24

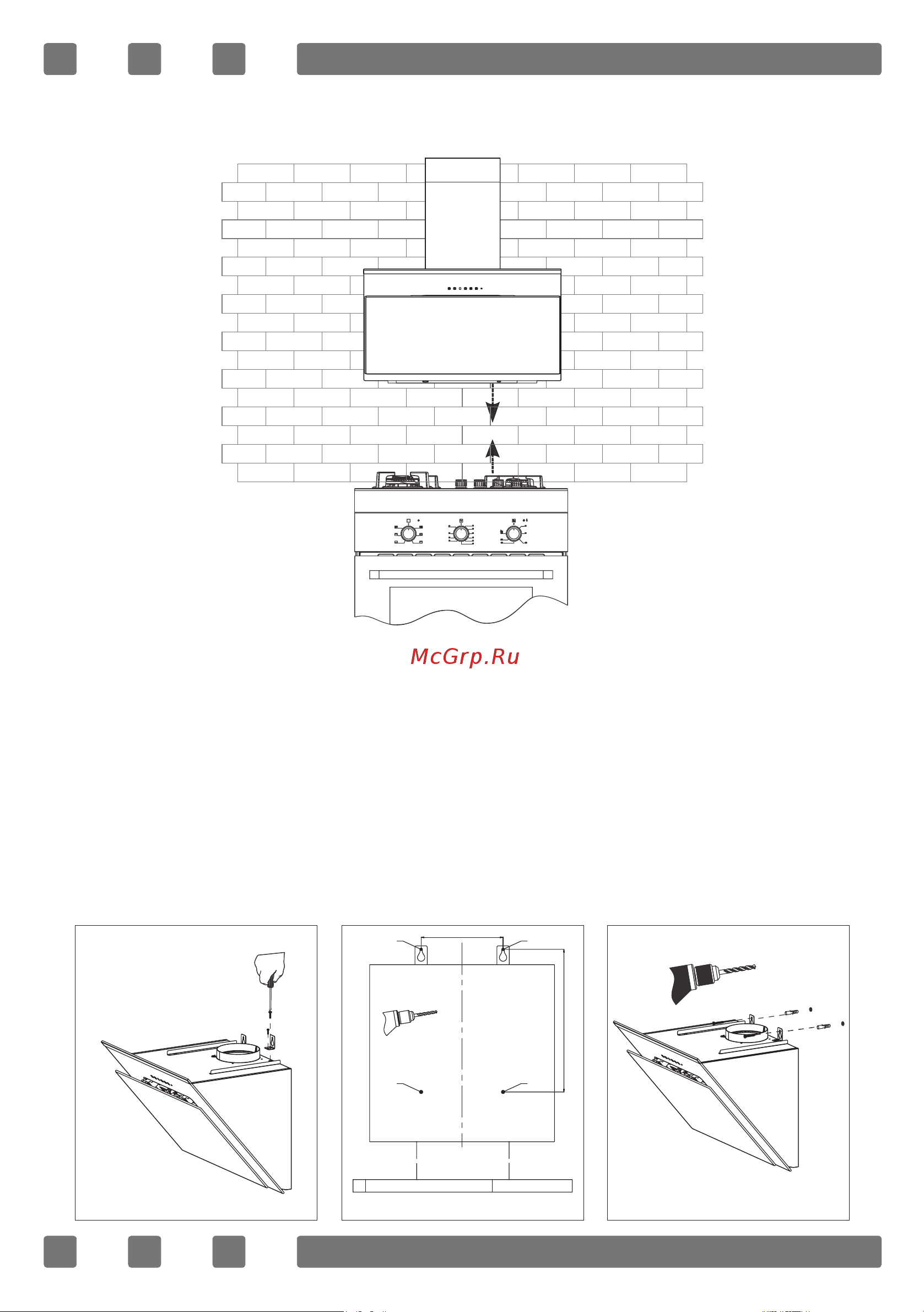

3. МОНТАЖ ВЫТЯЖКИ
3.1. Расположение вытяжки
3.2. Монтаж крепежных деталей вытяжки
Возьмите 2 (две) крепежные детали, которые входят в комплект монтажных
аксессуаров, и как показано на Рисунке 1, прикрутите их с помощью 1
зажминого болта. Убедитесь в том, что крепежные детали прикручены в
соответствующие гнезда.
3.3. Монтаж крепежных деталей на Стену
В отверстия (A,B,C,D) , указанные в шаблоне монтажа, вбиваются дюбели
диаметром 8 мм. Крепежные детали прикрепляются к стене с помощью 2
болтов, как это показано на Рисунке 2.
Min. 650 мм.
0
80
50
130
220
180
250
MAX
90
80
70
40
30
10
20
50
0
60
Рис. 1 Рис. 2
A B
C
D
Шаблон монтажа
