вентиляции на кухне

3.4. Монтаж декоративного короба

Для монтажа крепежных деталей декоративного короба на стену, на

соответствующей высоте и в соответствующих точках необходимо просверлить

два отверстия с помощью сверла Ø 6 mm. В данные отверстия вбиваются

дюбели диаметром 6мм, а затем на них устанавливаются крепежные детали.

После установки вытяжки, с помощью соответствующих крепежных деталей

устанавливается декоративный короб часть 2.

4. МОНТАЖ ВЫТЯЖКИ НА СТЕНУ

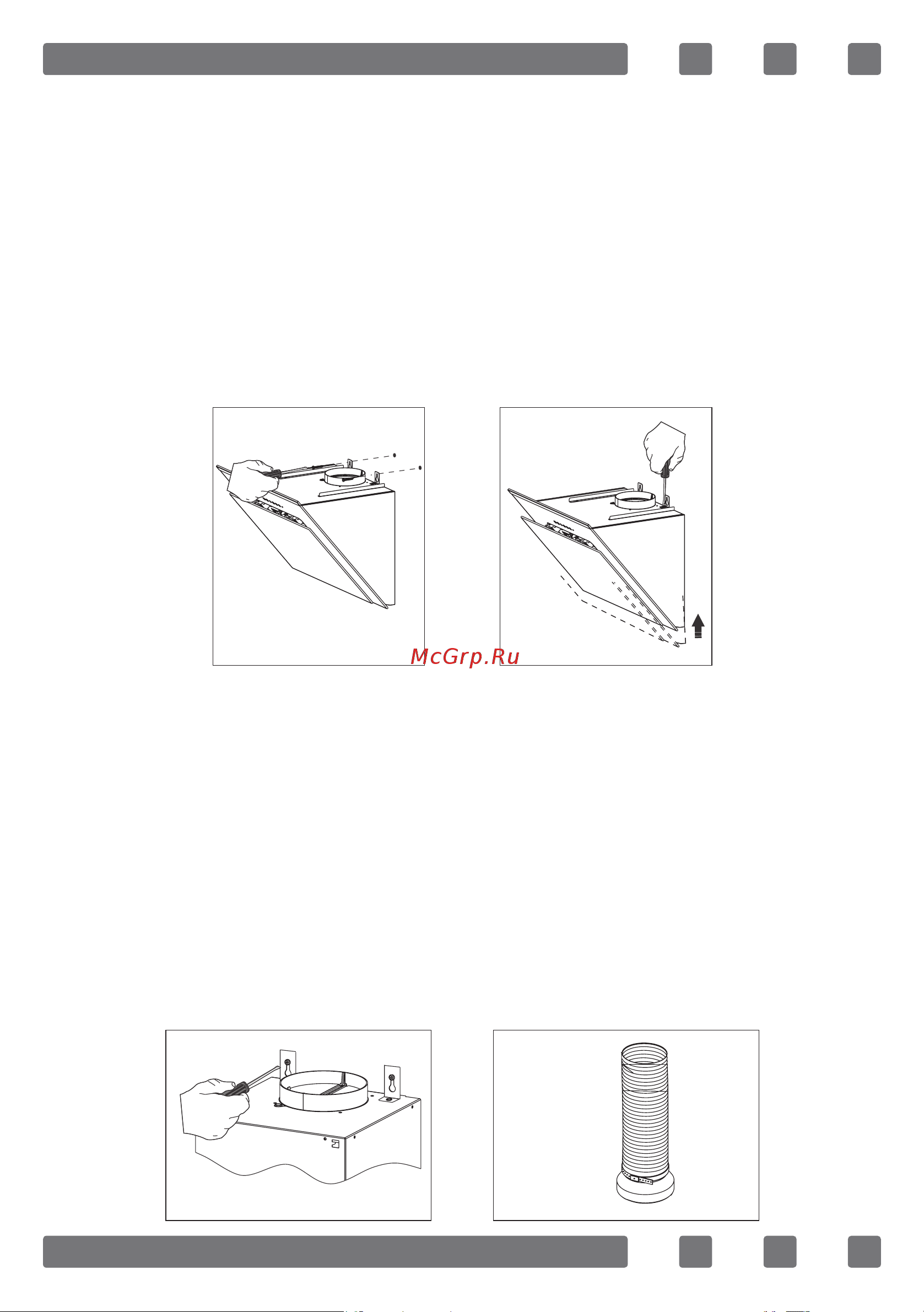

Поднимите корпус вытяжки и прикрутите крепежные детали к дюбелям

на стене, как это показано на Рисунке 3.

4.1. Установка вытяжки по уровню

Если вытяжка установлена не по уровню, то с помощью винтов,

указанных на Рисунке 4 , исправьте положение вытяжки.

Выровняв вытяжку, крепко закрутите винты,

указанные на Рисунке 5 . После того, как вытяжка будет установлена,

зафиксируйте корпус вытяжки, вкрутив два болта в отверстия, так чтобы

вытяжка не двигалась и была устойчива.

4.2. Установка воздухоотвода

Наденьте гибкий алюминиевый воздуховод на пластиковый фланец.

Прикрепите другой конец воздуховода в соответствующее отверстие для

(Рисунок 6)

Рис. 4

Рис. 3

Рис. 5 Рис. 6
