Elac FS249.2 [11/18] Подключение динамиков к av ресиверу

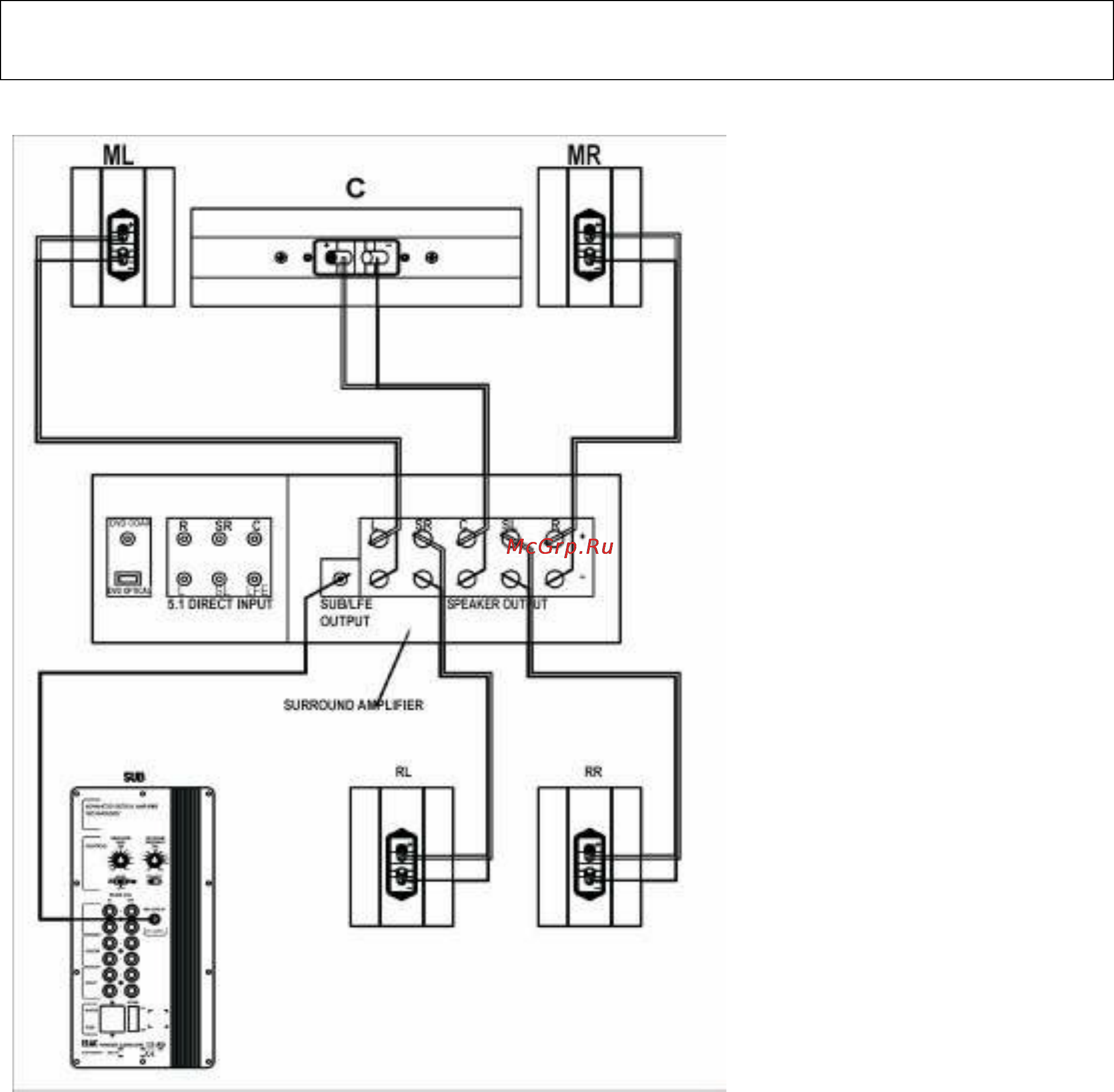

Подключение динамиков к AV-ресиверу.

1.АС:фронтальные, центральные,

тыловые.

Все АС подключаются через кабели к

соответствующим портам AV-

ресивера. Клеммы АС компании

ELAC подходят в зависимости от

модели конструкции для

определенных диаметров кабелей от

1,5 до 4,0 мм2 (в некоторых случаях,

более)

Обратите внимание при подключении

на правильную полярность, то есть

(+) выхода усилителя должен быть

соединен с (+) соответствующей АС.

Большинство изготовителей

применяют красный цвет для

обозначения положительного полюса

(+), и черный для отрицательного

полюса (-). Кабели, маркировка

которых не ясна, не должны

использоваться вами.

(см. так же стр. 7)

Импеданс.

Пассивные АС компании ELAC в

зависимости от модели имеют

номинальный импеданс от 4 до 6 Ом.

В технических данных ресиверов

иногда можно обнаружить показатели

мощности АС на 8 Ом. Основой этого

является то, что некоторые

иностранные нормы предписы- вают

для АС 6 или 8 Ом. АС для домашних

кинотеатров компании ELAC могут

без особенных

ограничений работать так же и с усилителями на 8 Ом, особенно тогда, когда поставляемая усилителем конечная

мощность по каналам составляет минимум 50 Ватт (для динамиков на 6 Ом) и 80 Ватт (для динамиков на 4 Ома), а

так же усилитель, как это свойственно высококачественной продукции, снабжен защитой от перегрузки (см. так же

стр. 6).

Общим положением является то, что нагрузка АС возрастает тем больше, чем меньше является импеданс

подключенных к нему АС (см. Главу "Эксплуатация).
