Echo CS-350WES-14" [43/50] Примечание

1. Заблокируйте цепь – нажмите вперед передний

защитный щиток.

Чтобы повернуть цепь, отожмите передний защитный

щиток, прижав его к передней ручке пилы.

2. Пильная цепь имеет попеременно чередующиеся друг с

другом правосторонние и левосторонние режущие зубцы.

Производите заточку в направлении изнутри наружу.

3. Соблюдайте угол наклона зажимной державки напильника

таким образом, чтобы

она была параллельно углу режущей

кромки. Обрабатывайте, двигая напильник в направлении

назад, пока повреждения поверхности (на боковой и

верхней гранях зубца) не будут устранены.

4. Держите напильник горизонтально.

5. Заточите сначала самые поврежденные режущие зубцы,

а затем остальные, подгоняя их по той же самой длине.

1. Параллель

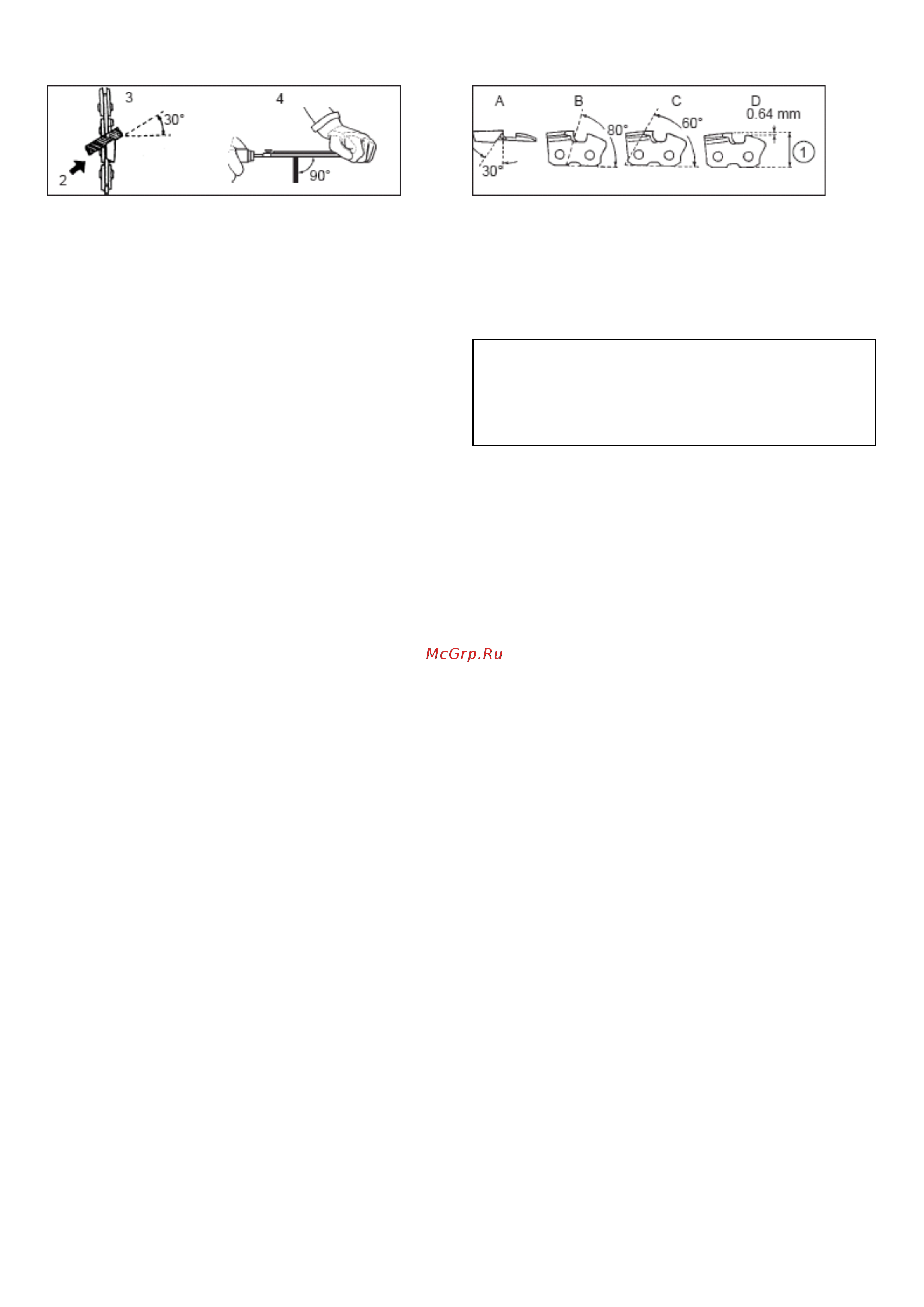

• Правильно заточенные зубцы показаны на рисунке.

A: Угол верхней грани 30°

B: Угол боковой грани 80°

C: Режущий угол верхней грани 60°

D: Перепад высоты 0,64 мм

CS-350WES

ПРИМЕЧАНИЕ

Эти величины для углов заточки цепи действительны для

пильных цепей Oregon 91VS,91VG и Carlton N1C-BL. Для

пильных цепей иных марок, следуйте инструкциям от их

производителей.
