Lex LXFC 8343 Black [9/20] Описание устройства

Сборка вентилятора

После транспортировки или хранения устройства при пониженной

температуре необходимо выдержать его при комнатной температуре не

менее трёх часов.

- Распакуйте вентилятор и удалите все упаковочные материалы.

- Сохраните заводскую упаковку.

- Ознакомьтесь с мерами безопасности и рекомендациями по

эксплуатации.

- Проверьте комплектацию.

- Осмотрите вентилятор на наличие повреждений при наличии

повреждений не включайте её в электрическую розетку.

- Убедитесь, что параметры напряжения питания, указанные на нижней

панели изделия, соответствуют параметрам электрической сети.

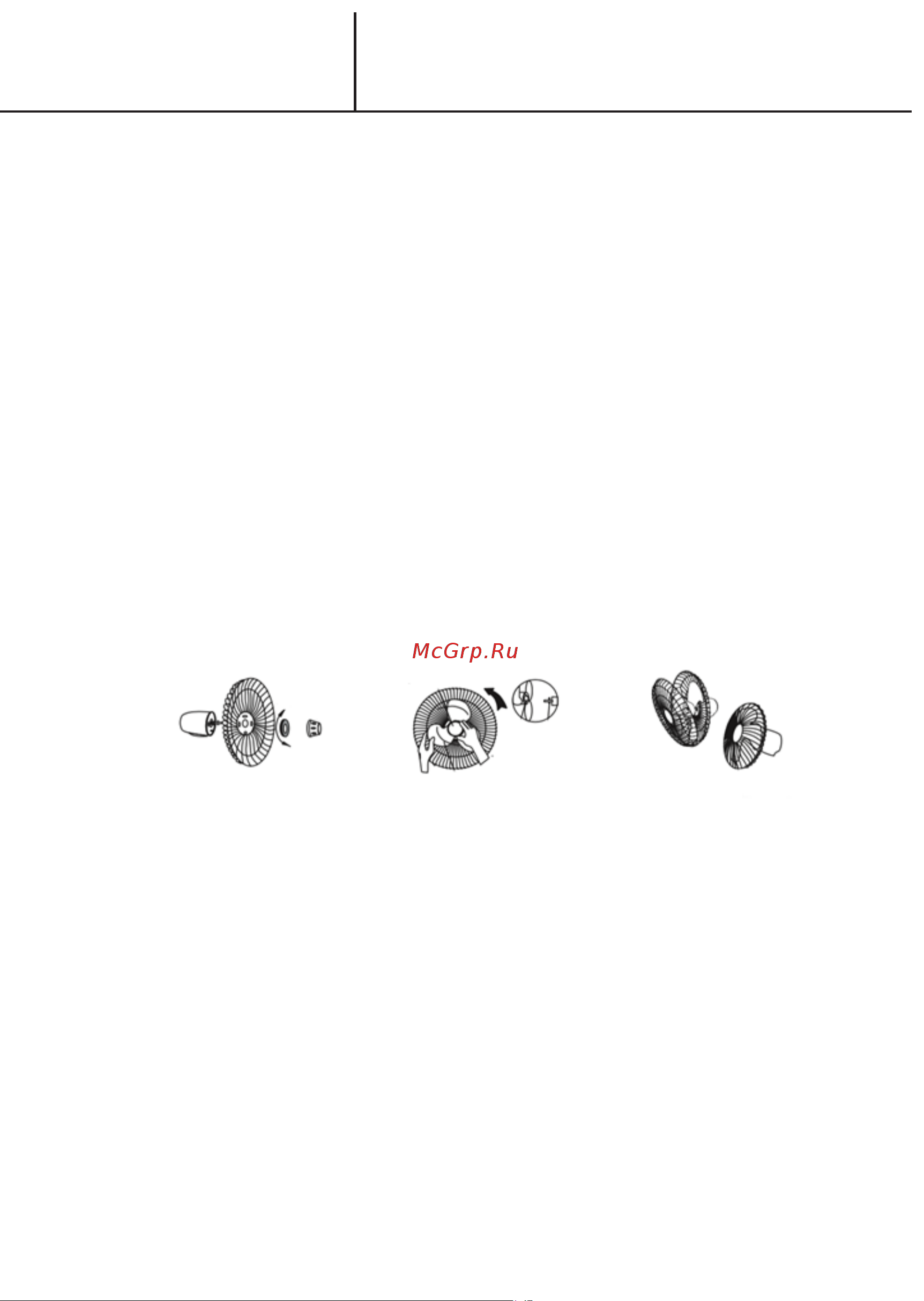

1. Установите заднюю решётку (5) на вал корпуса (7) двигателя и затяни-

те стопорную гайку решётки (4). Рис. 5.

2. Вставьте лопасти (3) на вал двигателя и закрепите передним фикса-

тором (2). Рис. 6.

3. Соедините переднюю решётку (1) и заднюю решётку (5) с помощью

зажимов решётки. Рис. 7.

ОПИСАНИЕ УСТРОЙСТВА

ПАНЕЛЬ УПРАВЛЕНИЯ

11 - Индикатор таймера

12 - Индикатор скорости

13 - Индикатор включения

14 - Кнопка выбора режима работы «MODE»

15 - Кнопка выбора скорости «SPEED»

16 - Кнопка выключения «On\O󰀨»

17 - Кнопка включения режима вращения «OSC»

18 - Кнопка включения таймера «TIMER»

ПУЛЬТ УПРАВЛЕНИЯ

19 - Кнопка включения режима вращения (SWING)

20 - Кнопка переключения режимов работы (MODE)

21 - Кнопка установки таймера (TIMER)

22 - Кнопка переключения скоростей (ON\SPEED)

23 - Кнопка выключения (OFF)

Рис. 5 Рис. 6 Рис. 7

4. Открутите 7-образный болт от основания опоры (9). Рис. 1.

5. Присоедините нижнюю часть опоры (9) к основанию (10) и затяните

специальным 7-образным болтом. Рис. 2.

6. Вытяните выдвижную часть опоры (9) на необходимую высоту, и за-

фиксируйте фиксатором. Рис.3.

7. Оденьте корпус вентилятора (6) на верхнюю часть опоры (9) и зафик-

сируйте фиксатором (8) .
