Устройство прибора
Панель управления
Перед нагревом воды цифровой дисплей будет показы-
вать температуру холодной воды, поступающей вводо-
нагреватель. С помощью ручки регулировки Вы можете
устанавливать температуру нагрева до 75 °C. Шкала
регулировки отмечена диапазоном:
low — низкая температура нагрева (35 °C);
Eco — ЭКО-режим — 50–55 °С;
high — высокая температура нагрева (75 °C).
Простая и удобная эксплуатация и обслуживание водо-
нагревателя.
Панель управления
Рис. 3
1. Дисплей
2. Кнопка переключения мощности.
Положения:
I — 1300 Вт
II — 2000 Вт
3. Указатель настройки ЭКО-режима
4. Ручка регулировки температур
Монтаж водонагревателя
ПРИ МЕ ЧА НИЕ:
Удостоверьтесь, что для установки электри чес-
кого водонагревателя используются оригиналь-
ные детали, предоставленные производителем,
ко то рые мо гут вы дер жать вес на пол нен но го
во дой во до на гре ва те ля. Не устанавливайте водо-
нагреватель на крепление, пока не убедитесь, что
крепление установлено надежно. В противном
случае, электрический водонагреватель может
упасть со стены, что приведет к его поврежде-
Перед установкой водонагревателя удостоверьтесь,
что заземляющий электрод розетки должным образом
заземлен. В случае отсутствия заземляющего электро-
да в розетке необходимо заземлить водонагреватель
отдельным заземляющим проводом к выводу заземле-
ния на крепеже фланца нагревательного элемента. В
случае отсутствия заземления запрещается осущест-
влять установку и эксплуатацию изделия.
ВНИМАНИЕ!
Запрещается применять переносные розетки.
Неправильная установка и эксплуатация элек-
трического водонагревателя может привести
к несчастным случаям или имущественному
ущербу.
Устройство прибора
11
1
3
4
5
2
7
8
9
10
11
12
6

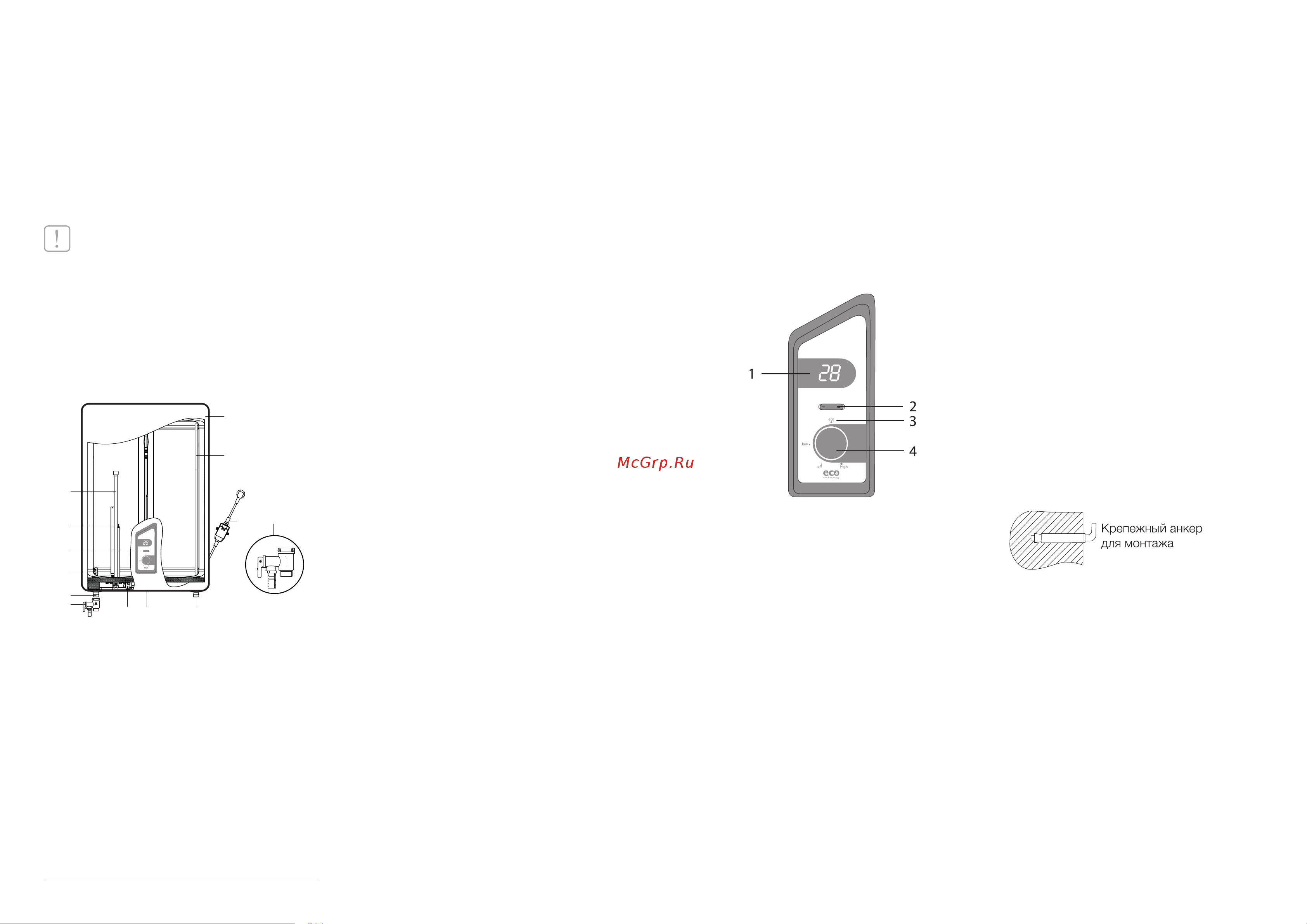

Рис. 2
1. Корпус
2. Трубка забора горячей воды
3. Шнур питания с УЗО
4. Выход горячей воды
5. Вход холодной воды
6. Панель управления
7. Корпус сухого ТЭНа
8. Магниевый анод
9. Защитный термостат
10. Стопор смешивания
11. Предохранительный сливной клапан
12.
USB разъем для подключения Wi Fi модуля
(продается отдельно)
нию или может стать причиной серьезных травм.
При выборе мест под отверстия для крепежных
болтов удостоверьтесь, что с обеих сторон от
стен ванной комнаты или другого помещения до
корпуса водонагревателя имеется зазор не менее
0,2м, а со стороны подключения труб не менее
0,5м, для облегчения доступа при проведении
технического обслуживания в случае необходи-
мости.
В случае, если в водонагреватель поступает вода напря-
мую из скважин, колодцев или водонапорных башен,
для эксплуатации водонагревателя обязательно нужно
использовать фильтр грубой очистки для поступаю-
щей в водонагреватель холодной воды. Фильтр грубой
очистки можно приобрести в специализированных
магазинах. Если фильтр грубой очистки не установлен,
гарантия на изделие не распространяется.
Электрический водонагреватель следует устанавливать
на твердую вертикальную поверхность (стену).
После выбора места монтажа определите места под
два крепежных болта с крюками (в зависимости от спец-
ификаций выбранного изделия). Проделайте в стене
два отверстия необходимой глубины, соответствующие
размеру крепежных болтов, вставьте винты, поверните
крюк вверх, плотно затяните гайки, а затем установите
на него электрический водонагреватель (см. рис. 4).
Рис. 4
Если ванная комната слишком мала для установки водо-
нагревателя, он может быть установлен в любом другом
помещении, защищенном от попадания прямых сол-
нечных лучей и дождя. Однако для сокращения тепло-
вых потерь в трубопроводе водонагреватель следует
устанавливать как можно ближе к месту использования
воды.
Под клю че ние к во до про во ду
Для подключения водонагревателя к водопроводу
применяются трубы диаметром G1/2. Подключение
обратного предохранительного клапана (рис.5, поз. 2):
клапан следует устанавливать в месте входа холодной
воды (удостоверьтесь, что гибкая сливная трубка (рис.5,
поз. 4) установлена, наотверстие спуска давления и
слива воды и направлена вниз в специальный дренаж
для удаления воды).
Автоматический контроль температуры воды:
При открытии крана с горячей водой на смесителе на
выходе водонагревателя, на вход начинает поступать
холодная вода, заполняя внутренний бак. Вода в баке
смешивается и ее температура понижается. Датчик тер-
мостата реагирует на понижение температуры воды,
автоматически включается нагревательный элемент
(ТЭН) и подогревает воду до заданной температуры.
Когда температура достигнет заданной величины, ТЭН
автоматически отключается.
Три уровня защиты водонагревателя:
• защита от перегрева;
•
защита от превышающего норму гидравлического
давления;
• УЗО (устройство защитного отключения).
Внутренние резервуары изготовлены из высококаче
-
ственной медицинской нержавеющей стали.
В качестве дополнительной защиты внутреннего бака от
коррозии водонагреватель оснащен магниевым анодом.
Необходимо проводить регулярное, не реже 1-го раза
в год, техническое обслуживание и при необходимости
замену магниевого анода*. Магниевый анод являет-
ся неотъемлемой составной частью системы защиты
водосодержащей емкости и нагревательного элемента
(ТЭНа) от коррозии. Необходимо ежегодно проверять
состояние магниевого анода. При сильном изнашива-
нии магниевый анод необходимо заменить.
Сухой тепловой нагревательный элемент (ТЭН), надежен
и безопасен в эксплуатации, имеет долгий срок службы.
ТЭНы помещены в защитные металлические кожухи,
которые исключают прямой контакт нагревательных
элементов с водой, соответственно на ТЭНах не обра-
зуется накипь, что увеличивает ресурс их работы и
продлевает срок службы.
ЭКО-режим (Eco) на панели управления обеспечивает:
•
нагрев воды в водонагревателе только до темпера
-
туры около 55 °С;
• снижает вероятность образования накипи;
•
влияет на повышение рабочего ресурса водонагре-
вателя.
Внутренняя утолщенная пенополиуретановая тепло-
изоляция позволяет эффективно сохранять темпера-
туру нагретой воды, сводит к минимуму теплопотери и
снижает энергопотребление водонагревателя.
Встроенный температурный регулятор: обеспечивает
постоянный и надежный контроль температуры воды
в водонагревателе.
* Только для моделей, оснащенных магниевым анодом.
