Компактное вентиляционное устройство

5.2. Принцип работы

Воздух с улицы, богатый кислородом, поступает в воздухозаборник прибора.

Воздухозаборник препятствует попаданию в корпус дождевой влаги. По кана-

лу, защищенному утеплителем, воздух поступает в прибор через заслонку. При

выключении прибора заслонка исключает попадание наружного воздуха в по-

мещение через канал. Внутри прибора происходит очистка воздуха. Принцип

работы отражен на рис. 2.

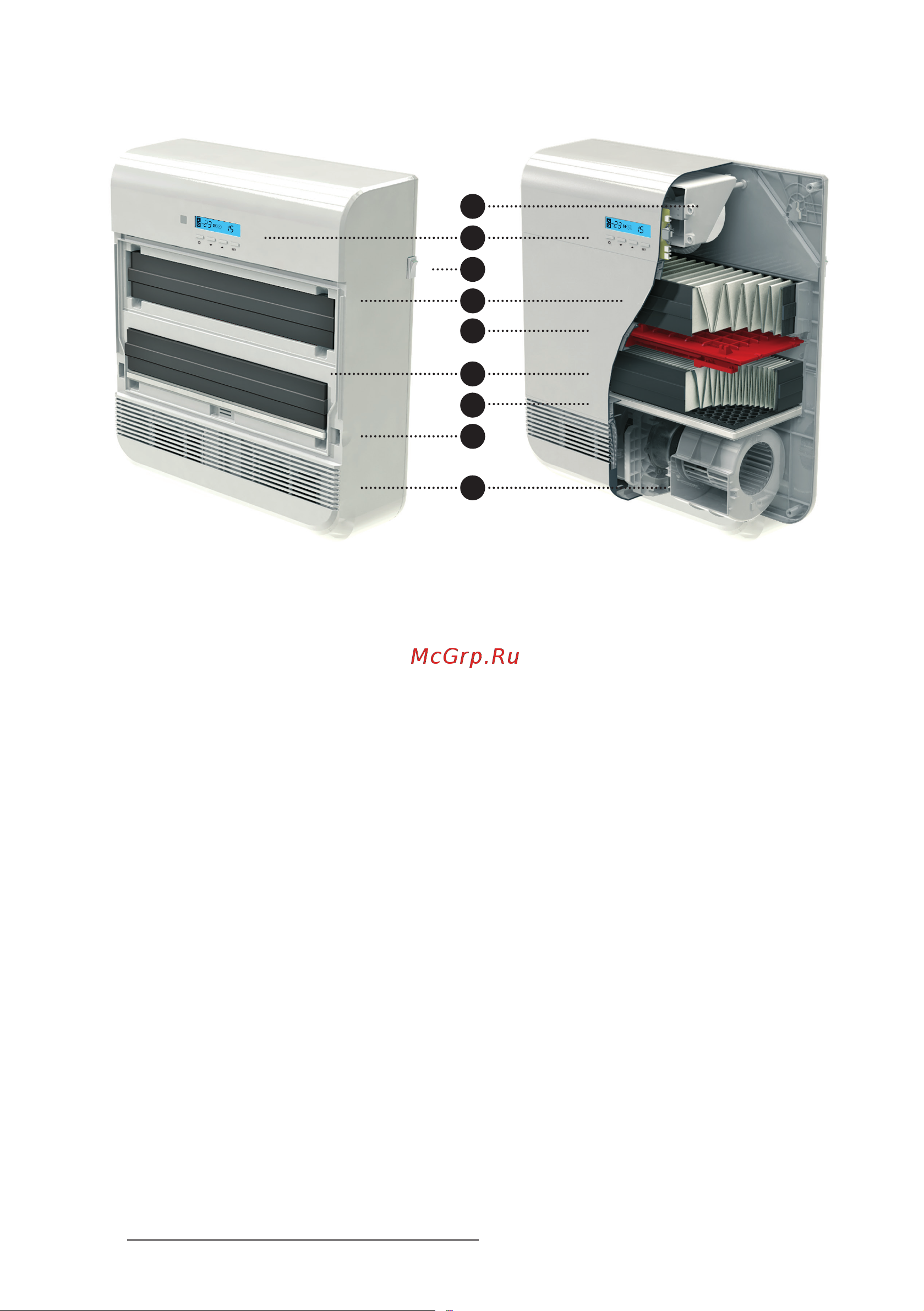

1. Заслонка воздушного канала;

2. Кнопки управления и ЖК-ди-

сплей;

3. Выключатель питания;

4. Базовый фильтр F7 (фильтр от

крупной пыли F7);

5. Нагреватель;

6. Высокоэффективный фильтр

класса HEPA Е11 (H11) (фильтр

от мелкой пыли HEPA);

7. Адсорбционно-каталитический

фильтр АК (фильтр от вредных

газов АК);

8. Фиксаторы сервисной панели;

9. Отсек вентилятора и выходная

решетка.

Рисунок 1. Состав устройства
