13
ВНИМАНИЕ! Погрешность измерения температуры воздуха, по-
ступающего и выходящего из прибора, может составлять ±3°С.
Прибор не предназначен для поддержания температуры воздуха
в помещении.

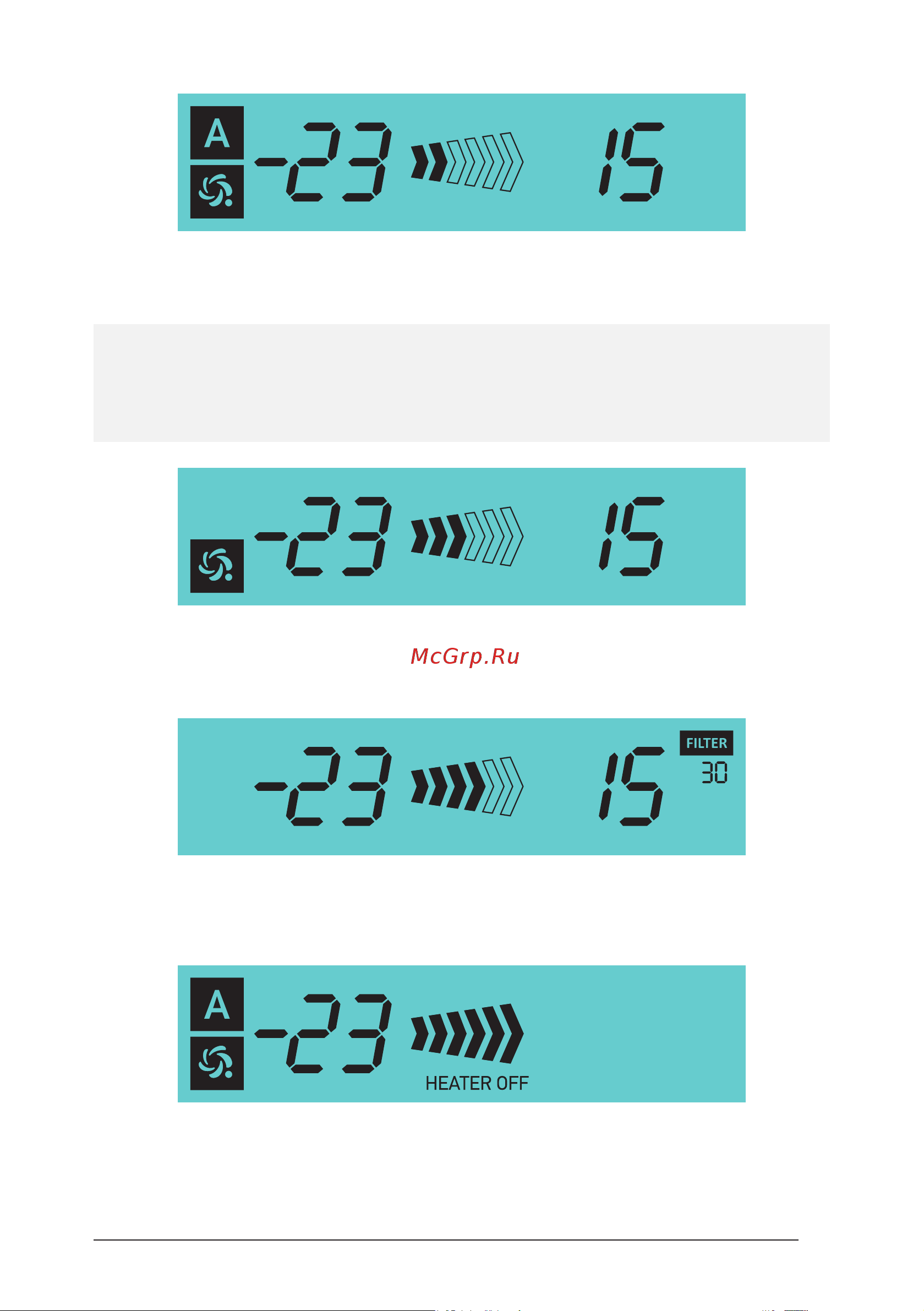

Рисунок 5. Вид ЖК-дисплея, когда прибор подключен к системе MagicAir
и находится в режиме ручного управления
Рисунок 4. Вид ЖК-дисплея, когда прибор соединен с системой MagicAir и нахо-
дится под ее автоматическим управлением
Рисунок 6. Вид ЖК-дисплея, когда прибор находится в режиме ручного
управления и приближается срок замены фильтров
Рисунок 7. Вид ЖК-дисплея, когда прибор соединен с системой MagicAir
и находится под ее автоматическим управлением, нагреватель выключен
или отсутствует в комплектации
