Avel AVS115 серый [2/2] Страница 2

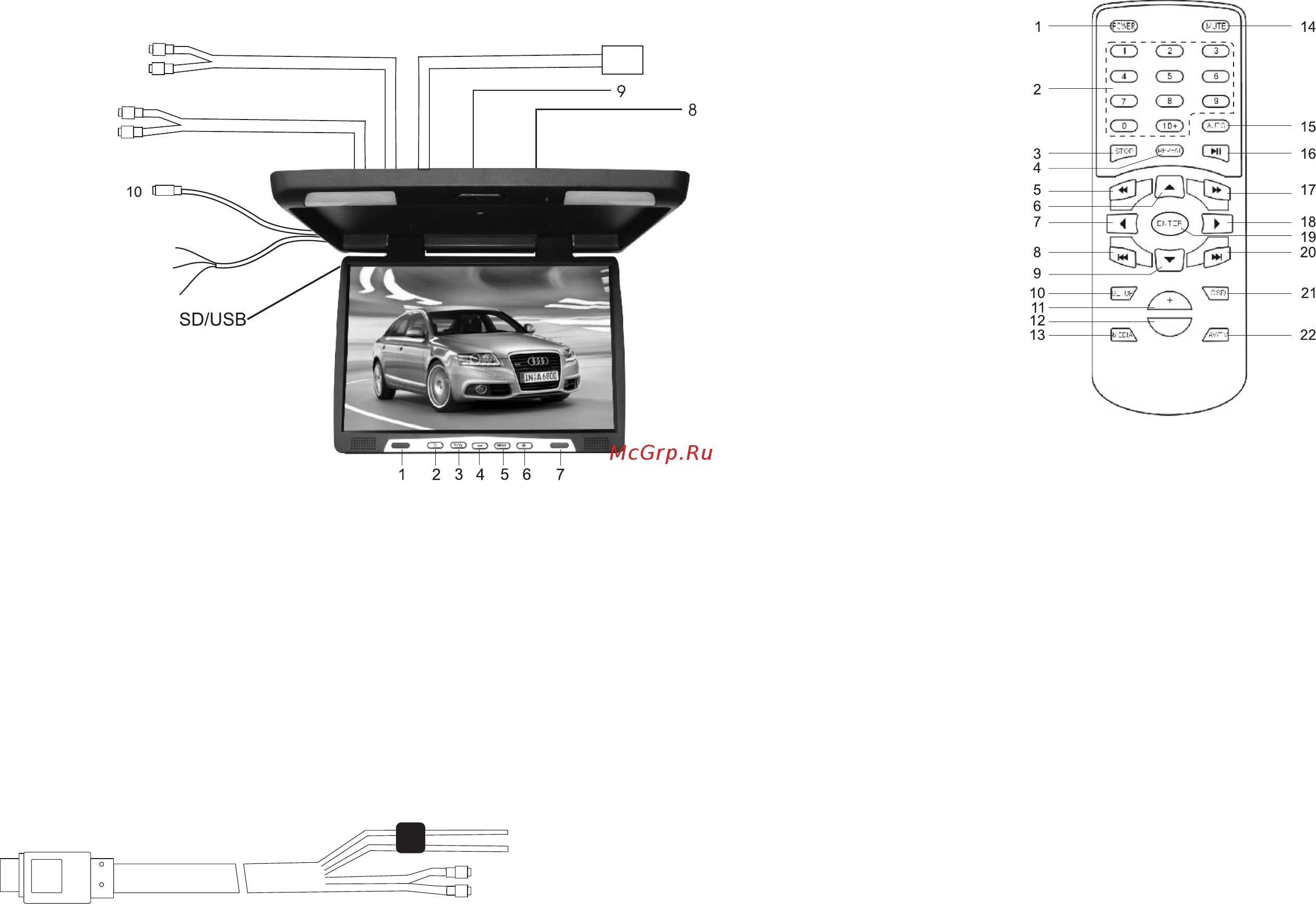

Пуль ДУ
1. Включение/Выключение питания
2. Цифровые кнопки
3. Стоп
4. Повтор
5. Перемотка назад
6. Вверх
7. Влево
8. Предыдущий файл
9. Вниз
10. Установки
11. Увеличение громкости
12. Уменьшение громкости
13. Выбор носителя
14. Отключение звука
15. Авто поиск
16. Воспроизведение/Пауза
17. Перемотка вперед
18. Вправо
19. Ввод
20. Следующий файл
21. OSD меню
22. Выбор режима
Схема подключения
Аудио
выход
Черный: заземление
Желтый: управление
освещением салона
Красный: +12V
1. ИК передатчик для беспроводных наушников
2. Включение/Выключение питания
3. Выбор режима
4. Уменьшение значения
5. Меню
6. Увеличение значения
7. Приемник пульта ДУ
8. Включение/Выключения освещения салона
9. Кнопка открытия монитора
Аудио
вход
HDMI
вход
Предохранитель
Красный: +12V
Черный: Заземление
Видео вход 1
Видео вход 2
10. Подключение питания и видео
