Gidrolock Wi-Fi Tuya [4/7] Монтаж и установка
![Gidrolock Wi-Fi Tuya [4/7] Монтаж и установка](/views2/2033699/page4/bg4.png)
4
Монтаж и установка
ВНИМАНИЕ! Не допускается установка модуля Wi-Fi в местах, где
на корпус может попасть вода.
Монтаж и подключение модуля Wi-Fi к блокам управления
GIDROLOCK PREMIUM и GIDROLOCK STANDARD (RADIO) необходимо
произвести согласно схемам подключения приведённых на рис.1 и
рис.2 соответственно.

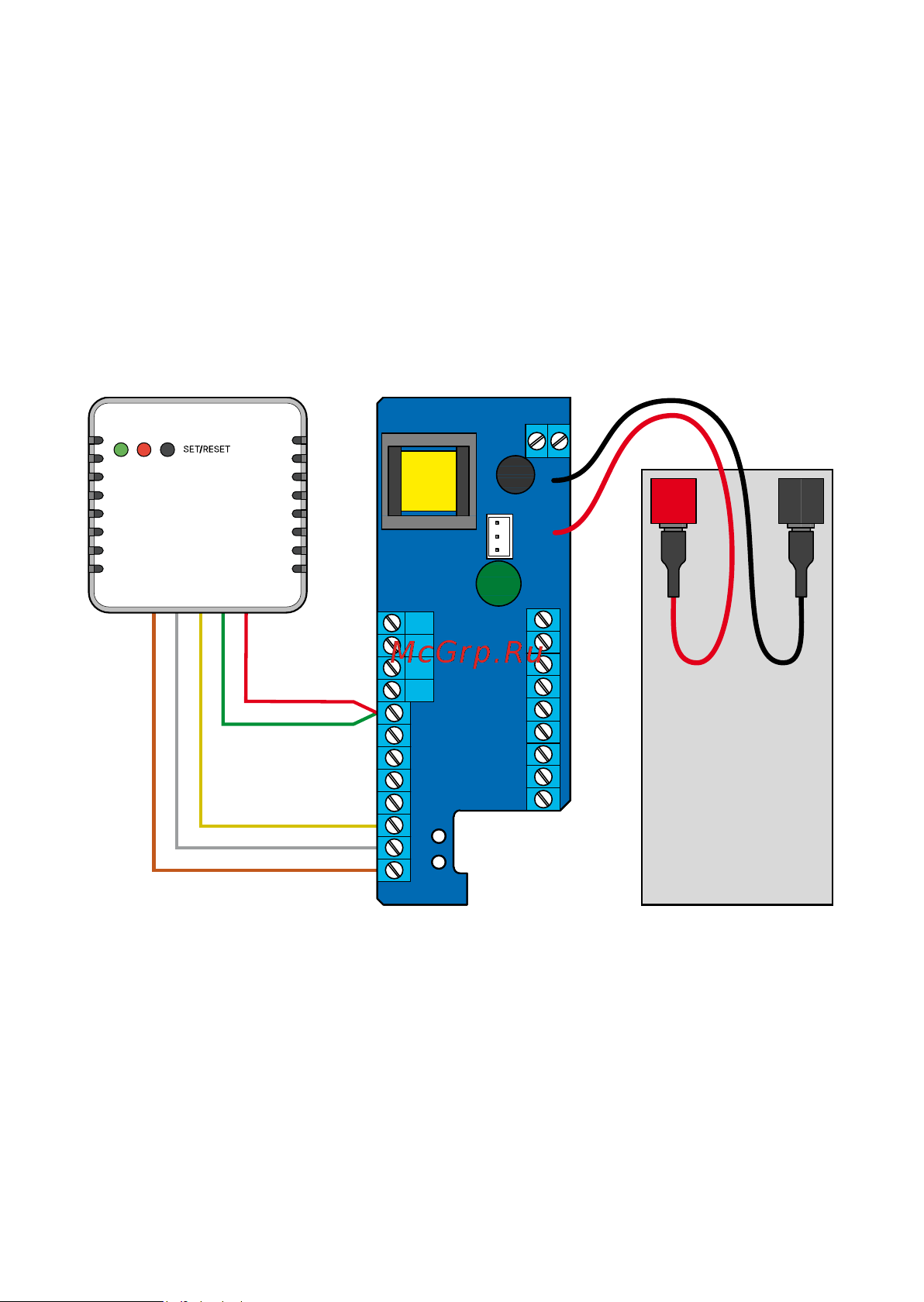

Рисунок 2. Схема подключения модуля Wi-Fi к блоку управления
GIDROLOCK PREMIUM.
Для работы модуля GIDROLOCK Wi-Fi с блоком управления
GIDROLOCK STANDARD (RADIO) необходимо использовать дополни-
тельно сетевой адаптер питания 12 В (приобретается отдельно).
ВНИМАНИЕ! Подключение кабеля от сетевого адаптера к клеммам
12 В следует производить только при отключенном сетевом адаптере.
INP1
FUN
FUN
GND
+U1
ЗЕЛЕНЫЙ
КОРИЧНЕВЫЙ
КРАСНЫЙ
БЕЛЫЙ
ЖЕЛТЫЙ
GIDROLOCK Wi-Fi
PE
+U
GND
OUT
FUN
GND
INP1
GND
INP2
ALR
GND
+U1
INP3
GND
INP4
INP5
GND
INP6
GND
INP8
INP7
220V
Аккумулятор
12V 1.3 Ah
+
+
-
-
