Korting OKB 1321 GNBX [24/36] Установка духового шкафа
![Korting OKB 1321 GSCW [24/36] Установка духового шкафа](/views2/2033687/page24/bg18.png)
24
УСТАНОВКА ДУХОВОГО ШКАФА

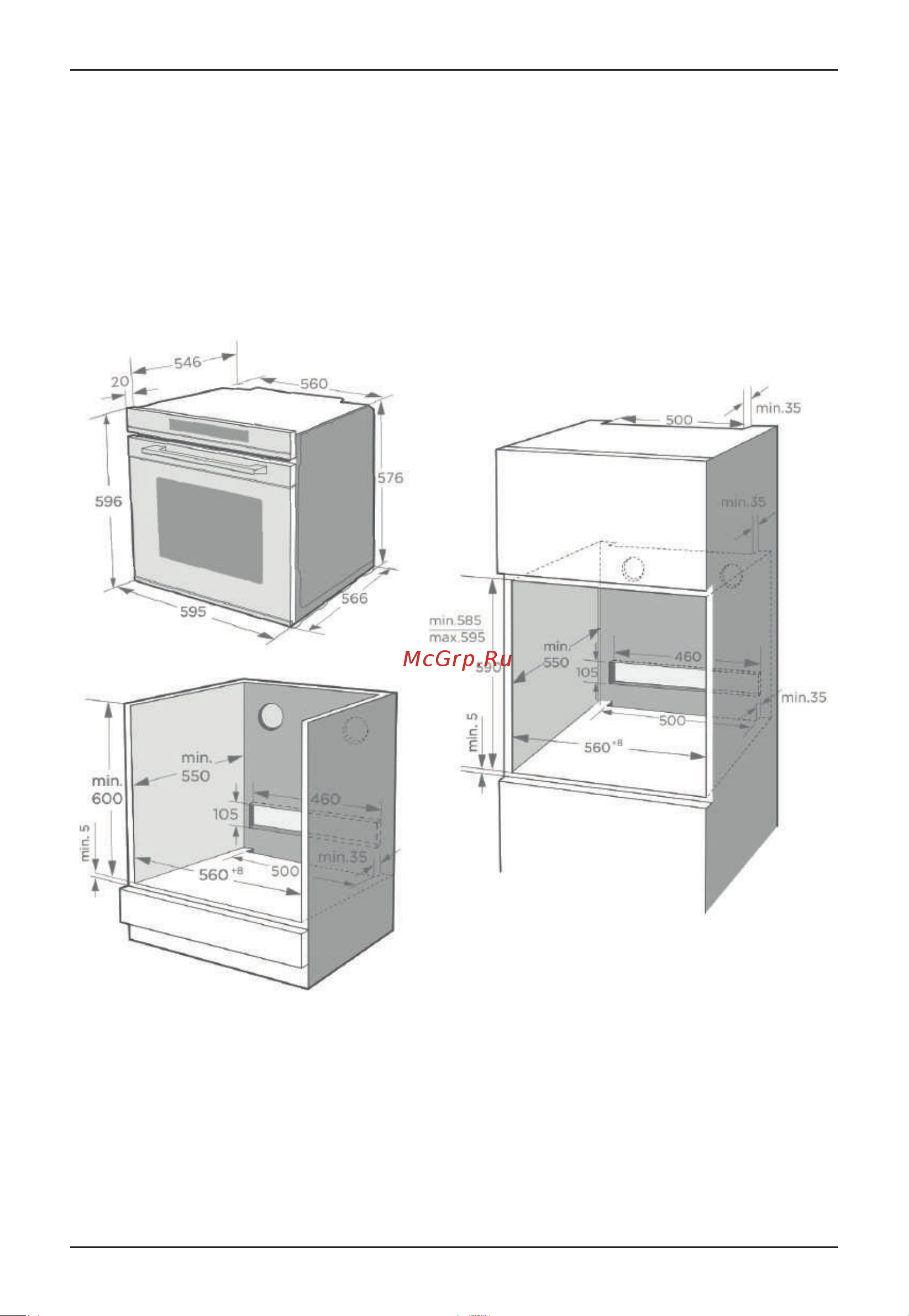

Осторожно поставьте прибор на основание и подвиньте до задней стенки модуля. Откройте дверцу
и зафиксируйте духовку к мебельному модулю двумя шурупами
Духовка должна быть надежно установлена и закреплена в мебельном модуле. Сетевой кабель
не должен соприкасаться с частями оборудования, подверженным нагреву. В мебельом шкафу в
соответствии с рисунком должны быть сделаны вентиляционные отверстия и обеспечена беспре-
пятственная циркуляция воздуха.
Используемый в производстве мебели клей должен выдерживать нагрев до 90°C градусов во из-
бежание деформации внешнего покрытия.
ВНИМАНИЕ
ВО ИЗБЕЖАНИЕ ПЕРЕГРЕВА НЕ ДОПУСКАЕТСЯ УСТАНОВКА УСТРОЙСТВА ЗА ДЕКО-
РАТИВНУЮ ДВЕРЦУ.
Размеры даны в миллиметрах.
