Подключение радиоприемника к блоку управления

• Выключите питание блока

управления (кнопка «СЕТЬ»).

• Через специальный ввод в корпусе блока

управления пропустите кабель радиоприемника.

• Подключите радиоприемник к блоку управления.

Клемму +U радиоприемника подключите

к клемме +U1 блока управления.

Клемму GND радиоприемника подключите

к клемме GND блока управления.

Клемму FUN радиоприемника подключите

к клемме FUN блока управления.

Клемму ALR (выход ALaRm)

радиоприемника подключите

к любой свободной клемме INP1…8

блока управления, например, к клемме INP8.

• Включите питание блока управления (кнопка «СЕТЬ»).

Выход радиоприемника FUN предназначен для выдачи

сигнала на открытие/перекрытие водоснабжения.

Выход радиоприемника ALR предназначен для выдачи аварийного сигнала

«ПРОТЕЧКА ВОДЫ». Тип выходного сигнала FUN и ALR — «открытый

коллектор» с нагрузочной способностью 100 мА, 30 Вольт.

ВНИМАНИЕ! К блоку управления GIDROLOCK PREMIUM Вы можете подключить

до 10 радиоприемников. К блоку управления GIDROLOCK UNIVERSAL Вы можете

подключить до 4 радиоприемников. Все радиоприемники подключаются

к соответствующим клеммам блока управления «параллельно».

Монтаж радиодатчика протечки воды WSR

Радиодатчики располагаются на полу электродами вниз. Радиодатчики можно

крепить к полу при помощи входящего в комплект крепежного элемента.

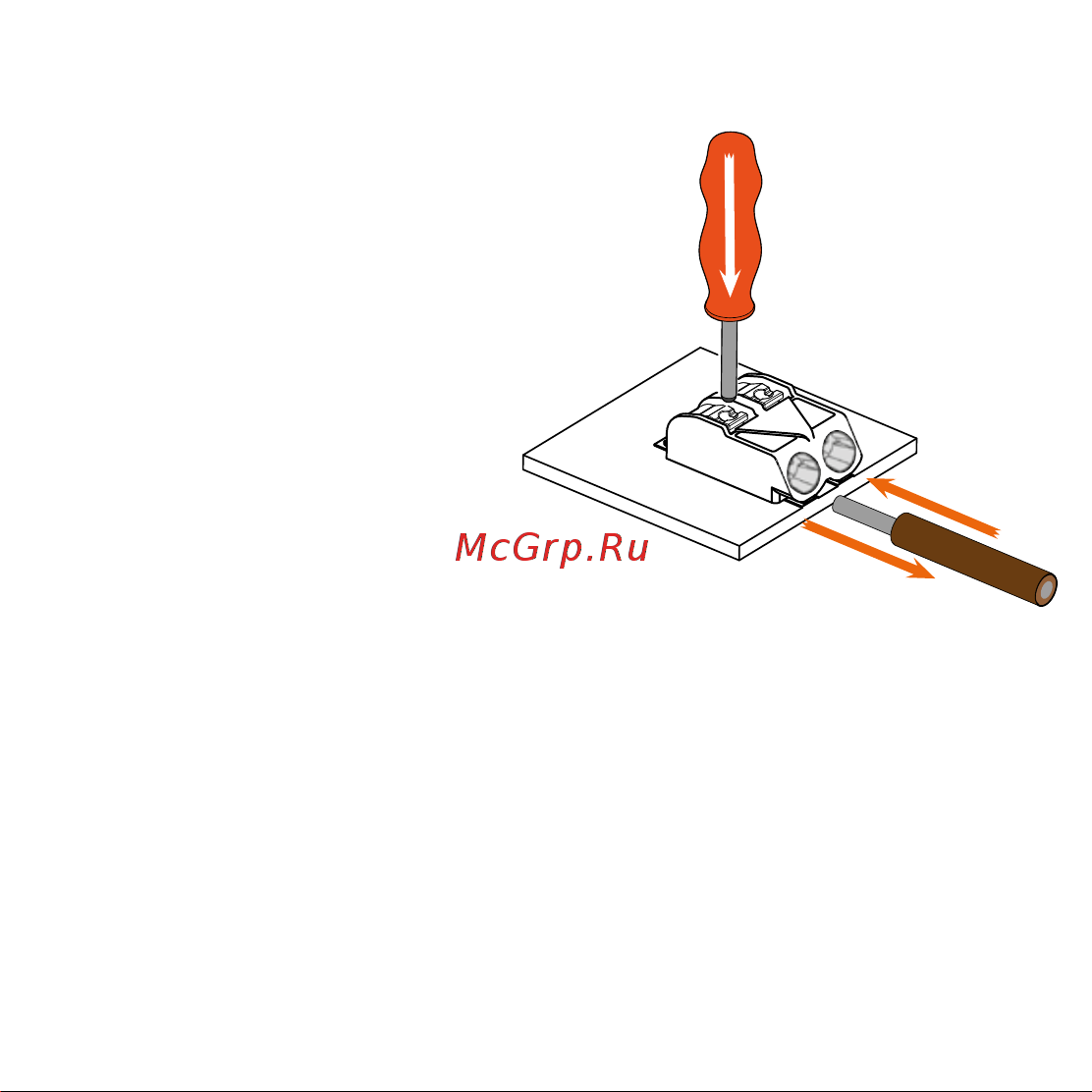

Аккуратно нажмите,

например, отверткой

на углубление

в пластине клеммы

и вставьте провод

в отверстие клеммы,

или удалите провод.
