БЛОК УПРАВЛЕНИЯ
GIDROLOCK STANDARD RADIO
ПАСПОРТ.
ИНСТРУКЦИЯ
ПО МОНТАЖУ
И ЭКСПЛУАТАЦИИ
2
чае возникновения протечки воды, а также подает световое и
звуковое оповещение об аварии в сети водоснабжения.
При попадании воды на электроды датчика протечки, под-
ключенного к блоку управления, происходит автоматическое
перекрытие подачи воды, включается световое и звуковое
оповещение об аварии.
2 ФУНКЦИЯ «АВТОПРОВОРОТА»
Один раз в 14 дней блок управления автоматически подает ко-
манду на шаровые электроприводы на кратковременное за-
крытие и открытие. Эта функция «автопроворота» предотвра-
щает образование солевых отложений на шаровых кранах.
ВНИМАНИЕ! Функция «автопроворота» не работает, если блок
управления находится в состоянии аварии и (или) шаровой
электропривод закрыт.
3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На нижней части блока управления находится переклю-
чатель «СЕТЬ» со встроенным индикатором включе-
ния питания. Переключатель «СЕТЬ» предназначен для
включения/выключения питания ~220 В, снятия аварийной
ситуации в случае протечки воды и индикации состояния бло-
ка управления. На верхней крышке блока управления находят-
ся красный светодиод «info» и зеленый светодиод «mode» для
оповещения и информирования о состоянии (режиме работы)
блока управления.
4 РЕЖИМЫ РАБОТЫ БЛОКА УПРАВЛЕНИЯ
Во время процесса открытия/закрытия шаровых электро-
приводов на силовое реле и реле управления подается напря-
жение питания. По истечении 120 секунд, необходимых для
выполнения процесса открытия/закрытия шаровых кранов,
питание обоих реле отключается, чтобы электропривод управ-
ления шаровым краном не находился постоянно под напряже-
нием.
4.1 Дежурный режим.
В дежурном режиме на верхней крышке корпуса блока управ-
ления постоянно светится зеленый светодиод «mode».
4.2 АВАРИЯ (протечка воды).
При срабатывании радиодатчика протечки воды WSR:
• звучит зуммер в течении 12 секунд, после паузы в 40 се-
кунд звуковой сигнал повторяется;
• красный светодиод «info» периодически мигает, количе-
ство вспышек светодиода соответствует номеру «аварийно-
го» радиодатчика.
При срабатывании проводного датчика WSP:
• звучит зуммер 12 секунд, после паузы в 40 секунд звуко-
вой сигнал повторяется;
• красный светодиод «info» периодически мигает, одна
вспышка обозначает, что сработал датчик, подключенный ко
входу INP1, двумя вспышками, что сработал датчик, подклю-
ченный ко входу INP2.
При аварии (протечке воды) внешнее управление (закр/откр)
блоком управления запрещено. Снять аварийное состояние
можно только снятием питания с блока управления переклю-
чателем «СЕТЬ».
4.3 Радиодатчик не вышел на радиосвязь в течении 24 часов.
• Звучит зуммер двумя короткими сигналами с паузой 7
секунд;
• Периодически мигают зеленый и красный светодиоды,
количество вспышек соответствует номеру радиодатчика, не
вышедшего на радиосвязь.
4.4 Радио датчик передал сигнал о пониженном напряже
-
нии питания батареек.
• звучит зуммер одним коротким сигналом с паузой 7 се-
кунд;
• периодически мигает зеленый светодиод, количество
вспышек соответствует номеру радиодатчика с пониженным
напряжением батареек.
4.5 Режим RESTART (перезапуск программы).
При нажатии на тактовую кнопку (см. рис.1) от 1 секунды до
2 секунд звучит короткий звуковой сигнал и гаснут оба све
-
тодиода. При отпускании тактовой кнопки блок управления
переходит в режим RESTART.
1

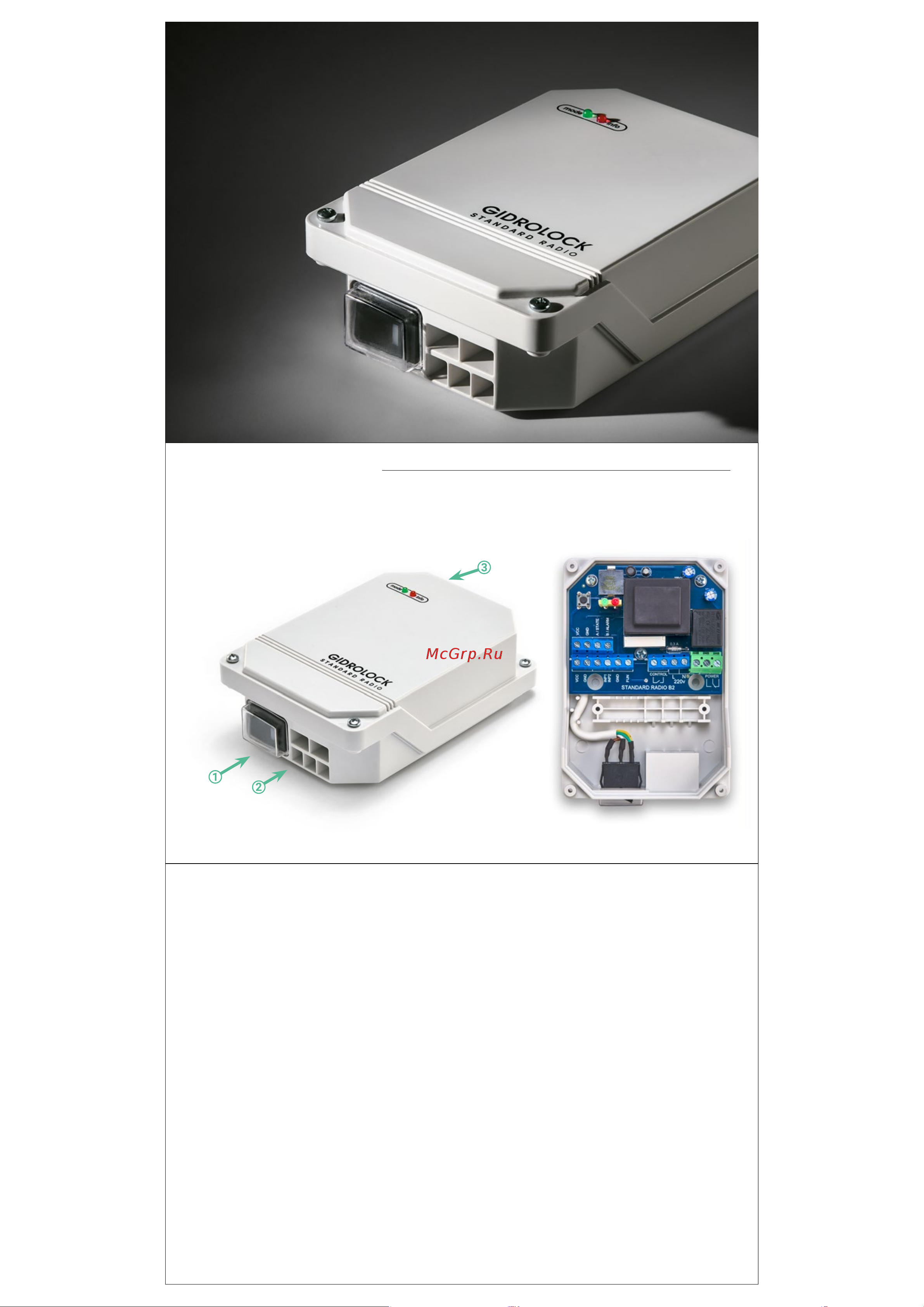

Фото 1. Блок управления GIDROLOCK STANDARD RADIO.
(1) — переключатель «Сеть» со встроенным индикатором включения питания;
(2) — красный и зеленый светодиоды — индикаторы режима работы блока;
(3) — отверстия для ввода кабелей питания, управления шаровыми
приводами, датчиков протечки воды и прочих внешних устройств.
Фото 2. Блок управления
GIDROLOCK STANDARD RADIO
со снятой верхней крышкой.
СОДЕРЖАНИЕ
1 Назначение и принцип работы
2 Функция «автопроворота»
3 Органы управления и индикации
4 Режимы работы блока управления
5 Схемы подключения оборудования
6 Выходы блока управления
7 Монтаж и установка
8 Технические характеристики
9 Комплект поставки
10 Гарантийные обязательства
11 Информация о рекламации
12 Гарантийный сертификат
1 НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ
Блок управления GIDROLOCK STANDARD RADIO (далее по тексту — блок управле-
ния) имеет встроенный радиоприемник, работающий на частоте 868 МГц, обеспе-
чивает контроль состояния подключенных к нему проводных датчиков протечки
воды WSP, радиодатчиков протечки воды WSR, и управление шаровыми электро-
приводами, предназначенными для перекрытия водоснабжения (отопления) в слу-
Перед началом монтажа и эксплуатации внимательно прочитайте инструкцию!
