4
Рис. 2. Подключение
к блоку управления
источника питания
ПИТАНИЕ
~220 В


Рис. 3. Схема подключения шарового электропривода
GIDROLOCK нанапряжение питания 220В и проводных датчиков протечки воды GIDROLOCK WSP
ПИТАНИЕ
~220 В
5 

К блоку управления подключаются:
• источник питания ~220 В;
• проводные датчики протечки воды WSP ;
• шаровые электроприводы GIDROLOCK сна-
пряжением питания 220 В или с напряжением
питания 12 В;
• внешний проводной выключатель;
• GSM-модем GIDROLOCK;
• дополнительное реле GIDROLOCK;
• выносной радиоприемник
GIDROLOCK RADIO (при необходимости).
   подключается к клеммам:
— фаза 220 В; — нейтральный проводник (рис.2).
5.2     
подключаются к клеммам:  и  — первая
зона контроля,  и  — вторая зона контроля
(рис.3 и 4).
 Все дополнительные датчики протеч
-
ки воды подключаются к клеммам параллельно.
Для подключения большого количества датчиков
возможно использовать дополнительные клемм-
ные блоки и монтажные коробки. При необходи-
мости провода датчика протечки WSP можно уд-
линить до 100 метров. Для этого рекомендуется
использовать кабель типа «витая пара», например:
FTP 2x2x0.35, UTP 2x2x0.35.
5.3     -
   подключается к бло-
ку управления согласно схеме, приведенной на
рис. 3. Для подключения большего количества
электроприводов возможно использовать допол-
нительные клемные блоки и монтажные коробки.




проводные
датчики


проводные
датчики














ШАРОВОЙ
ЭЛЕКТРОПРИВОД
~220 В
РАДИОДАТЧИКИ
GIDROLOCK WSR
3

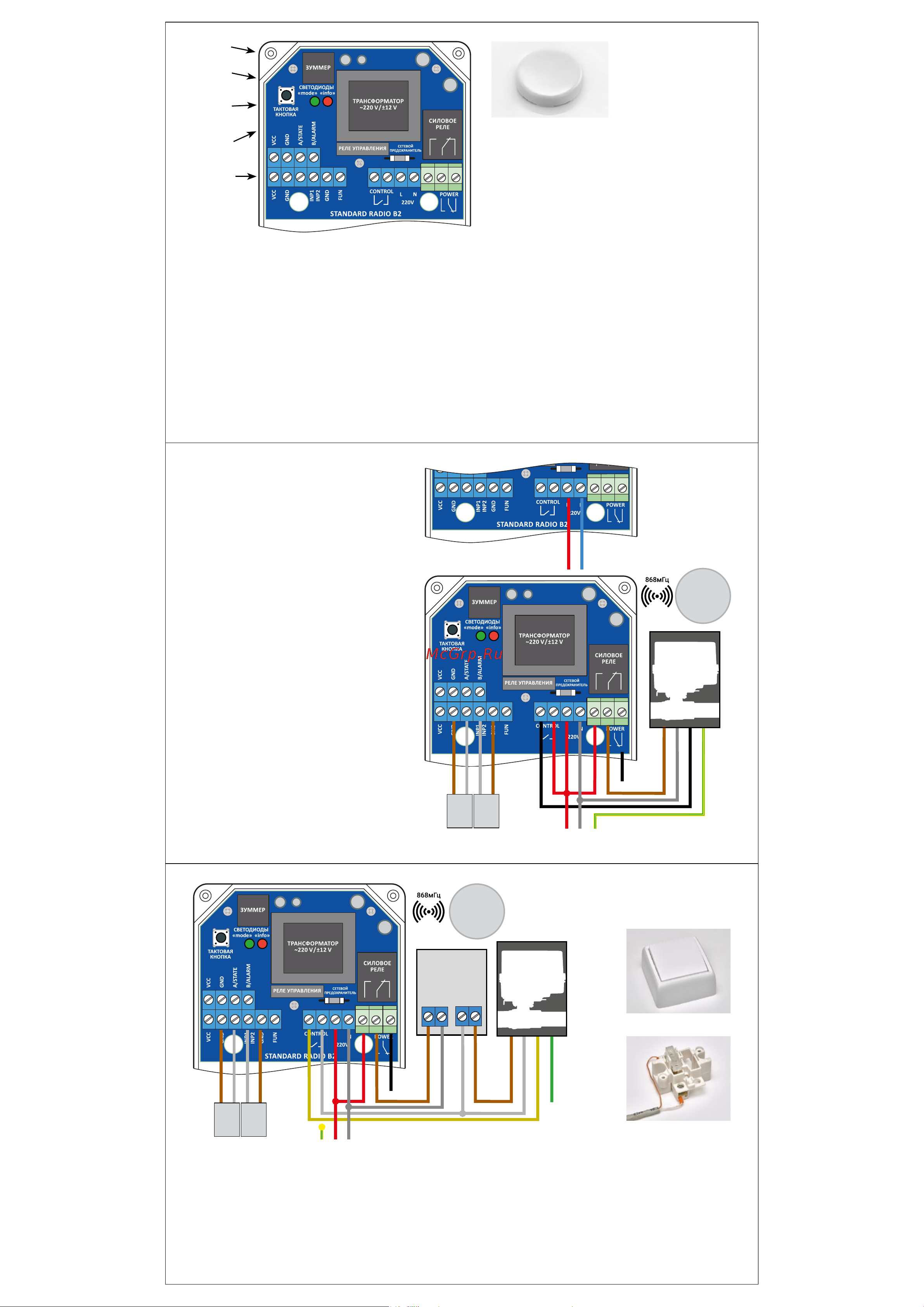

Рис.1. Плата блока управления GIDROLOCK STANDARD RADIO
Зуммер
Тактовая
кнопка
Зеленый
светодиод
«mode»
Красный
светодиод
«info»
Клеммы для
подключения
питания и
внешних
устройств
Фото 3. Радиодатчик
протечки воды
GIDROLOCK WSR
4.6 Режим SET (ознакомление с новым радио датчиком WSR).
При нажатии на тактовую кнопку (см. рис.1) от 2 секунд до 5 се-
кунд звучит короткий звуковой сигнал и зажигается красный све-
тодиод «info». При отпускании тактовой кнопки блок управления
переходит в режим SET. Периодический звуковой сигнал в этом
режиме сигнализирует, что блок управления ждет ознакомления
с радиодатчиками протечки воды WSR. Режим SET длится 60се-
кунд, после чего блок управления переходит в дежурный режим.
ВНИМАНИЕ! К одному блоку можно подключить до 32 радиодат-
чиков WSR.
Перед началом работы нужно выполнить процедуру ознакомле-
ния (регистрации) каждого радиодатчика WSR с блоком управле-
ния.
ВНИМАНИЕ! При ознакомлении (регистрации) радиодатчиков
WSR порядковый номер начинается с 3-го. Первые два номера от-
ведены под проводные датчики WSP (входа: INP1 и INP2).
Для выполнения процедуры ознакомления активируй-
те режим SET на блоке управления нажав на тактовую
кнопку (см. рис.1) от 2 секунд до 5 секунд. Намочите
электроды нового радиодатчика протечки воды WSR пе-
реводя его в режим аварии, чтобы блок управления смог
обнаружить, излучаемый датчиком радиосигнал. После
того как блок управления обнаружит новый датчик про-
течки воды WSR, красный светодиод «info» выдаст по-
следовательность световых вспышек, информирующих
о порядковом номере нового радиодатчика в памяти
блока управления. Порядковый номер предназначен
для идентификации радиодатчика в процессе эксплуа-
тации.
ВНИМАНИЕ! Если при знакомстве вместо красного све-
тодиода «info» последовательность световых вспышек
выдаст зеленый светодиод «mode», это означает, что
данный радиодатчик ранее уже был ознакомлен с дан-
ным блоком управления.
Аналогичным образом происходит ознакомление с бло-
ком управления всех остальных радиодатчиков протеч-
ки воды WSR.
4.7 Режим RESET (сброс).
При нажатии на тактовую кнопку (см. рис.1) более 5
секунд звучит постоянный звуковой сигнал. Загорают-
ся оба светодиода. При отпускании тактовой кнопки
происходит сброс всех настроек блока управления до
заводских значений, что приводит к стиранию в энерго-
независимой памяти блока управления всех ранее озна-
комленных (зарегистрированных) радиодатчиков WSR.
5
Рис. 4. Схема подключения шарового электропривода
GIDROLOCK снапряжением питания 12 Вольт
и проводных датчиков протечки воды GIDROLOCK WSP
Фото 4. Выключатель
для внешней проводки
Фото 5. Подключение
проводного выключателя
поставки не входит). Для подключения рекомендуется
использовать кабель типа «витая пара», например: FTP
2x2x0.35, UTP 2x2x0.35.
Выключатель может располагаться в любом удобном
месте (например, в коридоре). Теперь, уходя из квартиры,
можно дистанционно перекрыть (открыть) подачу воды.
 При обнаружении протечки воды сигналы
управления водоснабжением от внешнего выключателя
игнорируются блоком управления до момента устранения
протечки воды и сброса состояния аварии.
 Запрещается подавать напряжение на клем
-
мы FUN и GND.
5.4 Схема подключения 
    приведена на рис. 4. В этом слу-
чае необходимо использовать внешний блок питания (адаптер)
~220В / ±12В.
 Клеммы для подключения дистанционного выключателя
закрытия/открытия водоснабжения:   (рис. 6). При за-
мыкании между собой клемм FUN и GND подключенные к блоку
управления шаровые электроприводы закроются, при размыка-
нии — откроются.
Достаточно к клеммам FUN и GND электропривода подклю-
чить любой стандартный выключатель с фиксацией положения
для внешней или внутренней проводки (фото 4 и 5) (в комплект
БЛОК ПИТАНИЯ
~220 В / ±12 В
~220 В
L N
12 В
– +
ШАРОВОЙ
ЭЛЕКТРОПРИВОД
12 В
ПИТАНИЕ
~220V AC
















проводные
датчики


проводные
датчики



РАДИОДАТЧИКИ
GIDROLOCK WSR
