Gidrolock 20800131 [3/4] Выходы блока управления

Gidrolock 20800131 [3/4] Выходы блока управления
6

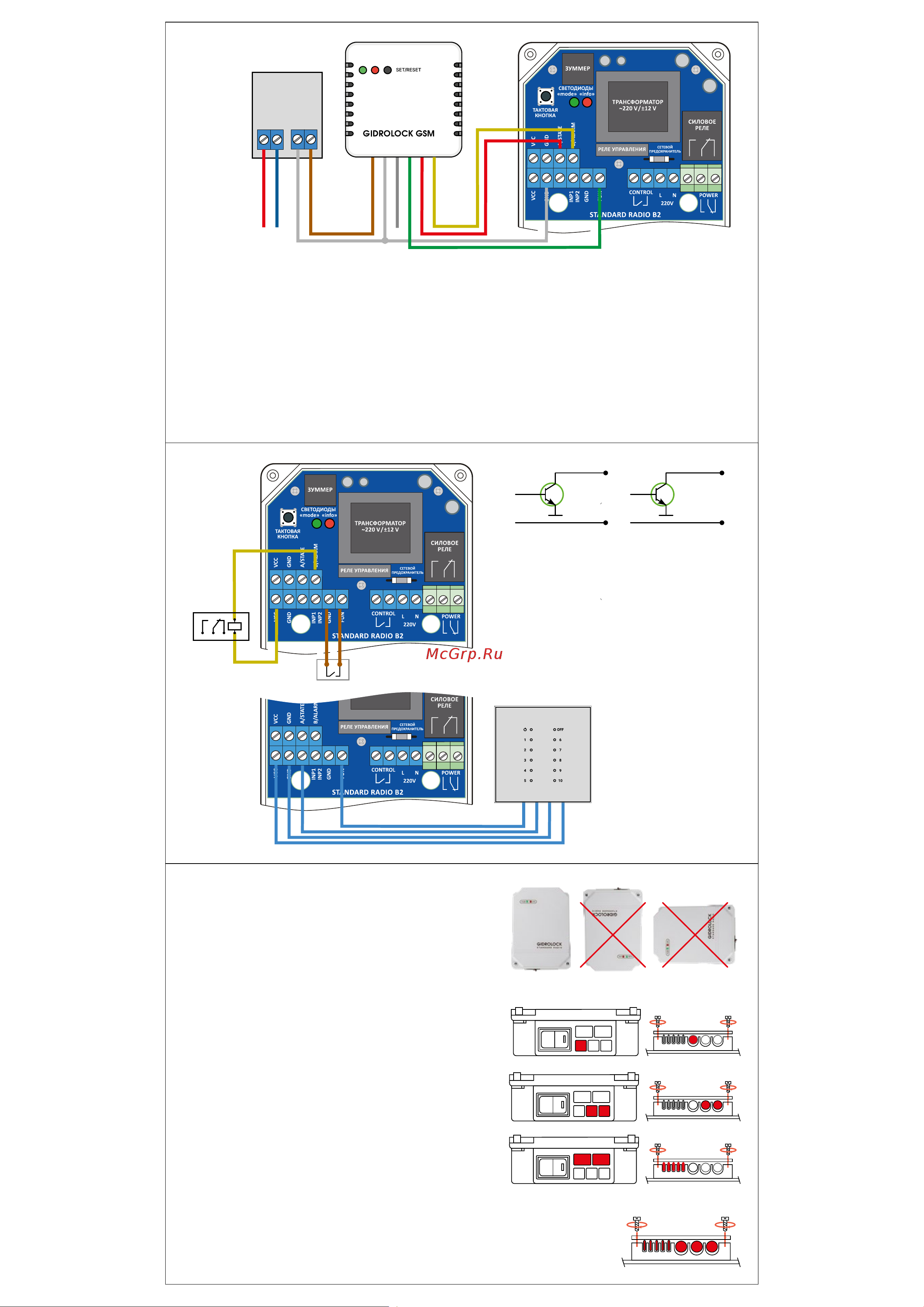

Рис. 5. Схема подключения GSM-модема GIDROLOCK с внешним блоком питания (пример подключения).
5.6 К блоку управления можно подключить 
. Схема подключения приведена на рис.5. Для пита-
ния GSM-модема GIDROLOCK потребуется внешний отдельный
блок питания 220В/8…15В (1,0А).
Клеммы    используется для SMS оповещения об
аварийной ситуации (протечка воды).
Клеммы  используется для SMS оповещения о со-
стоянии шаровых электроприводов.
 Для управления внешними устройствами к блоку управле-
ния возможно подключение .
Схема подключения приведена на рис.6.
5.8 В случае размещения блока управления в месте, где отсут-
ствует или сильно затруднено прохождение радиосигнала, к бло-
ку управления возможно подключить 
БЛОК ПИТАНИЯ
~220 В / ±12 В
~220 В
L N
12 В
– +


















ПИТАНИЕ
~220 В
 . Схема подключения приведена на
рис.7. К одному радиоприемнику GIDROLOCK RADIO мож-
но подключить до 10 беспроводных радиодатчиков WSR,
и до 10 радиопультов GIDROLOCK «ЗАКРЫТЬ/ОТКРЫТЬ».
Клеммы FUN — OUT1: можно использовать для управле-
ния состоянием шаровых электроприводов посредством
SMS команд (ЗАКРЫТЬ/ОТКРЫТЬ).
 К одному блоку управления можно подклю-
чить не более одного радиоприемника GIDROLOCK RADIO.
В случае необходимости подключения большего количе-
ства потребуется дополнительный выносной блок пита-
ния (~220 В/±12 В).
8
Фото 6. Разрешенное и запрещенные положения
блока управления при монтаже
Рис. 10. Крепление кабе-
лей монтажной планкой
внутри блока управления
Рис. 9. Места ввода кабелей для подключения.
Место ввода кабеля питания 220 Вольт.
Место ввода кабелей управления электроприводами
Место ввода кабелей датчиков и блока радиоприемника
7 МОНТАЖ БЛОКА УПРАВЛЕНИЯ
ВНИМАНИЕ! Не допускается установка блока управления в местах, где
на корпус может попасть вода (допускается кратковременное попада-
ние на корпус капающей воды).
Рекомендуемый порядок монтажа:
• Выберите место установки блока управления и датчиков протечки
воды. При необходимости провода проводного датчика протечки мож-
но удлинить до 100 метров. Для увеличения длины кабеля датчика
протечки воды используйте кабели марки FTP2x2x0.35, UTP 2х2х0.35
или подобные. Блок управления рекомендуется устанавливать в удоб-
ном для обслуживания месте.
• Закрепите блок управления на стене с помощью входящих в ком-
плект саморезов. Разрешенное положение блока управления при мон-
таже блока управления на стене — фото6.
• Пропустите кабель питания 220 вольт, кабель управления шаро-
вым электроприводом, кабели датчиков протечки воды и остальных ис-
пользуемых устройств через специальные отверстия ввода в корпусе
(рис. 9, фото 1).
• Произведите подключение кабелей всех используемых устройств
в соответствии со схемами раздела 5 «СХЕМЫ ПОДКЛЮЧЕНИЯ ОБО-
РУДОВАНИЯ».
ВНИМАНИЕ! Подключение клемм L и N к сети 220 вольт следует произ-
водить только при отключенном электроснабжении.
• Закрепите кабели датчиков, кабель управления шаровым элек-
троприводом и кабель питания 220 вольт с помощью специальной
монтажной планки.
• Загерметизируйте места ввода кабелей нейтральным силиконо-
вым герметиком для предотвращения проникновения воды в блок
управления.
• Подключите кабель питания к сети 220В+/-15%, 50Гц.
• Новый блок управления готов к работе, не требует проведения п.4.5
(режим RESTART, перезапуск программы). Выполните процедуру озна-
комления (регистрации) каждого радиодатчика WSR с блоком управле-
ния — п.5.6 (режим SET, ознакомление с новым радиодатчиком WSR).
• Наденьте лицевую пластиковую панель и закрутите монтажные
винты (4 шт.) на блоке управления.
7
Рис. 7. Схема подключения
радиоприемника
GIDROLOCK RADIO
РАДИОПРИЕМНИК GIDROLOCK RADIO
FUN
ALR
GND
+U1
INP1
GND
VCC
FUN
Рис. 8. Выходные каскады STATE и ALARM блока управления
открытый
коллектор
VCC
ALARM
STATE
открытый
коллектор
VCC
Рис. 6. Схема подключения внешнего проводного выключателя и дополнительного реле
VCC
ALARM
K1
GND
FUN
6 ВЫХОДЫ БЛОКА УПРАВЛЕНИЯ
Выход STATE — выход состояния электропривода,
открытый коллектор (не более 100 мА). Транзистор
открыт — передана или передается команда ЗА-
КРЫТЬ, транзистор закрыт — состояние ОТКРЫТО
или выполняется команда ОТКРЫТЬ.
Выход ALARM — выход состояния аварии (протеч-
ки воды), открытый коллектор (не более 100 мА).
Транзистор открыт — состояние АВАРИИ (протеч-
ки воды), транзистор закрыт — АВАРИИ нет.
