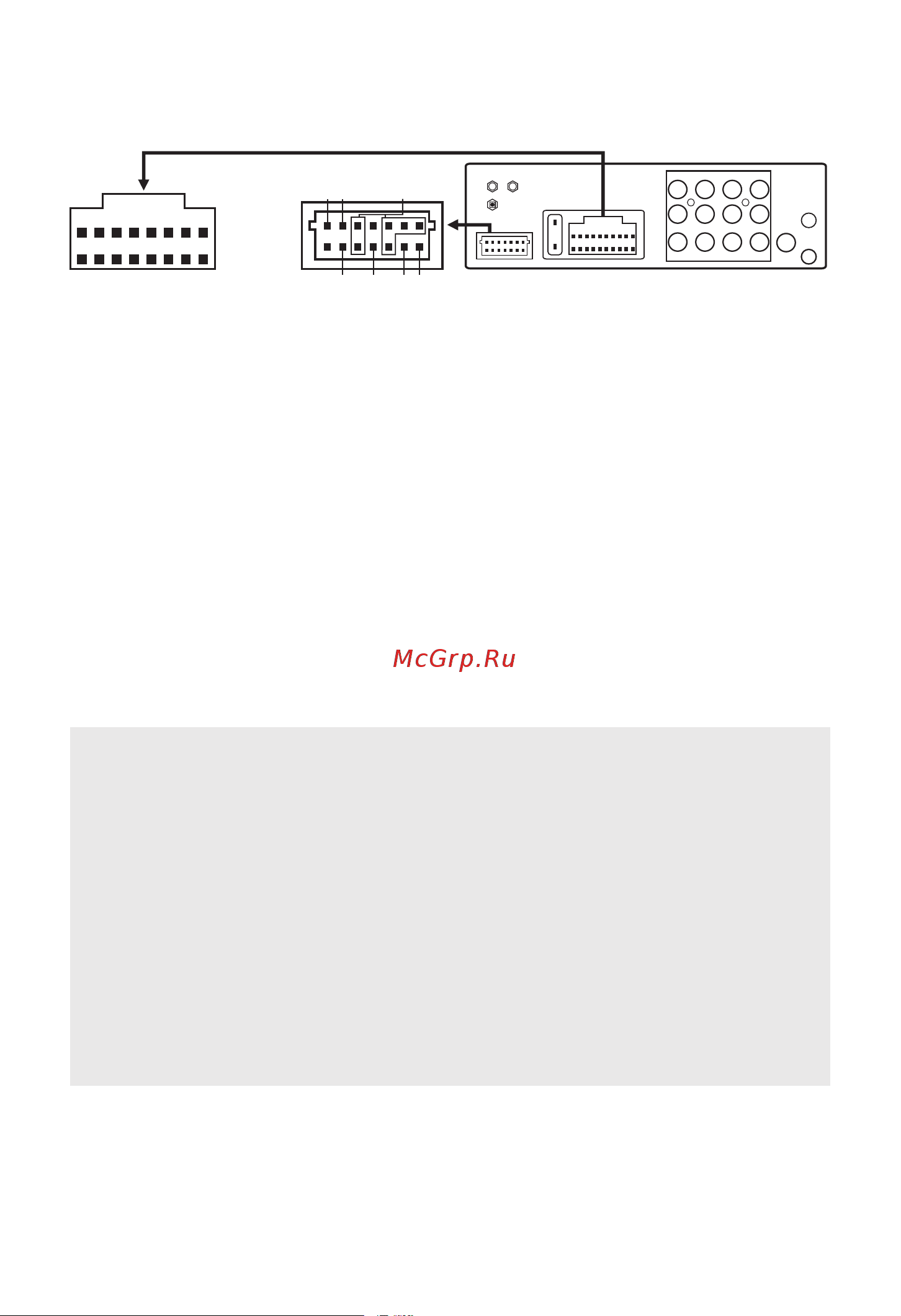

СХЕМА ПОДКЛЮЧЕНИЙ
ISO КОННЕКТОР
1. Черн. Корпус
2. Красн. АСС, зажигание
3. Розов. Камера З.В.
4. Зелен. Кнопки руля 2
5. Серый/Черн. Фронт пр. «-»
6. Серый Фронт пр. «+»
7. Бел./Черн. Фронт лев. «-»
8. Бел. Фронт лев. «+»
9. Желт. АКБ +12В
10. Оранж. Подсветка
11. Серый Кнопки руля 1
12. Син. Антеена «+»
13. Зел./Черн. Тыл лев. «-»
14. Зел. Тыл лев. «+»
15. Фиол. Тыл пр. «+»
16. Фиол./Черн. Тыл пр. «-»
РАЗЪЕМ U
U1. Корпус
U2. USB-2шт.
U3. Контроль ручн. тормоза
U4. Усилитель (В+)
U5. Фронт. камера
U6. CANBUS-RX
U7. CANBUS-TX
W: Wi-Fi антенна
G: GPS антенна
4G: 4G internet антенна
U
261
7 3 4 5
U
W 4G
G
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
RL
FL
RR
F-
CAM
SW
V2 V1
L-IN
FR
R-
CAM
V-IN R-IN
ANT
MIC
T
FL:
FR:
V2:
SW:
RL:
F-CAM:
V1:
L-IN:
RR:
R-CAM:
V-IN:
R-IN:
T:
MIC:
ANT:
(Желт.)
(Красн.)
(Желт.)
(Зелен.)
(Бел.)
(Желт.)
(Желт.)
(Бел.)
(Красн.)
(Желт.)
(Желт.)
(Красн.)
( T )
(MIC)
(ANT)
Фронт лев. вых.
Фронт пр. вых.
Видео выход
Сабвуфер выход
Тыл лев. вых.
Фронт. камера вход
Видео выход
Аудио вх. ЛЕВ.
Аудио вх. ПР.
Камера З.В.
Видео вход
Тыл пр. вых.
Слот SIM карты
Внешн. микрофон (вход)
Радио антенна
25
ВНИМАНИЕ!
Неправильное подключение ресивера может привести к его поломке и лишению права на
гарантийное обслуживание. В устройстве используются усилители мощности, подключенные
по мостовой схеме. При подключении динамиков не допускается замыкание проводов
на корпус автомобиля, на провод питания +12 В или друг с другом. Красный провод
устройства должен быть подключен к цепи зажигания во избежание разряда
аккумуляторной батареи автомобиля при продолжительной стоянке. Желтый провод
устройства должен быть подключен к проводу с постоянным напряжением +12 В, даже при
выключенном зажигании. Если Вы не нашли такого провода, то подключитесь к плюсовой
клемме аккумулятора после блока предохранителей. Черный провод устройства должен
быть подсоединен к корпусу автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля. Для обеспечения
хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми
соприкасается провод. В случае сброса настроек устройства после выключения зажигания
поменяйте местами подключение желтого и красного провода
