9

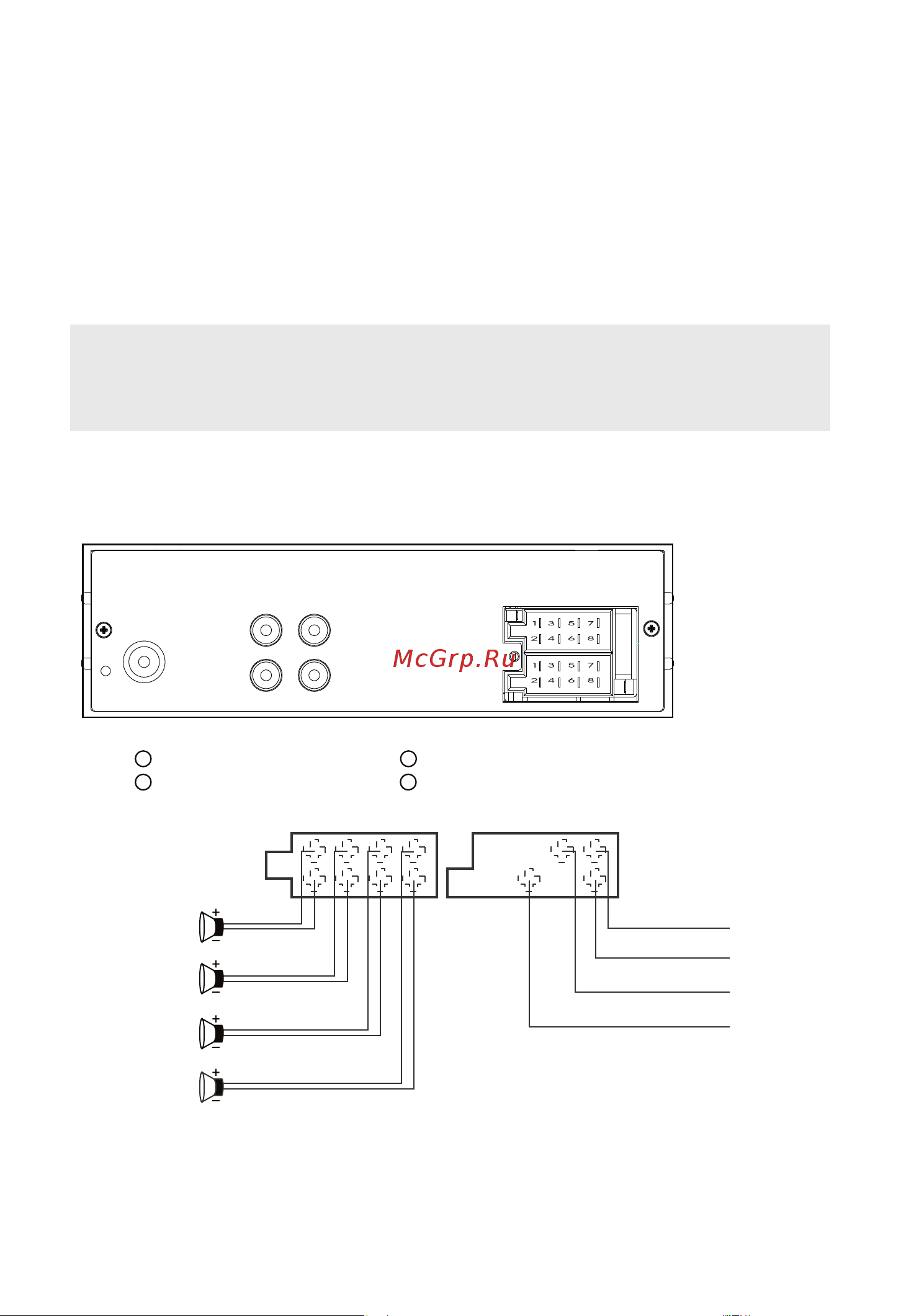

П Р О В О Д Н Ы Е С О Е Д И Н Е Н И Я
Убедитесь, что бортовое напряжение вашего транспортного средства +24 вольт с
отрицательным значением на корпусе. Перед началом монтажа отключите бортовое
электропитание, удалив предохранитель из ресивера. По окончании подключения всех
проводов, установите его на место. Соедините провода, как показано на рисунке. Если ваше
транспортное средство не имеет ISO разъем, вы можете приобрести его в магазине
автоаксессуаров.
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Чтобы заменить предохранитель, удалите перегоревший предохранитель из гнезда и вставьте
новый, такого же номинала.
ПРИМЕЧАНИЕ
Неправильное подключение может привести к повреждению ресивера и к аннулированию
гарантии на данное устройство.
1
2
3
4
АНТЕННА
ПРЕДОХРАНИТЕЛЬ
5А
RCA Выход тыл правый
RCA Выход фронт правый.
1
2
3
4
RCA Выход фронт левый
RCA Выход тыл левый
Тыловой
правый
Фронтальный
правый
Фронтальный
левый
Тыловой
левый
Фиолет.
Фиолет./Черн.
Серый
Серый/Черн.
Белый
Белый/Черн.
Зеленый
Зеленый/Черн.
Красный
Черный
Синий
Желтый
Зажигание
(ACC)
Корпус (-)
Питание
антенны
24+ В
B A
A
B
