Echo CS-3500-14" [18/50] Сборка
18

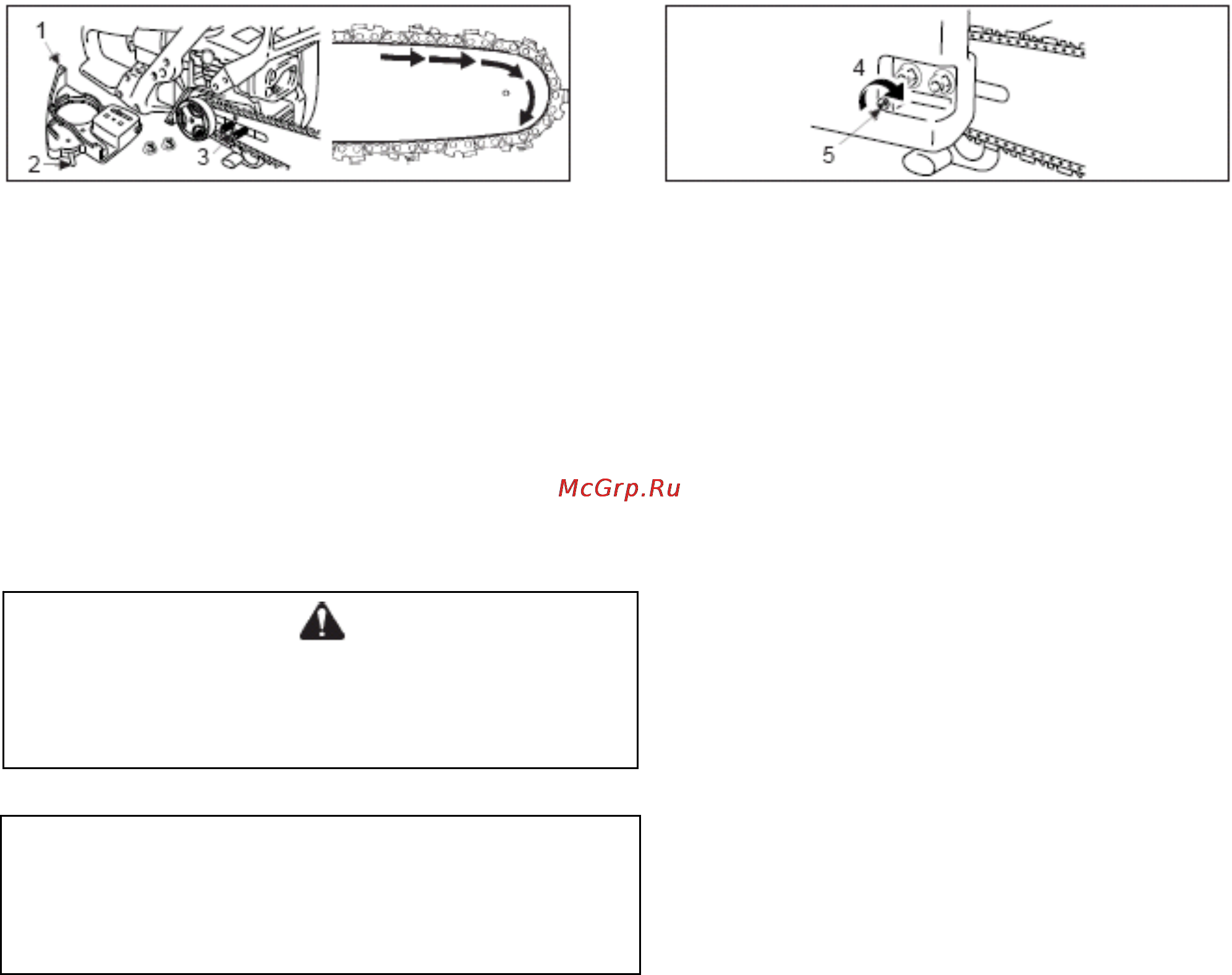

СБОРКА
1. Крышка муфты сцепления
2. Соединитель тормоза
3. Пазовая часть в шине
4. Направления натяжения цепи
5. Регулировочный винт натяжения цепи
МОНТАЖ ПИЛЬНОЙ ШИНЫ И ЦЕПИ
Устройство поставляется с пильной шиной и цепью
отдельно от корпуса. Установите пильную шину и цепи,
как описано ниже.
• Отвинтите две гайки и снимите крышку муфты сцепления.
• Установите пазовую часть пильной шины и передвигайте
шину как на салазках в сторону муфты сцепления.
•
Смонтируйте пильную цепь как показано на рисунке.
(Убедитесь, что зубцы пильной цепи обращены в
правильном направлении)
• Отпустите тормоз пильной шины и установите крышку
муфты сцепления поверх шпилек. Затяните две гайки
вручную. Убедитесь, что устройство натяжения цепи
проходит в пазовую часть пильной шины.
CS-3500
ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ
РАДИ СОБСТВЕННОЙ БЕЗОПАСНОСТИ ВСЕГДА
ВЫКЛЮЧАЙТЕ ДВИГАТЕЛЬ ПЕРЕД
ПРОВЕДЕНИЕМ ЛЮБЫХ ИЗ УКАЗАННЫХ НИЖЕ
ОПЕРАЦИЙ.
ПРИМЕЧАНИЕ
Для того чтобы снять или надеть чехол пильной
шины на бензопилу, отведите рычаг тормоза
пильной цепи (передний защитный щиток) назад до
упора.
