www.kraton.ru
Пушка тепловая газовая «Жар-пушка» G 15-350, артикул 3 09 03 012
5. Основание
7. Выключатель электропитания
8. Штуцер входной
9. Кнопка электромагнитного газового
клапана

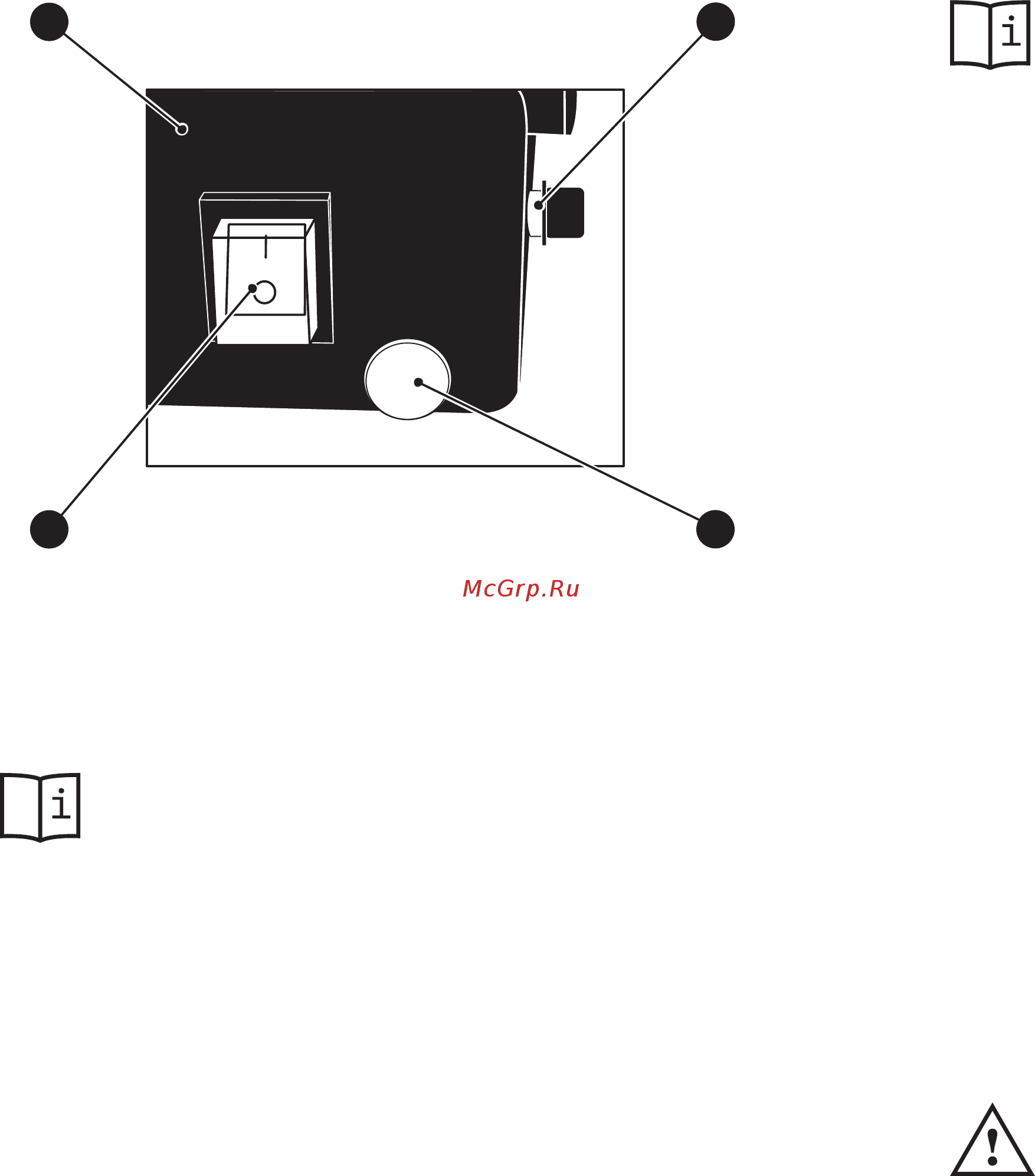

Рисунок 2 — Элементы управления и подключения аппарата
Устройство и принцип работы аппарата
• Общий вид аппарата показан на рисунках 1 и 2, его подроб-
ное устройство приведено на схеме сборки (см. приложение
Б). Баллон с арматурой для сжиженного газа «пропан-бутан» в
комплектность поставки не входит и приобретается пользова-
телем отдельно в организации занимающейся газоснабжением
данного региона.
• На основании 5 смонтирован корпус аппарата 3. В корпусе ап-
парата 3 и основании 5 смонтирована газовая горелка (см. схему
сборки), электродвигатель с осевым вентилятором, запальное
устройство, теплозащитный экран, автоматика безопасности,
электромагнитный газовый клапан, электрооборудование и
другие узлы. Переноску неработающего аппарата осуществля
-
ют с помощью ручки 2.
• Подвод электроэнергии к аппарату осуществляется через
кабель электропитания с вилкой (см. схему сборки). Включе
-
18 19
7
5
8
9
ние (выключение) электрооборудования и электродвигателя с
осевым вентилятором в работу осуществляется выключателем
электропитания 7.
• К входному штуцеру 8 с помощью накидной гайки подключают
газовый шланг. Другой конец газового шланга подключают к
редуктору для сжиженного газа «пропан-бутан» (далее в тексте
«редуктор»). Редуктор входит в комплектность аппарата. Редук-
тор подключается к баллону со сжиженным газом. Редуктор
предназначен для понижения давления газа, поступающего из
баллона, и автоматического поддержания заданного для него
давления.
• После подключения редуктора к вентилю баллона и его от-
крытия, газ, пройдя через редуктор по газовому шлангу, посту
-
пает на электромагнитный газовый клапан (далее в тексте «кла
-
пан»). Открытие подачи газа при пуске горелки осуществляется
вручную (с последующим удерживанием в течение несколь
-
ких секунд) с помощью кнопки 9 электромагнитного газового
клапана. Далее после прогрева термопары электромагнитный
газовый клапан автоматически удерживается в открытом по-
ложении, тем самым обеспечивая подачу газа. При прекраще
-
нии подачи электроэнергии (независимо от причины), затухании
факела горелки или при перегреве аппарата, автоматика без
-
опасности перекрывает электромагнитный газовый клапан, т.е.
подачу газа в горелку, тем самым предотвращая его неконтро
-
лируемый выброс и возможные аварийные ситуации.
• При вращении осевого вентилятора во всасывающее отвер-
стие 4 аппарата начинает поступать воздух из помещения. По
-
сле одновременного нажатия на кнопку 9 электромагнитного
газового клапана и кнопку пьезоэлектрического запальника 6
происходит подача газа и розжиг горелки аппарата.
• Газ, смешиваясь с подаваемым осевым вентилятором воздухом,
образует горящую газовоздушную струю высокой температуры
и направленности. Пройдя через выходное сопло 1 аппарата
газовоздушная струя, смешивается с воздухом помещения, где
происходит потеря ее скорости и перераспределение теплоты
полученной от сгорания газа. Воздух и стены помещения, где
находится работающий аппарат, начинают постепенно нагре-
ваться, т.е. тем самым выполняется основная функция аппарата
— воздушное отопление нежилых помещений.
• Дополнительной функцией аппарата является вентиляция по-
мещения при условии, что полностью он отключен от газоснаб
-
жения.
