www.kraton.ru
Насосная станция AWP-800S-24, AWP-1200S-24, AWP-1200S-50.
Артикул 5 04 05 007, 5 04 05 008, 5 04 05 009.
20 13

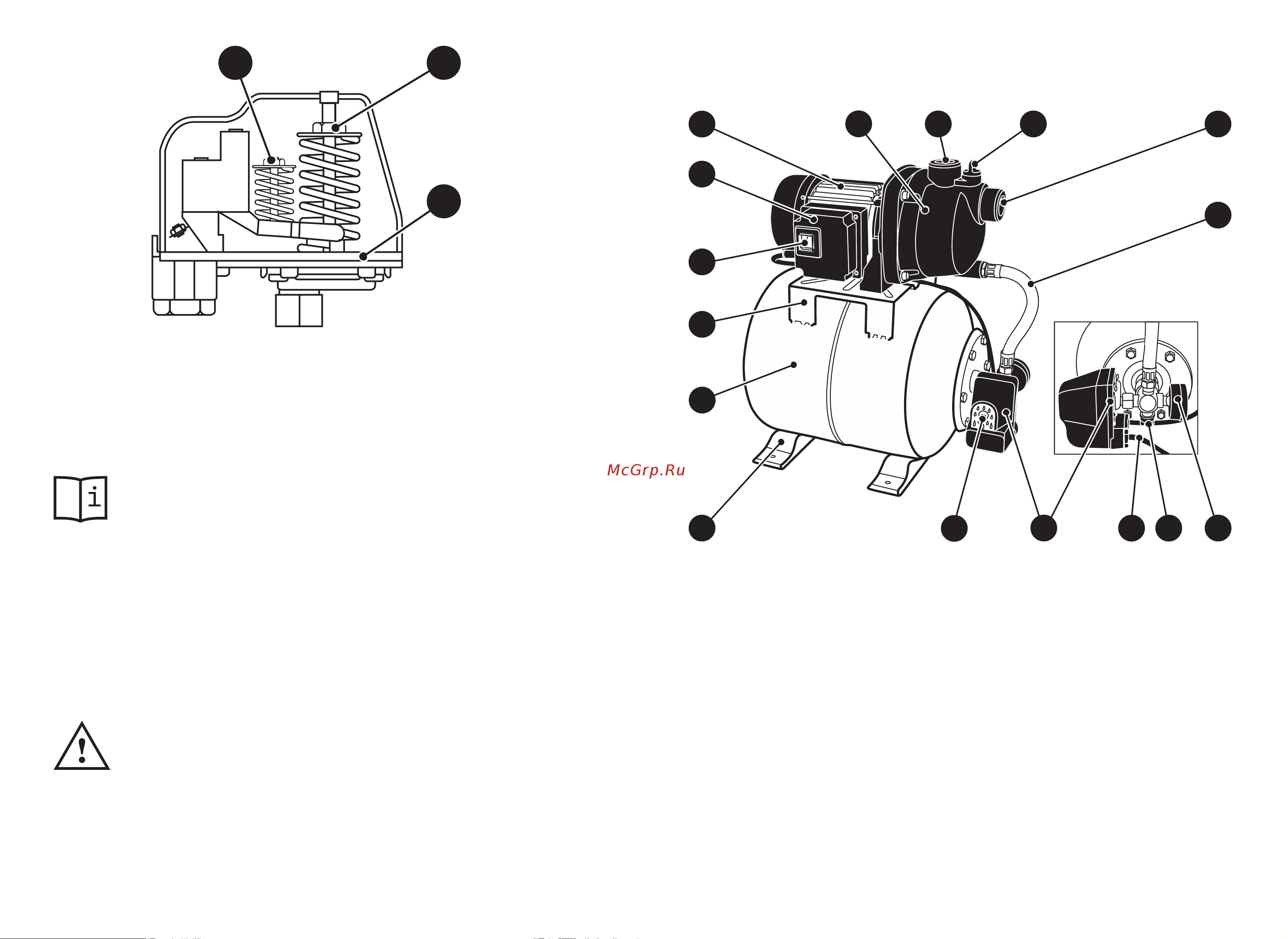

Рисунок 2 — Устройство насосной станции
Устройство насосной станции
15. Реле давления
19. Регулировочная гайка настройки пе
-
репада давления
20. Регулировочная гайка настройки
давления
Рисунок 6 — Регулирование реле давления насосной станции
19
15
20
Регулирование давления сжатого воздуха в гидроаккумуля-
торе насосной станции
• Основу гидроаккумулятора 2 (см. рис. 2) составляет металли-
ческий бак, который с помощью мембраны (резиновой груши)
разделен на две камеры — воздушную и водяную. Мембрана
выполнена из особо долговечного материала, стойкого к воз-
действию бактерий. В воздушную камеру гидроаккумулятора 2
на заводе закачан атмосферный сжатый воздух. Сжатый воздух,
воздействуя на мембрану, создает необходимый подпор в водя-
ной камере гидроаккумулятора связанной с гидравлической си
-
стемой насосной станции, тем самым обеспечивая устойчивую
работу водоразборной системы и надежное водоснабжение.
• Величина давления сжатого воздуха в воздушной камере ги-
дроаккумулятора 2 должна составлять 90 % от величины давле
-
ния включения насосной станции, и быть в пределах от 0,14 МПа
до 0,19 МПа (1,4–1,9 кгс / см
2
) включительно. Изменение уста-
новок реле давления 15 требует также изменения начального
давления в воздушной камере гидроаккумулятора 2.
• Ежемесячно, перед пуском после длительного простоя, а так-
же после изменения установок на реле давления 15 проверяйте
давление воздуха в гидроаккумуляторе 2 (см. рис. 2), и при не
-
обходимости производите подкачку его воздушной камеры.
1. Лапа (2 шт.)
2. Гидроаккумулятор
3. Платформа
4. Выключатель
5. Коробка электрическая
6. Электродвигатель
7. Насос
8. Выходной фланец
9. Пробка заливного отверстия
10. Входной фланец
11. Трубопровод
12. Манометр
13. Пробка (для слива воды)
14. Кабель электропитания с вилкой
15. Реле давления
16. Винт
1
2
3
4
5
6
7 8
9
10
11
12
1314
15
16
