www.kraton.ru
Насосная станция AWP-800S-24, AWP-1200S-24, AWP-1200S-50.
Артикул 5 04 05 007, 5 04 05 008, 5 04 05 009.
14 19
ВНИМАНИЕ! Для нормальной эксплуатации
насосной станции необходимо периодически
проверять давление воздуха в гидроаккуму
-
ляторе и при необходимости производить на
-
стройку реле давления.
2
17
18
2. Гидроаккумулятор 17. Крышка

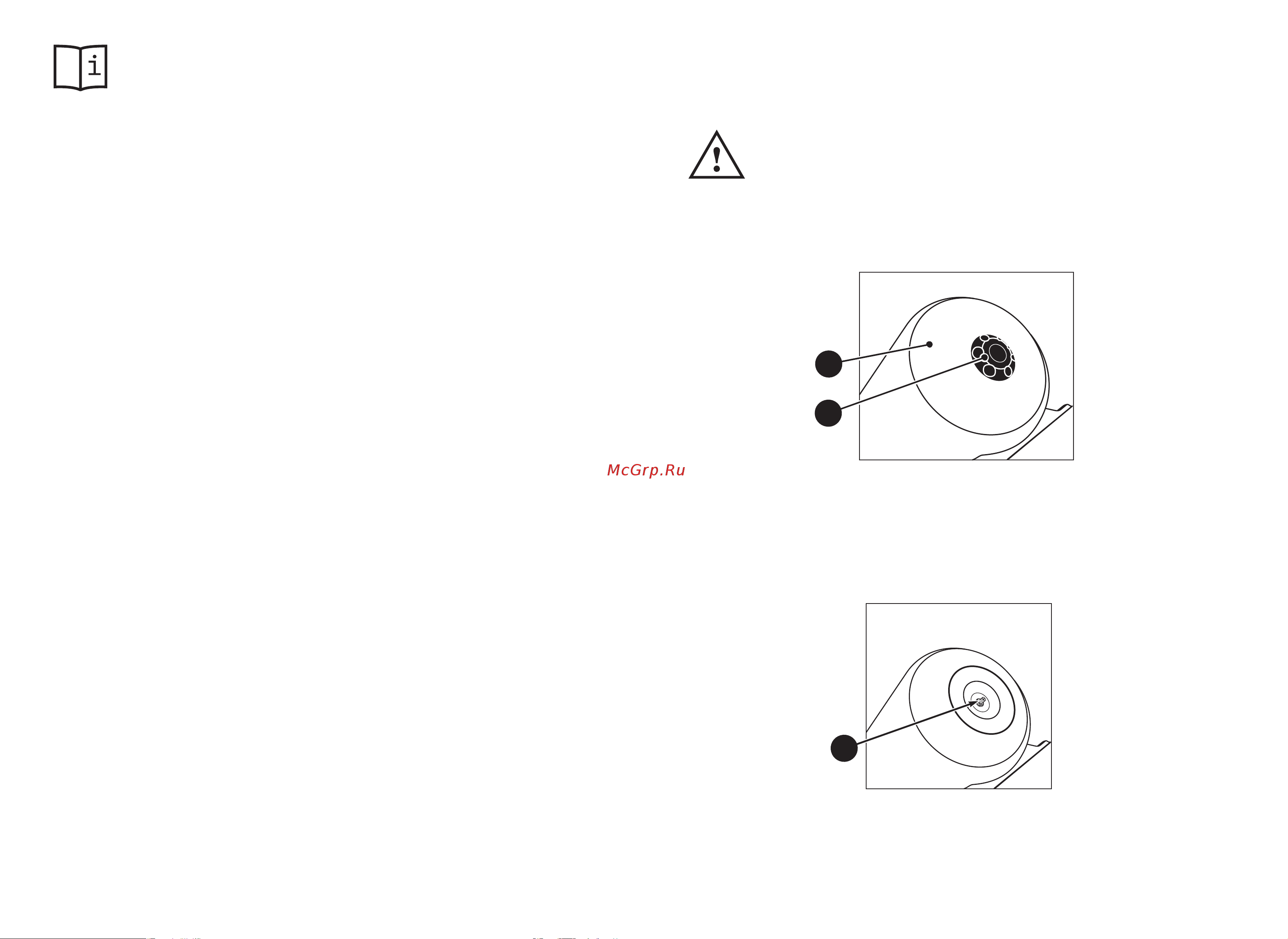

Рисунок 5 — Пневмоклапан для подкачки воздушной камеры гидроаккумулятора
Эксплуатация насосной стан-
ции
Рисунок 4 — Место расположения крышки пневмоклапана гидроаккумулятора
18. Пневмоклапан
Устройство насосной станции и принцип работы
Общий вид насосной станции показан на рисунке 2, ее подроб-
ное устройство представлено на схеме сборки (см. приложение
Б).
Для монтажа на месте эксплуатации насосная станция обору-
дована лапами 1. На гидроаккумуляторе 2 закреплена платфор
-
ма 3, на которой закреплены основные узлы насосной станции
насос 7, приводимый в работу электродвигателем 6 и другие
узлы (см. рис. 2).
Реле давления 15 предназначено для автоматического управ-
ления работой насосной станции.
Гидроаккумулятор 2 предназначен для аккумулирования и по-
дачи воды под давлением, и сглаживания гидравлических уда
-
ров. Гидроаккумулятор 2 гидравлически связан с насосом 7 с
помощью трубопровода 11.
Заполнение насосной станции водой и выпуск воздуха из ее
гидравлической системы производят через заливное отвер
-
стие, закрываемое пробкой 9. Сливное отверстие для воды за
-
крыто пробкой 13.
При работе, вода по всасывающему шлангу (трубопроводу) по-
ступает во входной фланец 10 и, пройдя гидравлическую систе
-
му насосной станции, поступает на выходной фланец 8 с требуе
-
мыми параметрами по напору и производительности.
Визуальный контроль давления воды на выходе из насосной
станции осуществляют по показаниям манометра 12.
В электрической коробке 5 смонтированы: выключатель 4 и
пусковой конденсатор электродвигателя 6. К резьбовому от
-
верстию выходного фланца 8 подключается водоразборная
система дома (умывальник, душ, туалетная комната и т.д.) или
поливочная система садового участка.
Принцип работы насосной станции заключается в следующем
после наполнения необходимым количеством воды, выпуска
воздуха и ее пуска, перекачиваемая жидкость заполняет всю
гидравлическую систему, от обратного (донного) клапана на за-
борном конце всасывающего шланга до кранов водоразборной
системы дома. После прекращения слива воды из водоразбор
-
ной системы дома (закрытия кранов), давление в гидравличе
-
ской системе поднимается до верхнего предела настройки реле
давления 15, что приводит к автоматическому отключению элек
-
тродвигателя 6 и, следовательно, прекращению работы насоса
7 и подачи воды в водоразборную систему. При открытии кра
-
нов водоразборной системы, вода под давлением поступает из
гидроаккумулятора 2 по гидравлической системе на выходной
