www.kraton.ru
Насосная станция AWP-800S-24, AWP-1200S-24, AWP-1200S-50.
Артикул 5 04 05 007, 5 04 05 008, 5 04 05 009.
16 17

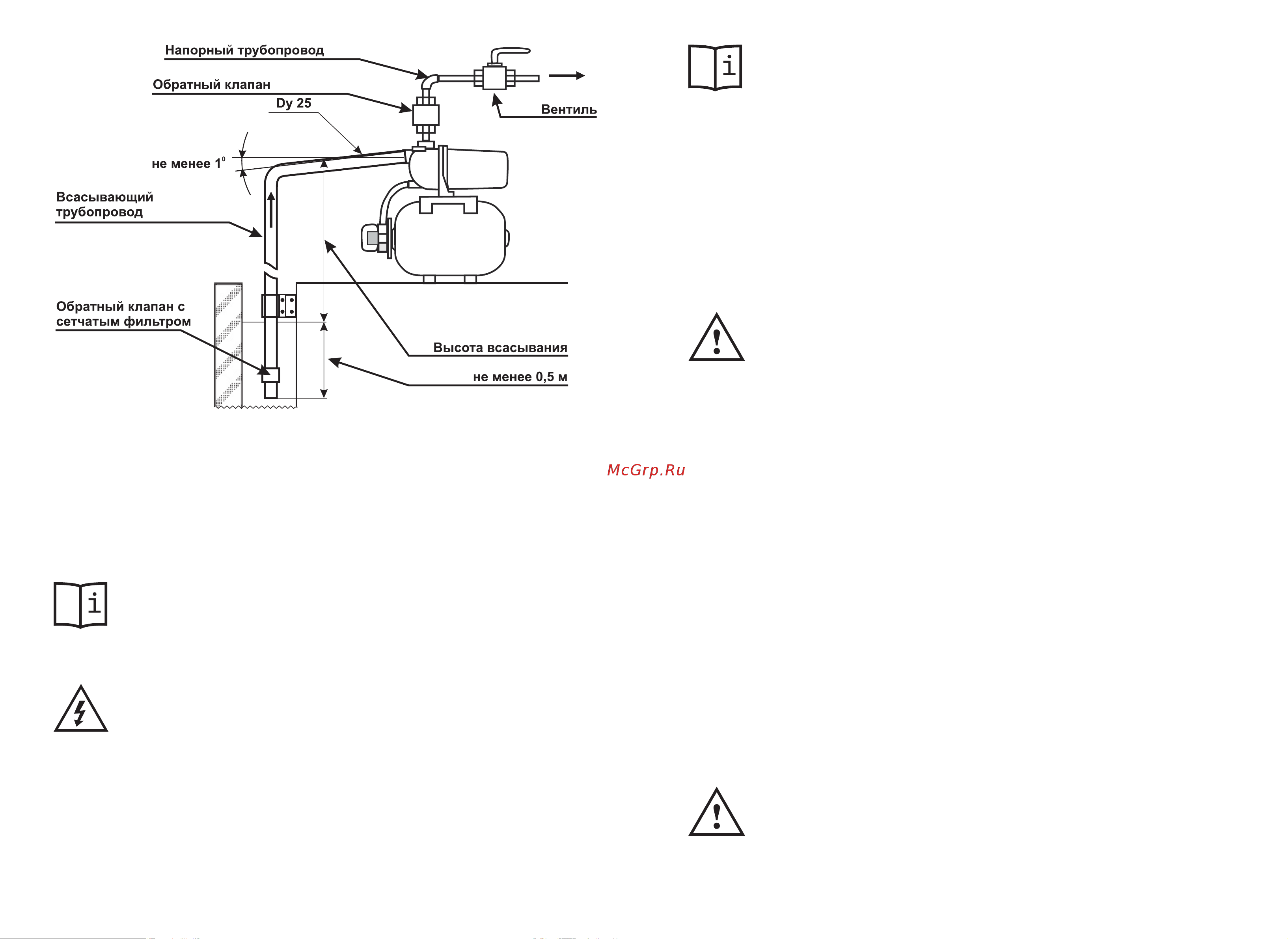

Рисунок 3 — Схема монтажа насосной станции
ленная из сортового металлопроката). Насосную станцию над
уровнем пола, установите так, чтобы при необходимости из нее
можно было слить воду. Насосную станцию следует устанавли-
вать выше уровня перекачиваемой жидкости.
Пользуясь услугами квалифицированного электрика, под-
ключите насосную станцию к электрической питающей сети и
заземлите ее
. Убедитесь, что напряжение и частота в местной
электросети соответствуют требованиям, указанным на таблич
-
ке насосной станции. Сеть, к которой осуществляется подклю
-
чение насосной станции, должна иметь заземляющий провод.
Если электросеть и розетка, к которой будет подключаться на
-
сосная станция, имеет действующее заземляющее устройство,
то ее заземление будет осуществляться через контакты, рас
-
положенные на вилке кабеля электропитания 14 (см. рис. 2) и в
розетке. В случае отсутствия заземления в сети электропитания,
необходимо заземлить корпус насосной станции автономно.
Насосную станцию следует устанавливать в сухом месте, с до-
статочной естественной воздушной вентиляцией, на расстоянии
более чем 5 см от окружающих стен.
Через отверстия в лапах 1 (см. рис. 2 и 3) и, используя анкер-
ные болты,
закрепите насосную станцию на предусмотренной
площадке. Насосная станция при монтаже должна быть уста
-
новлена без наклонов и должна находиться в горизонтальном
положении.
При стационарной установке насосной станции внутри поме-
щения, в целях снижения шума рекомендуется подключение к
металлической трубопроводной системе выполнять через гиб
-
кие виброизолирующие вставки (шланги) на хомутах.
ВНИМАНИЕ! Рекомендуется применять армированные шлан-
ги.
Предварительно подмотав на резьбовые концы штуцеров
(приобретаются отдельно) герметизирующую ленту, вкрутите их
в резьбовые отверстия входного и выходного фланцев 10 и 8
насосной станции (см. рис. 2). Следите, чтобы все соединения
были герметичными.
Присоедините напорный трубопровод к штуцеру выходного
фланца 8, а всасывающий трубопровод к штуцеру входного
фланца 10 (см. рис. 2). Чтобы избежать протечек и потери давле
-
ния, соединения трубопроводов должны быть абсолютно гер
-
метичными. Соединение насосной станции с трубопроводами
должны осуществляться без напряжения и перекосов, так что
-
бы внутренние усилия в трубопроводах не могли создать пре
-
пятствия для нормальной работы насоса.
Всасывающий трубопровод должен быть без сужений и рез-
ких изгибов и иметь тот же диаметр, что и отверстие входного
фланца насоса. Всасывающий трубопровод должен иметь не
-
прерывный уклон от насоса к источнику водозабора не менее
одного градуса для исключения скопления пузырьков воздуха
и образования воздушных пробок.
Для всасывающих магистралей протяженностью свыше 10 ме-
тров или при высоте всасывания свыше 4 метров рекоменду
-
ется выбирать диаметр всасывающего трубопровода на один
типоразмер трубы больше.
Для предотвращения повреждения насосной станции от воз-
можных гидравлических ударов, рекомендуется установить от
-
секающий обратный клапан на напорном трубопроводе.
