Creality Ender-3 S1 pro [4/12] Установка модуля насадки и зажима провода

5 Установка принтера

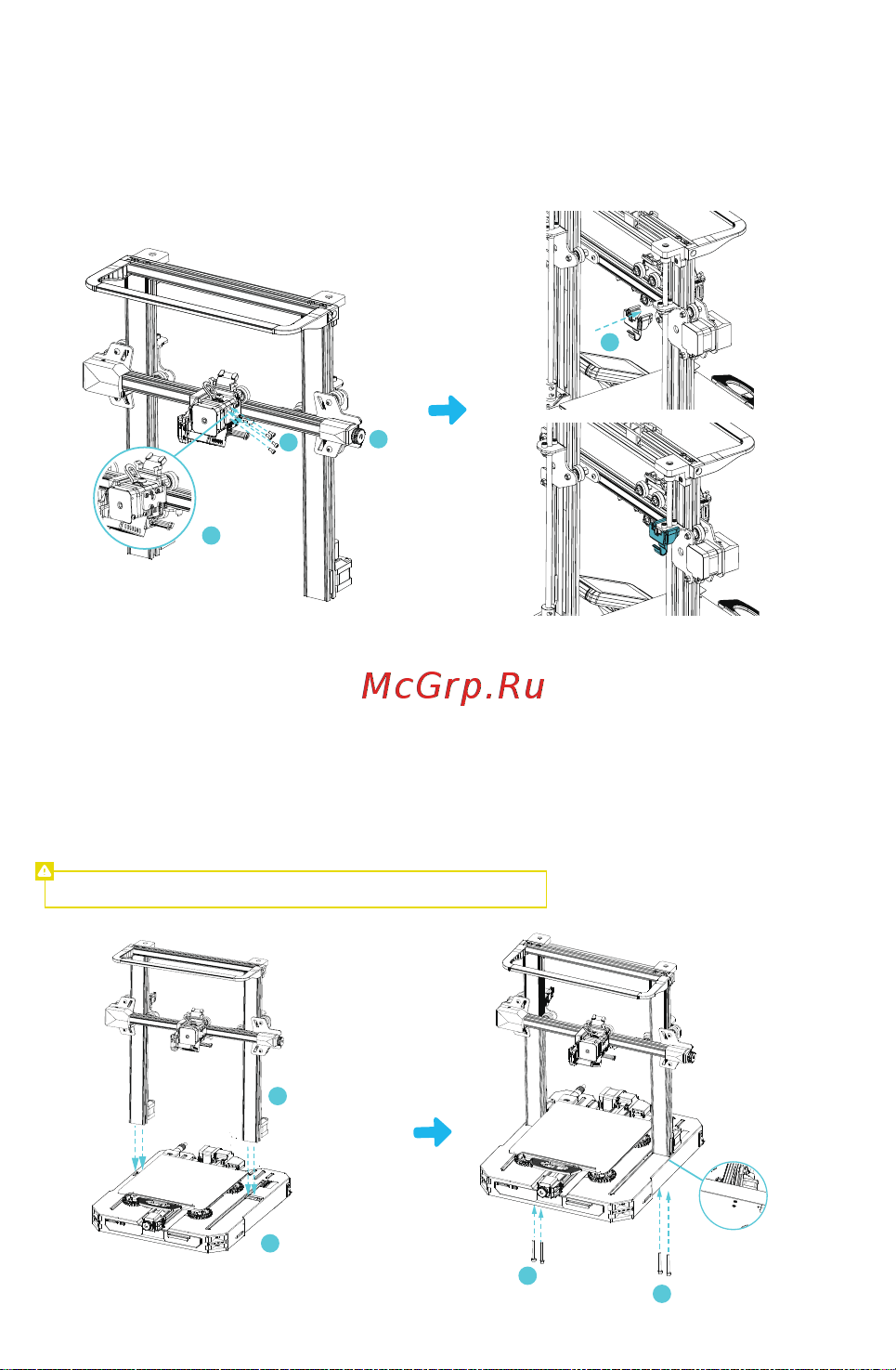

5.1 Установка модуля насадки и зажима провода

5.2 Установка рамы

A. Выдвиньте правый профиль нижнего модуля на 35 мм из рабочего стола, чтобы открыть монтажное

отверстие.

B. Поместите раму в слот шасси и предварительно заблокируйте его двумя винтами M5x45 с головкой под

шестигранник и пружинными шайбами снизу вверх.

C. Поверните базовый модуль на 180°, чтобы профили с обеих сторон были выровнены вверх и вниз.

Используйте два винта M5x45 с головкой под шестигранник и пружинными шайбами, чтобы совместить

отверстия на левой стороне отверстия для предварительной фиксации, а затем затяните для фиксации.

D. Поверните базовый модуль на 180° и затяните винты с правой стороны.

A. Поместите модуль насадки на заднюю часть экструдера, предварительно заблокируйте насадку с помощью

4 болтов M3x6 с головкой под шестигранник и затем затяните ее.

B. Затяните зажим провода на черной пластине двигателя X.

При затягивании винтов используйте короткую сторону ключа.

Вид снизу
