Creality Ender-3 S1 pro [6/12] Автовыравнивание

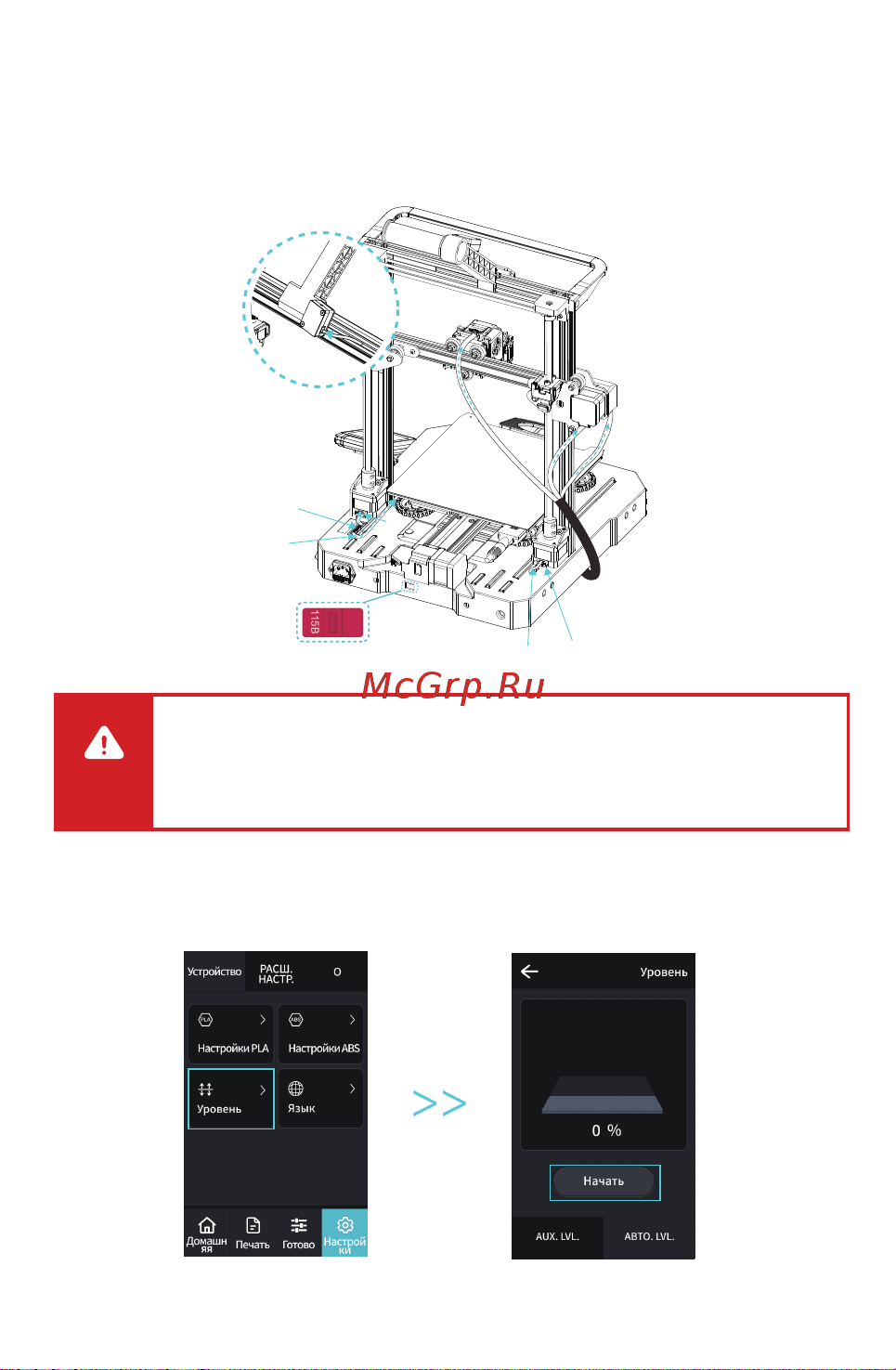

1. Подключите насадку к 24-штыревому порту, как показано на рисунке. 2. Следуйте желтой этикетке на

6-штыревом (4-проводном) порте для подключения X-осевых и Z-осевых шаговых двигателей. 3.

Подключите X-осевой ограничительный двигатель в соответствии с желтой этикеткой на 3-штыревом

(2-проводном) порте. 4. Подключите 3-штыревой (3-проводной) порт 2.0 к плате и подключите 3-штыревой

(3-проводной) порт 2.54 к детектору нити. 5. Светодиодный индикатор 3-штыревой (2-проводной) порт

2.54 подключен к порту расширения платы адаптера.

Осторожно:

●

Перед подключением питания убедитесь, что переключатель питания и сеть

находятся в правильном положении, чтобы не повредить устройство.

●

Если напряжение сети составляет от 200В до 240В, выберите 230В для

переключателя источника питания (по умолчанию 230В).

●

Если напряжение сети составляет от 100В до 120В, выберите 115В для

переключателя источника питания.

6 Автовыравнивание

Перейдите в «настройки» и нажмите «выравнивание», чтобы войти в интерфейс выравнивания сенсора CR.

Нажмите «начать» и дождитесь завершения автовыравнивания.

(Пожалуйста, сначала используйте сенсор CR для автовыравнивания. Если

сенсор CR горит красным светом и его невозможно выровнять, пожалуйста,

снова воспользуйтесь дополнительным выравниванием.)

Проводка обнаружения нити

Проводка светодиодной лампы

115B

230B

Z-осевой кабель двигателя
