PERFORMANCE EXPERT DSA 500 RT
Руководство пользователя
10

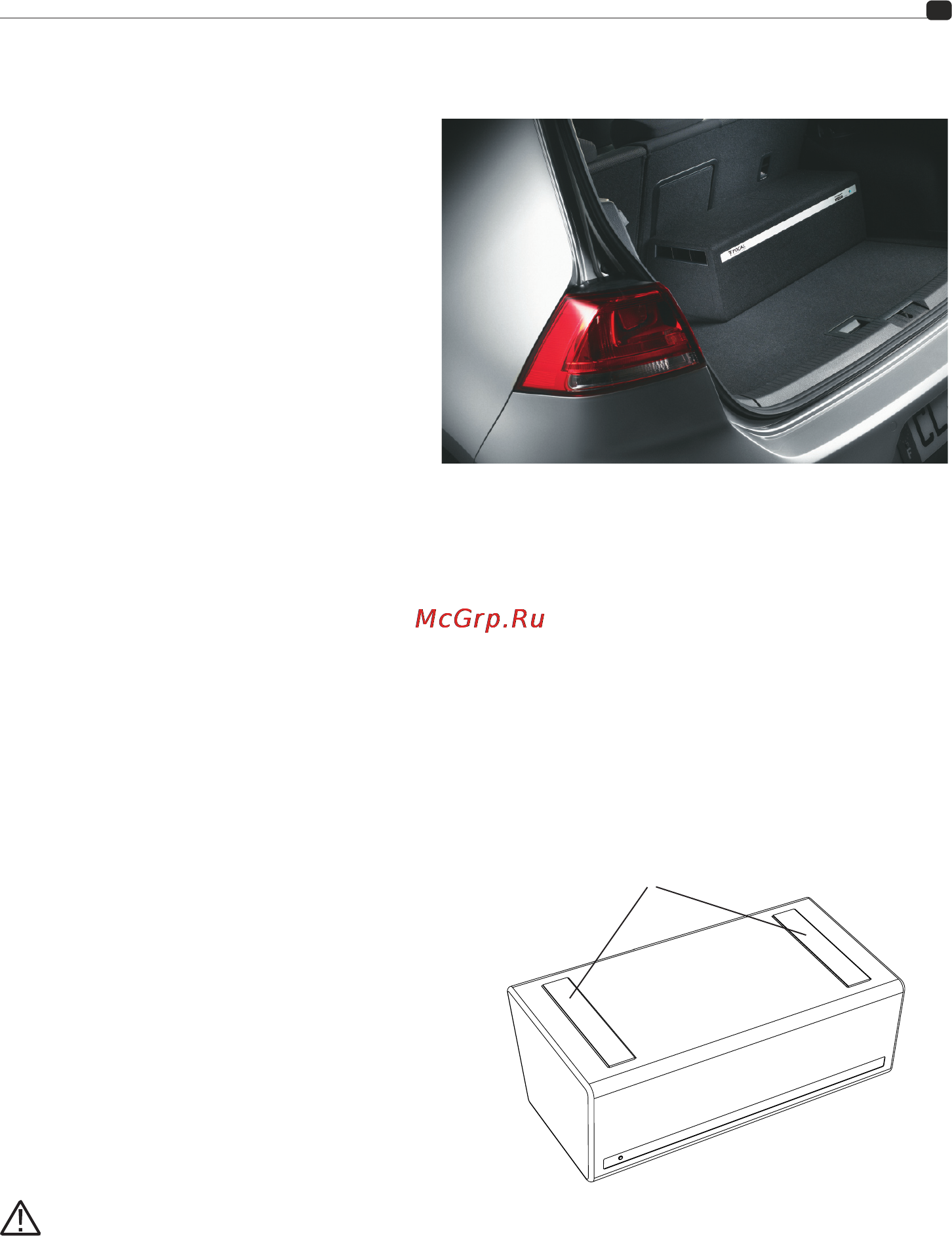

Рис. 4
5.1 Выбор места установки DSA 500 RT
DSA 500 RT – это активный сабвуфер с обеспечи-
вающим высокую отдачу акустическим офор-
млением типа «полосовой фильтр 4-го порядка»
(bandpass). В силу особенностей такого типа
оформления, инфранизкие частоты излучаются
только через порт, расположенный в DSA 500 RT
на левом (если смотреть на фронтальную
панель) торце корпуса. Для высокого качества
звучания инфранизкого баса необходимо обес-
печить, чтобы выходящая из порта струя воздуха
не встречала близрасположенных препятствий.
Корпус DSA 500 RT имеет удлиненные пропорции
с наклонной задней (на ней находится панель
управления и коммутации) стенкой и вертикаль-
ной фронтальной панелью. Мы рекомендуем
размещение в багажнике за спинкой заднего
сиденья, обратив наклонную стенку к спинке, а
фронтальную панель – к корме автомобиля. В таком случае можно расположить корпус вплотную к правой по
ходу движения стенке багажника, обеспечив достаточный для оптимального функционирования порта запас
пространства между левым торцом корпуса и ближайшими панелями багажника.
В DSA 500 RT использован энергоэффективный 3-канальный встроенный усилитель D-класса. Система
охлаждения усилителя пассивная, ее радиатор находится там же, где панель управления – на наклонной
стенке корпуса. Необходимо обеспечить достаточный зазор между радиатором охлаждения и спинкой заднего
сиденья (или любой другой близрасположенной панелью) для свободной циркуляции воздуха, отводящего
тепло от радиатора охлаждения.
Любое альтернативное место установки должно быть хорошо защищено от влаги и пыли, а также максималь-
но удалено от источников электромагнитных помех.
5.2 Фиксация DSA 500 RT в месте установки
DSA 500 RT фиксируется в месте установки с
помощью двух комплектных лент типа «липуч-
ка». С учетом сравнительно небольшого веса и
малого профиля корпуса, этого достаточно для
исключения перемещений сабвуфера при резких
маневрах – но только в том случае, если пол
багажника автомобиля имеет покрытие карпетом.
Для крепления лент «липучек» переверните
сабвуфер и разместите ленты так, как показано
на рис. 4. Затем переверните сабвуфер обратно и
убедитесь, что он надежно зафиксирован в месте
установки.
Если багажник автомобиля не имеет покрытия
карпетом, следует отказаться от лент «липучек»
и зафиксировать корпус альтернативными спо-
собами: с помощью монтажных скоб или прочих
традиционных инсталляционных приемов.
ПРЕДУПРЕЖДЕНИЕ:
Если фиксация сабвуфера требует сверления отверстий в монтажной поверхности, убедитесь, что за
ней отсутствуют элементы конструкции автомобиля (топливный бак, электропроводка и т.д.), которые
можно повредить при сверлении.
Фиксирующие ленты
(корпус перевернут нижней панелью вверх).
