Устройство шлифмашины

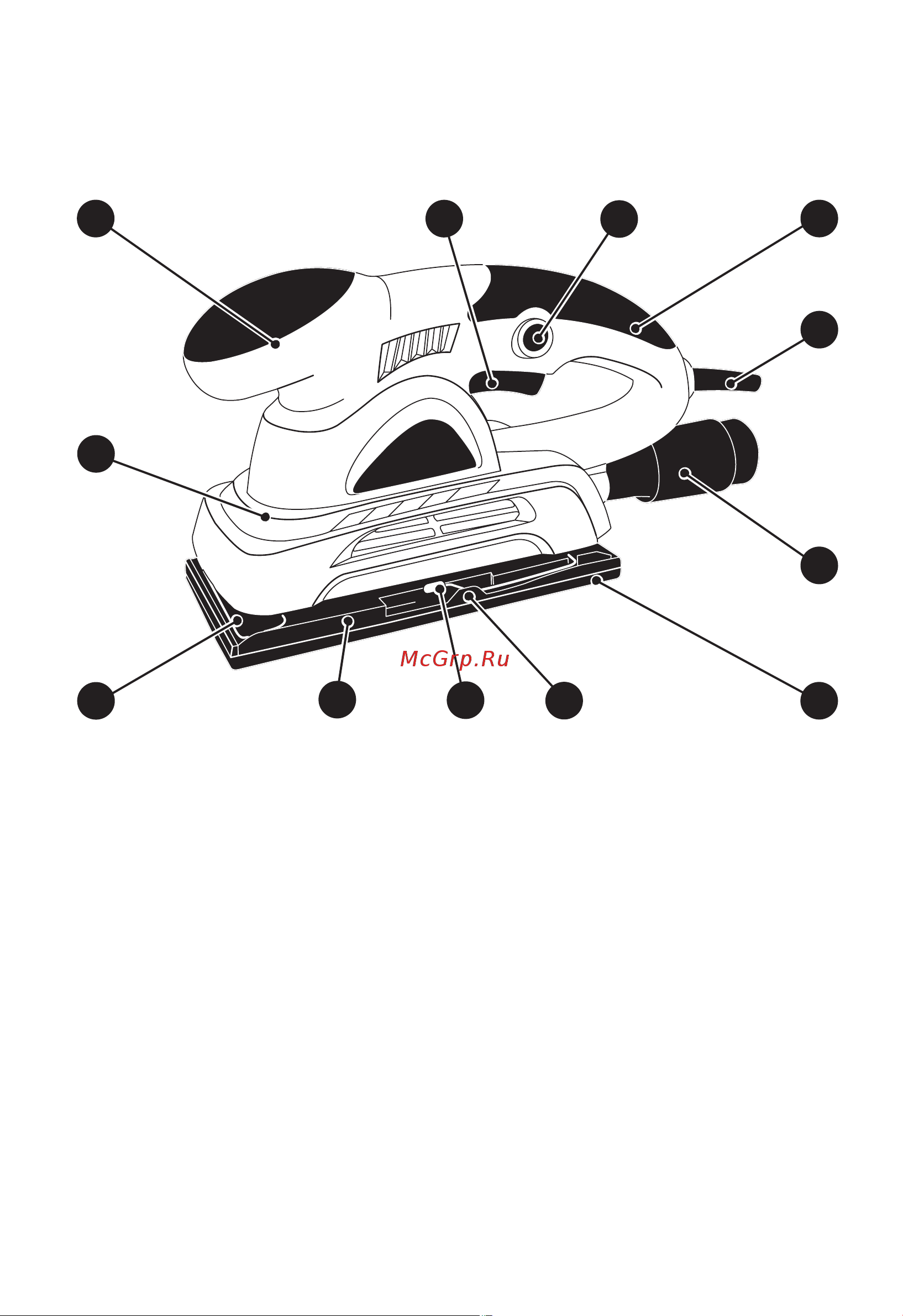

Рисунок — Общий вид шлифмашины
3
2
4
5
9
8
1
7
6
1. Зажим проволочный (2 шт.)
2. Корпус
3. Рукоятка дополнительная
4. Выключатель
5. Блокировочная кнопка выключателя
6. Рукоятка
7. Кабель электропитания с вилкой
8. Патрубок пылеотводящий
9. Подошва резиновая
10. Ограничитель (2 шт.)
11. Рычаг зажимной (2 шт.)
12. Платформа
10
11
12
17
Устройство и принцип работы шлифмашины
• Общий вид шлифмашины показан на рисунке, ее подробное
устройство приведено на схеме сборки.
• В корпусе размещены основные узлы шлифмашины: коллек
-
торный электродвигатель, электрооборудование, передаточ
-
ный узел и другие детали (см. схему сборки). Крутящий момент
от вала электродвигателя передается на передаточный узел,
связанный с платформой 12. Передаточный узел преобразует
вращательное движение вала коллекторного электродвигателя
в сложное возвратно-поступательное движение платформы 12
в горизонтальной плоскости. К платформе 12 приклеена рези-
новая подошва 9 (далее «подошва»), предназначенная для сни
-
жения вибраций и улучшения условий шлифования. Установка
и крепление шлифлиста на подошве 9 осуществляется с помо
-
щью проволочных зажимов 1 и зажимных рычагов 11. Ограничи
-
тель 10 предназначен для фиксации зажимного рычага 11. При
работе шлифмашину удерживают за рукоятку дополнительную
3 и за рукоятку 6. Рукоятка дополнительная 3 и рукоятка 6 вы-
полнена за единое целое с корпусом 2.
• Подвод электроэнергии к электродвигателю осуществляется
с помощью кабеля электропитания с вилкой 7. Блокировочная
кнопка 5 предназначена для фиксирования выключателя 4 во
включенном положении, что используется при длительной и
непрерывной работе шлифмашины. Выключатель 4 предназна
-
чен для включения и выключения шлифмашины. При шлифова
-
нии деревянных заготовок на штуцер шлифмашины (см. схему
сборки) устанавливается пылеотводящий патрубок 8. Пылеот
-
водящий патрубок 8 позволяет выполнить подключение шлиф
-
машины к промышленному пылесосу. Для возможности отсоса
пыли, образующейся при шлифовании деревянных заготовок
в шлифлисте, платформе 12 и подошве 9 выполнено несколько
отверстий.
• Процесс шлифования поверхности заготовки осуществляется
абразивными зернами шлифлиста за счет сложного возврат
-
но-поступательного движения платформы 12. Подача и прижим
шлифмашины по поверхности заготовки осуществляется вруч
-
ную за счет усилия пользователя.
