Машина шлифовальная плоская OS-150-90, артикул 3 05 04 005
Машина шлифовальная плоская OS-150-90, артикул 3 05 04 005
Приложение Б, информационное, справочное

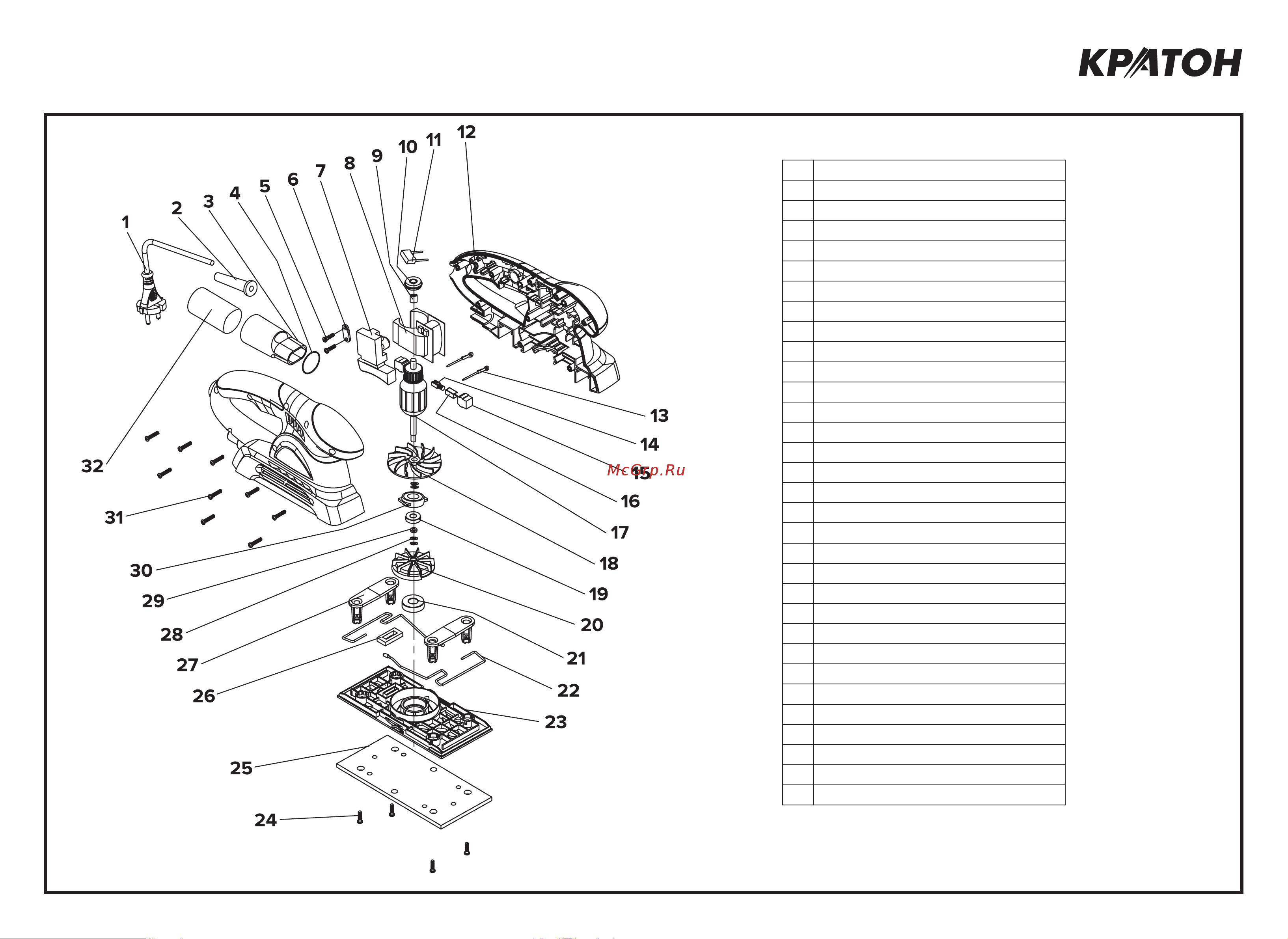

Машина шлифовальная плоская OS-150-90. Схема сборки, лист 1 - листов 1
1 Кабель электропитания
2 Муфта
3 Патрубок
4 Кольцо
5 Винт
6 Прижим
7 Выключатель
8 Статор в сборе
9 Подшипник игольчатый
10 Элемент уплотнительный
11 Конденсатор
12 Корпус (из двух частей)
13 Провод
14 Щетка угольная
15 Щеткодержатель
16 Втулка щеткодержателя
17 Ротор в сборе
18 Крыльчатка
19 Подшипник 627
20 Фланец
21 Подшипник 6001
22 Зажим
23 Рама
24 Винт
25 Пластина
26 Прокладка
27 Держатель
28 Шайба
29 Втулка
30 Элемент уплотнительный
31 Винт
32 Патрубок
