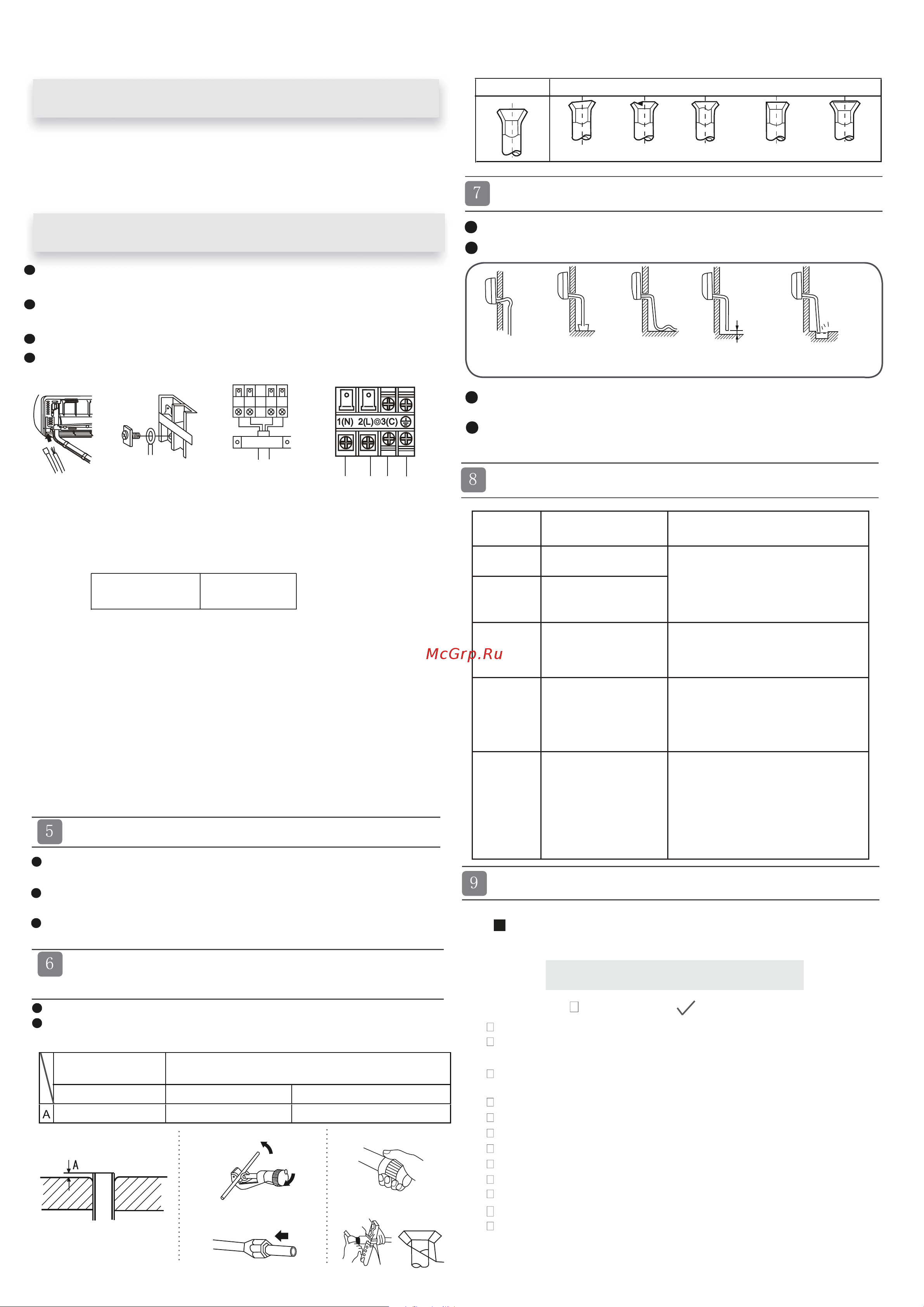

Candy ACI-18HRR103/R3 [54/86] Avariyaviy signalizatsiya
![Candy ACI-09HRR103/R3 [54/86] Avariyaviy signalizatsiya](/views2/2015314/page54/bg36.png)
Shlang kanalizatsiyaga
tushirilgan
(yoqimsiz hid)
To'lqinsimon
egilgan
joylarining
5 sm dan
Borligi
ko'tarilishning
Uchi mavjudligi
suvga tushirilgan
Kichik masofa
erdan
To‘g‘ri Noto‘g‘ri
Qiyali kesim KertiklarO‘yiqlar Notekis konus Uzun konus
12
Ichki blokni o‘rnatishdan keyin bloklarni bog‘lovchi
kabelini ulash
Elektrta'minot zanjiri
Xladagent quvurlarini kesish va kengaytirish
(razvaltsovka qilish)
Montajdan keyingi tekshiruvlar va sinovlar
Avariyaviy signalizatsiya
Drenaj liniyasi
1. Bloklarni ulash kabelini tashqi blokdan xladagent quvurlari o‘tkazilgan devor
teshigining chap tomoniga o‘tkazing.
2. Kabelni old tomondan o‘tkazib chiqaring. Qisqichli halqasini yasash orqali
kabelni ulang.
Ichki blokni o‘rnatishdan oldin bloklarni bog‘lovchi
kabelini ulash
Bloklarni ulash kabelini tashqi blokdan ichki blok korpusining orqa qismidagi
teshigiga o‘tkazing. Kabelni old tomondan o‘tkazib chiqaring.
Qisqichli paneldagi qisqichli vintlarni bo‘shating va kabelning uchlarini kontaktlar
blokiga to‘liq kiriting, so‘ngra vintlarni mahkamlash orqali kontaktlarni mahkamlang.
Kabel mahkam o‘rnatilganligiga ishonch hosil qilish uchun uni yengilgina tortib ko‘ring.
Kabelni ulagandan so‘ng, kabelni kabel qisqichi bilan mahkamlang.
Bloklararo
kabel›
4G1.0 mm
2
1. Elektr kabeli shikastlangan bo'lsa, u ishlab chiqaruvchi, vakolatli xizmat ko'rsatish
markazi yoki malakali mutaxassis tomonidan almashtirilishi kerak. Foydalanilgan
bloklararo sim turi PVS (VVG) (imp.belgisi H07RN-F ).
2. Agar boshqaruv panelidagi saqlagich (predoxranitel') kuygan bo'lsa, uni yangi
T.3.15A / 250VAC (ichki blok uchun) turi bilan almashtirish kerak.
3. Elektrmontaj ishlari mintaqaviy me'yorlar va EO'Q ga muvoq amalga
oshirilishi kerak.
4. Elektrta'minot simi vilkasi va rozetka to'silmagan bo'lishi kerak.
5. Konditsionerning elektr ta'minoti zanjirining ajratgichi sifatida barcha
polyuslari ajraladigan va kontaktlar orasidagi masofa 3 mm dan kam bo‘lmagan
viklyuchatel'lardan foydalanish kerak. Viklyuchatel' barqaror simga o‘rnatilishi lozim.
6. ACI-12HTR03/R3-IN modeli uchun bloklararo ulash kabelining kesimi 4G1,5 mm
2
.
Eslatma:
Kabelni ulashda ichki va tashqi bloklarning klemma panellaridagi ulanishlarning
belgilanish va raqamlanishga o›xshash tarzda rioya qiling.
Ushbu qoidaga rioya qilmaslik, konditsionerning noto›g›ri ishlashiga va uning
tarkibiy qismlarining shikastlanishiga olib kelishi mumkin.
Konditsionerda quvvat uyasi (gnezdosi) bo'lgan alohida kuchli to'k zanjiri
bo'lishi kerak.
Konditsionerdan namlik yuqori bo'lgan muhitda foydalanilganda, elektr
tokining oqib chiqib ketishidan himoyalangan viklyuchatel'ni o'rnatish zarur.
Boshqa hollarda, haddan tashqari elekt yuklanishidan himoyalangan
viklyuchatel'ni o'rnatish tavsiya etiladi.
Quvur uchini quvur kesgich bilan kesib oling, burmalarni olib tashlang.
Qotiruvchi gayka o'rnatilgandan so'ng, kengaytiruvchi dastgoh yordamida
kengaytiring (razvaltsovka qiling)
Drenaj liniyasi har doim pastga egilgan bo'lishi kerak.
Quyida drenaj liniyasini noto'g'ri o'rnatishga misollar keltirilgan.
Ichki blokning drenaj tagligiga suv quying va suv drenaj liniyasi orqali
tashqariga chiqarilayotganligini tekshiring.
Agar drenaj shlangi xona ichidan o'tkazilgan bo'lsa, uni issiqlik izolyatsiyasi
bilan qoplash kerak.
ontaj va foydalanish qo'llanmasidan qanday
foydalanishni iste'molchiga tushuntiring
Quyidagi bandlar bo'yicha tekshiring
Belgini qo'ying
Quvurlar ulangan joyda xladagentning oqib chiqib ketishi mavjudmi?
Xladagent quvurlari birlashtiruvchi qismlarining issiqlik o'tkazmaydigan material
bilan qoplanganmi?
Tashqi va ichki bloklarning elektr kabellari klemma kolodkasi kontaktlariga to'g'ri
ulanganmi?
Elektr kabellari klemmal kolodkasiga ishonchli mahkamlanganmi?
hosil bo'lgan suyuqlik drenaj tagligidan qiyinchiliksiz chiqariladimi
Yerga ulash to'g'ri amalga oshirilganmi
Ichki blok devorga ishonchli mahkamlanganmi?
Elektr ta'minoti pasportdagi ma'lumotlarga muvoq keladimi?
Me'yordan ortiq shovqin mavjud emasmi?
Ichki blok displeyi to'g'ri ishlayaptimi?
Sovutish va isitish (issiqlik nasosi uchun) to'g'ri tarzda bajarilmoqdami?
Haroratni tartibga solish to'g'ri bajarilmoqdami?
Kod Nosozlik Sabab
E1
Havo harorati
datchigining hatosi
Ulanshning uzilishi.
Termistor nosoz.
Boshqaruv paneli nosoz
E2
Issiqlik almashtirib
beruvchi qurilmaning
harorat datchigida hatolik
E4
Ichki blok EEPROM
platasidagi xatolik
EEPROM ma'lumotlaridagi xatolik.
EEPROM nosoz.
Boshqaruv paneli nosoz.
E7
Tashqi va ichki
bloklar o'rtasidagi
aloqa xatoligi
Noto'g'ri elektr ulanishi yoki bloklararo
zanjir simidagi uzilish.
Boshqaruv paneli nosoz.
E14
Ichki blok
ventilyatorning
nosozligi
Ventilyatorning elektrodvigatelining
ichki simlaridagi uzilish
Elektrodvigatelning quvvat
simlarining uzilishi.
Boshqaruv paneli nosoz.
Ichki blok
Tashqi blokka ulanuvchi
4. Konusni kengaytiring
2. Burmalarni olib tashlang1. Quvurni kesing
3. Birlashtiruvchi gaykani
o'rnating
Siqish
1.5~2.0 mm1.0~1.5 mm0~0.5 mm
Siqish (yumaloq gayka bilan)Siqish (qattiq)Siqish
Oddiy kengaytirish (razvaltsovka qilish) dastgohiR32 uchun burab
chiqarish
