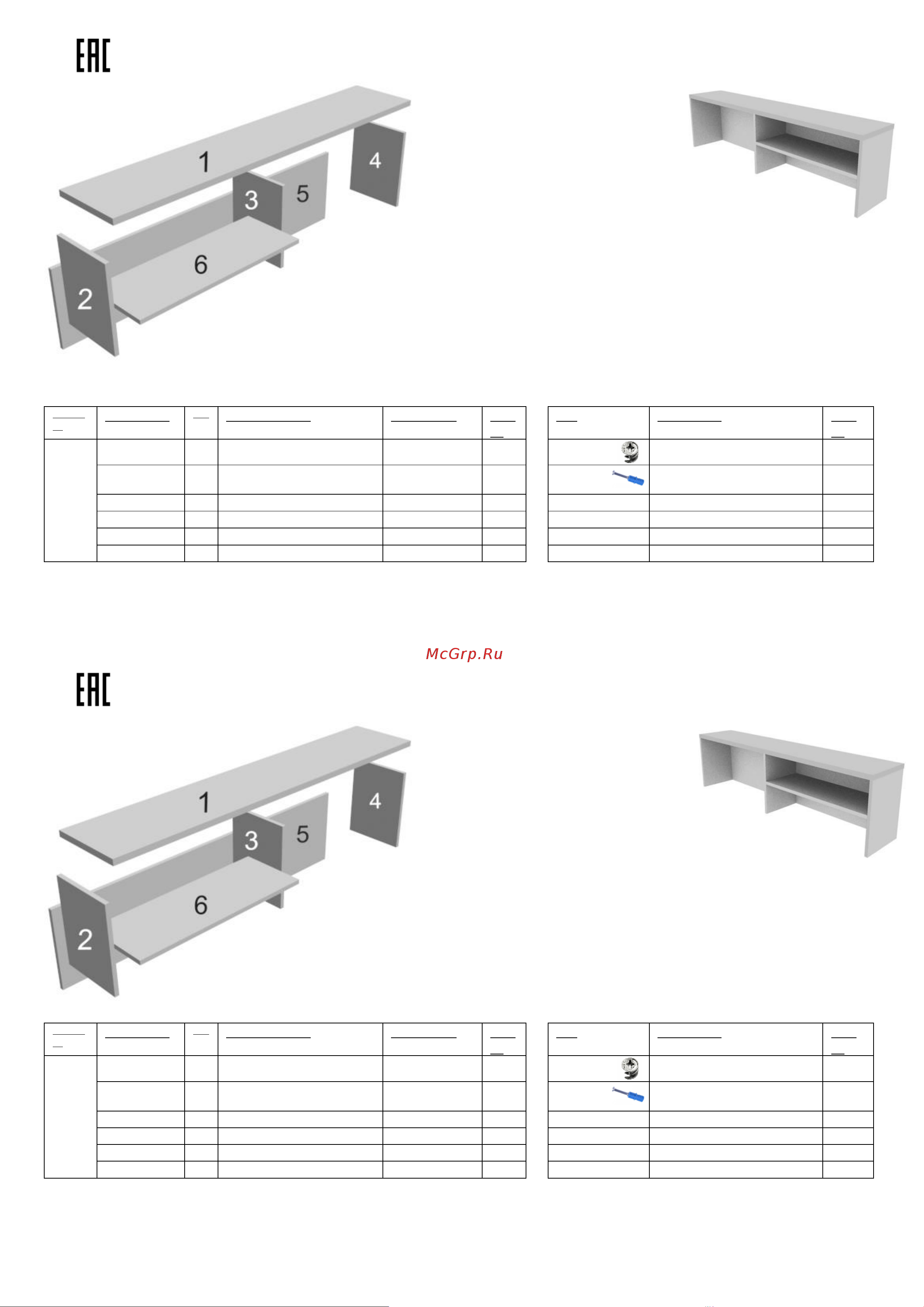

МОНОЛИТ НМ40 Надстройка на стол 1304х264х346
1. Перед сборкой изделия
постелите на пол
плотную бумагу или
ткань.
2. В глухие отверстия
диаметром 8 мм крышки
1 и задней стенки 5
вставьте втулки эксцентриковых стяжек и шканты в
соответствии с ответными отверстиями на боках 2, 4 и
перегородки 3. В глухие отверстия диаметром 15 мм
боков 2, 4 и перегородки 3 вставьте эксцентрики. В
торцевые отверстия полки 6 вставьте полкодержатели.
3. Соедините полку 6 и бока 2, 3 или 3, 4, присоедините
заднюю стенку 5 и оставшийся бок, установите
крышку 1, затяните эксцентрики.
4. На эксцентрики установите заглушки.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические
изменения, не ухудшающие эксплуатационных свойств.
______________________________________________
МОНОЛИТ НМ40 Үстелге қондырма 1304х264х346
1. Бұйымды құрастырар
алдында еденге қатты қағаз
немесе мата төсеңіз.
2. Қақпақтың 1 және артқы
қабырғаның 5 диаметрі 8
мм бітеу тесігіне бүйірдегі
2, 3, 4 қарсы тесіктерге
сәйкес эксцентрикалы тұтастырғыш төлкесін және
шканттарды қойыңыз. Бүйірлердің 2, 3 және 4 диаметрі
15 мм бітеу тесіктеріне эксцентрика қойыңыз. Сөренің
6 шетжақ саңылауларына сөре ұстағыштарды қойыңыз.
3. Сөре 6 және бүйірлер 2, 3 немесе 3, 4 қосыңыз, артқы
қабырғаны 5 және қалған бүйірді біріктіріңіз, қақпақты
1 орнатыңыз, эксцентриканы тартыңыз.
4. Эксцентрика үшін бітеуіштерді орнатыңыз.
Назар аударыңыз! Өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және
технологиялық өзгертулер енгізу құқығын өзіне қалдырады.
упаков
ка
код детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
НМ40
04.00127
1
крышка
1304х264х22
1
40-201
стяжка эксцентриковая
6
04.00129
2
бок левый
324х244х16
1
40-203
стяжка эксцентриковая
(шток)
6
04.00130
3
перегородка
324х244х16
1
40-207
шкант
12
04.00131
4
бок правый
324х244х16
1
40-924
полкодержатель
4
04.00136
5
стенка задняя
1300х324х16
1
04.00142
6
полка
624х244х16
1
упаков
ка
код детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
НМ40
04.00127
1
крышка
1304х264х22
1
40-201
стяжка эксцентриковая
6
04.00129
2
бок левый
324х244х16
1
40-203
стяжка эксцентриковая
(шток)
6
04.00130
3
перегородка
324х244х16
1
40-207
шкант
12
04.00131
4
бок правый
324х244х16
1
40-924
полкодержатель
4
04.00136
5
стенка задняя
1300х324х16
1
04.00142
6
полка
624х244х16
1
Содержание
- ______________________________________________ 1
- Алдында еденге қатты қағаз немесе мата төсеңіз 1
- Бұйымды құрастырар 1
- В глухие отверстия 1
- Внимание фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические 1
- Диаметром 8 мм крышки 1 и задней стенки 5 вставьте втулки эксцентриковых стяжек и шканты в соответствии с ответными отверстиями на боках 2 4 и перегородки 3 в глухие отверстия диаметром 15 мм боков 2 4 и перегородки 3 вставьте эксцентрики в торцевые отверстия полки 6 вставьте полкодержатели 1
- Заднюю стенку 5 и оставшийся бок установите крышку 1 затяните эксцентрики 1
- Изменения не ухудшающие эксплуатационных свойств 1
- Монолит нм40 надстройка на стол 1304х264х346 1
- Монолит нм40 үстелге қондырма 1304х264х346 1
- На эксцентрики установите заглушки 1
- Назар аударыңыз өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және 1
- Перед сборкой изделия 1
- Плотную бумагу или 1
- Постелите на пол 1
- Соедините полку 6 и бока 2 3 или 3 4 присоедините 1
- Сөре 6 және бүйірлер 2 3 немесе 3 4 қосыңыз артқы 1
- Технологиялық өзгертулер енгізу құқығын өзіне қалдырады 1
- Ткань 1
- Эксцентрика үшін бітеуіштерді орнатыңыз 1
- Қабырғаны 5 және қалған бүйірді біріктіріңіз қақпақты 1 орнатыңыз эксцентриканы тартыңыз 1
- Қабырғаның 5 диаметрі 8 мм бітеу тесігіне бүйірдегі 2 3 4 қарсы тесіктерге сәйкес эксцентрикалы тұтастырғыш төлкесін және шканттарды қойыңыз бүйірлердің 2 3 және 4 диаметрі 15 мм бітеу тесіктеріне эксцентрика қойыңыз сөренің 6 шетжақ саңылауларына сөре ұстағыштарды қойыңыз 1
- Қақпақтың 1 және артқы 1
