2
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ КОМПОНЕНТНЫЙ
КАБЕЛЬ
■Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему
оборудование. Это может привести к поломке телевизора.
■В этом разделе НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ большинство рисунков
соответствуют моделям
47/55LX9
***
.
■ Приведенное изображение может отличаться от вашего телевизора.
Этот телевизор способен принимать цифровые сигналы, поступающие по кабелю/антенне, без
внешней телеприставки. Однако если вы принимаете цифровые сигналы от цифровой
телеприставки или другого внешнего устройства, обратитесь к схеме, приведенной ниже.
► Поддерживаемый аудиоформат HDMI: Dolby Digital, PCM.
Аудиоформат DTS не поддерживается.
Входные порты Component
Для получения более качественной картинки подключите DVD-проигрыватель к входным портам
компонентного сигнала, как это показано ниже.
Сигнал Компонент HDMI
480i/576i O X
480p/576p O O
720p/1080i O O
1080p
O
(только 50 Гц / 60
Гц)
O
(24 Гц / 30 Гц /
50 Гц / 60 Гц)
Порты компонентного
сигнала на телевизоре
YPB PR
Выходные видеоразъемы
на DVD-проигрывателе
YP
B PR
Y B-Y R-Y
YCbCr
YPbPr
1
2
или
1

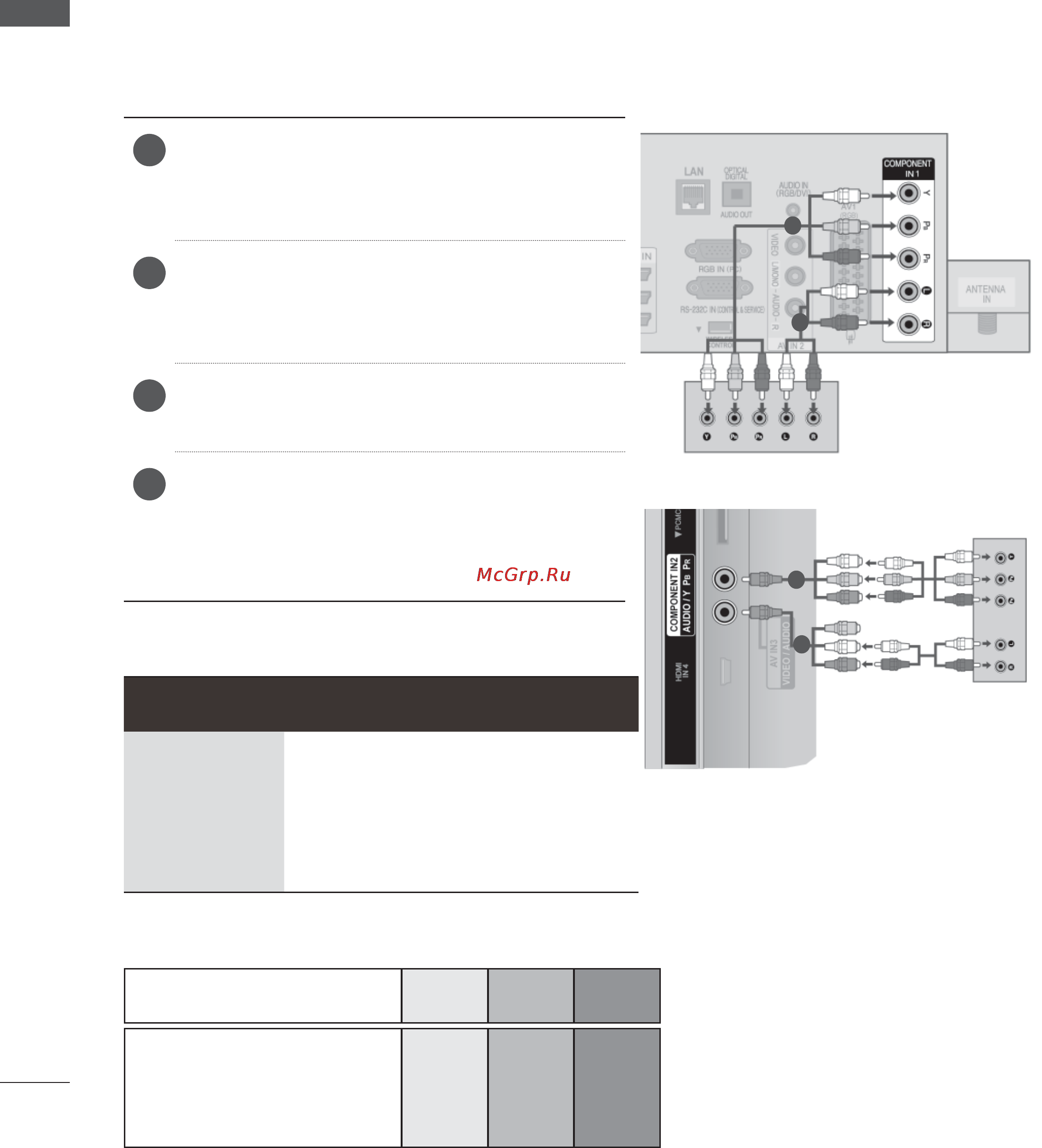

Подключите выходные видеоразъемы
(
Y,
P
B, PR
)
внешнего устройства (цифровой
приставки, DVD-проигрывателя и т. д.) к
КОМПОНЕНТНОМУ ВИДЕОВХОДУ на
телевизоре.
2
Подключите выходные аудиоразъемы
внешнего устройства (цифровой приставки,
DVD-проигрывателя и т. д.) к
КОМПОНЕНТНОМУ АУДИОВХОДУ на
телевизоре.
3
Включите внешнее оборудование.
(
Инструкции по эксплуатации см. в
документации внешнего устройства.)
4
С помощью кнопки INPUT на пульте
дистанционного управления выберите
источник входного сигнала
Component1 .
Если выполнено подключение к
COMPONENT IN 2, выберите
источник входного сигнала Component2.
