Название и назначение частей

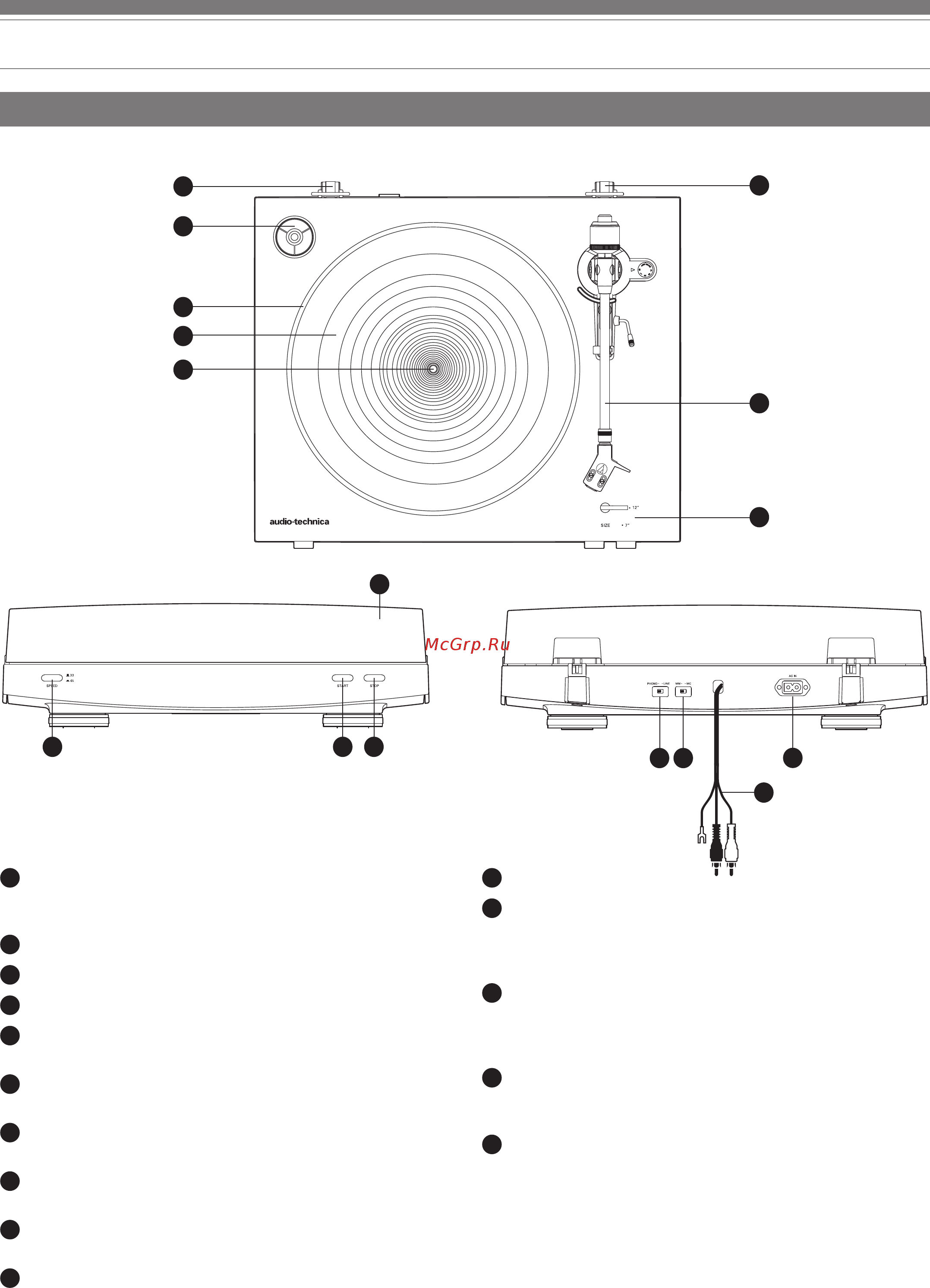

Общий вид

8 9

12 13

Адаптер для грампластинок на 45 об/мин (изображен на

месте хранения)

Служит для выбора скорости вращения грампластинки: (33-1/3 или 45 об/мин).

Диск проигрывателя

Резиновый мат

Шпиндель

Фиксаторы петель крышки

Точки крепления съемной крышки на петлях.

Тонарм

Подробное описание см. в разделе “Тонарм” на стр. 4.

Переключатель размера грампластинки

Установите согласно размеру грампластинки (7 или 12 дюймов).

Кнопка переключения скорости вращения диска

Служит для выбора скорости вращения грампластинки: (33-1/3 или 45 об/мин).

КНОПКА START (ПУСК)

После нажатия раскручивается диск и тонарм перемещается к началу грампластинки.

КНОПКА STOP (СТОП)

После нажатия тонарм возвращается в исходное положение и диск останавливается.

Пылезащитная крышка

Переключатель предусилителя

Для подключения проигрывателя к входу PHONO (звукосниматель) усилителя, установите

этот переключатель в положение PHONO. Для подключения проигрывателя к входу AUX

(вспомогательный) усилителя, установите этот переключатель в положение LINE.

Переключатель типа головки MM (VM)/MC

При использовании головки звукоснимателя MM (VM) типа, установите этот

переключатель в положение MM. При использовании головки звукоснимателя MC типа,

установите этот переключатель в положение MC.

Стереокабель со штекерами RCA (с проводом заземления)

Подключите ко входам PHONO (провод заземления к разъему заземления) или AUX

(LINE) ресивера, усилителя или другого подключаемого устройства.

Гнездо для шнура питания

Подключите шнур питания сюда.
