Audio-Technica AT-LPW30 [4/15] Название и назначение частей
![Audio-Technica AT-LPW30 Teak (AT-LPW30TK) [4/15] Название и назначение частей](/views2/1721646/page4/bg4.png)
3

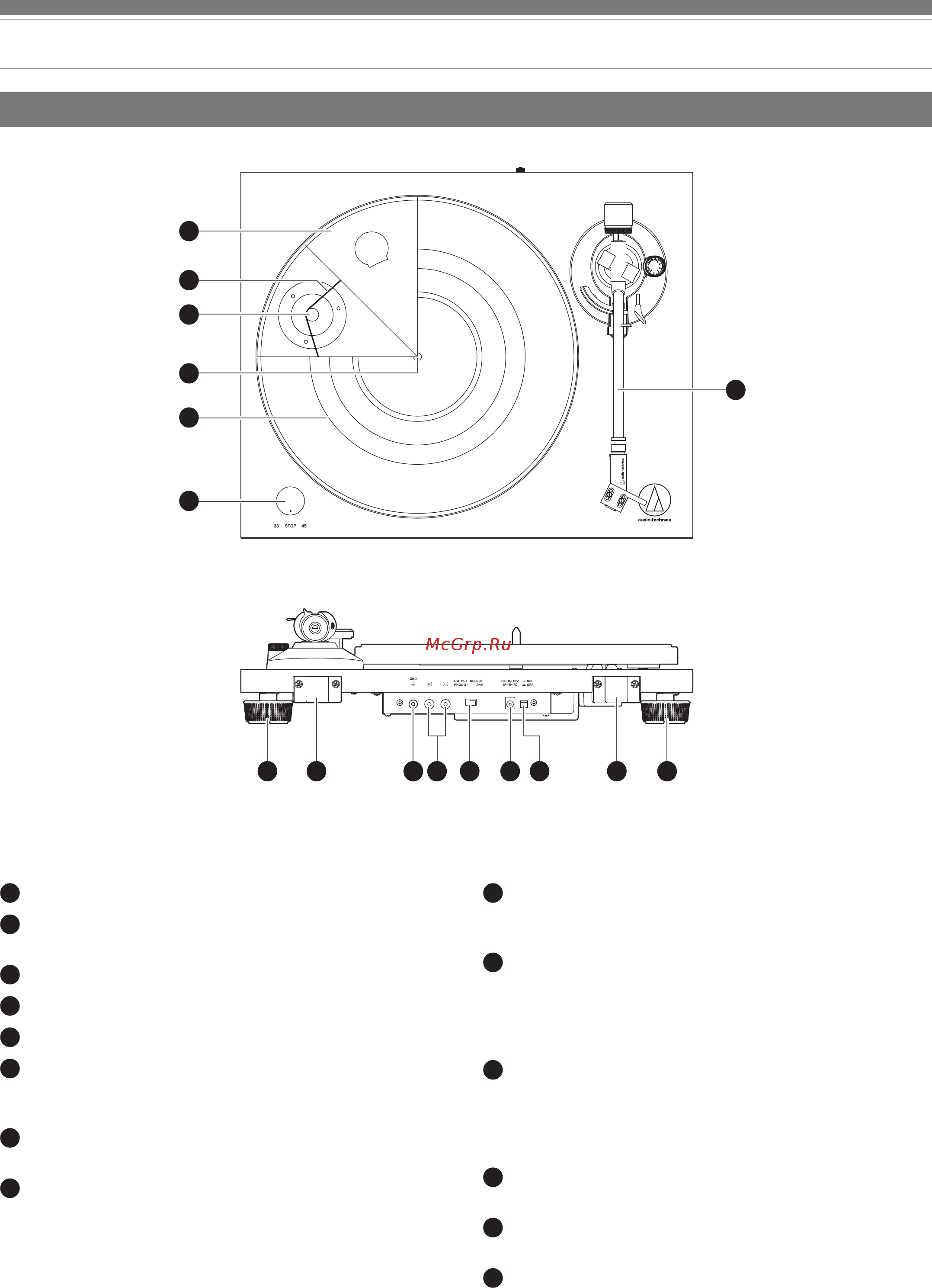

Название и назначение частей
Общий вид
9
Клемма заземления (общая)
Подключите клемму заземления (общую) усилителя к этой клемме
посредством жилы заземления аудио-кабеля RCA.
10
Клеммы стерео-выхода
Подключите аудио-кабель RCA. Подключите его либо ко входному
разъему PHONO усилителя или к его линейному входу LINE. Красная
клемма соответствует правому каналу, а белая клемма - левому
каналу.
11
Переключатель выходного сигнала
Для подключения проигрывателя входному разъему PHONO
усилителя, установите этот переключатель в положение PHONO.
Для подключения проигрывателя к входу AUX (вспомогательный)
усилителя, установите этот переключатель в положение LINE.
12
Входной штепсель питания
Подключить выпрямитель переменного тока.
13
Выключатель питания
Для включения/выключения питания проигрывателя.
14
Держатель шарниров пылезащитной крышки
1
Диск проигрывателя
2
Приводной ремень
Необходимо установить для работы.
3
Моторный шкив
4
Шпиндель
5
Коврик проигрывателя
6
Ручка управления
Используется для запуска, остановки, а также для регулировки
скорости вращения диска.
7
Тонарм
Подробное описание см. в разделе “Тонарм” на стр. 4.
8
Ножки
Служат для регулировки горизонтального положения проигрывателя.
8 8
7
1
2
3
4
5
6
9 11 12 1414 1310
