Название и назначение частей

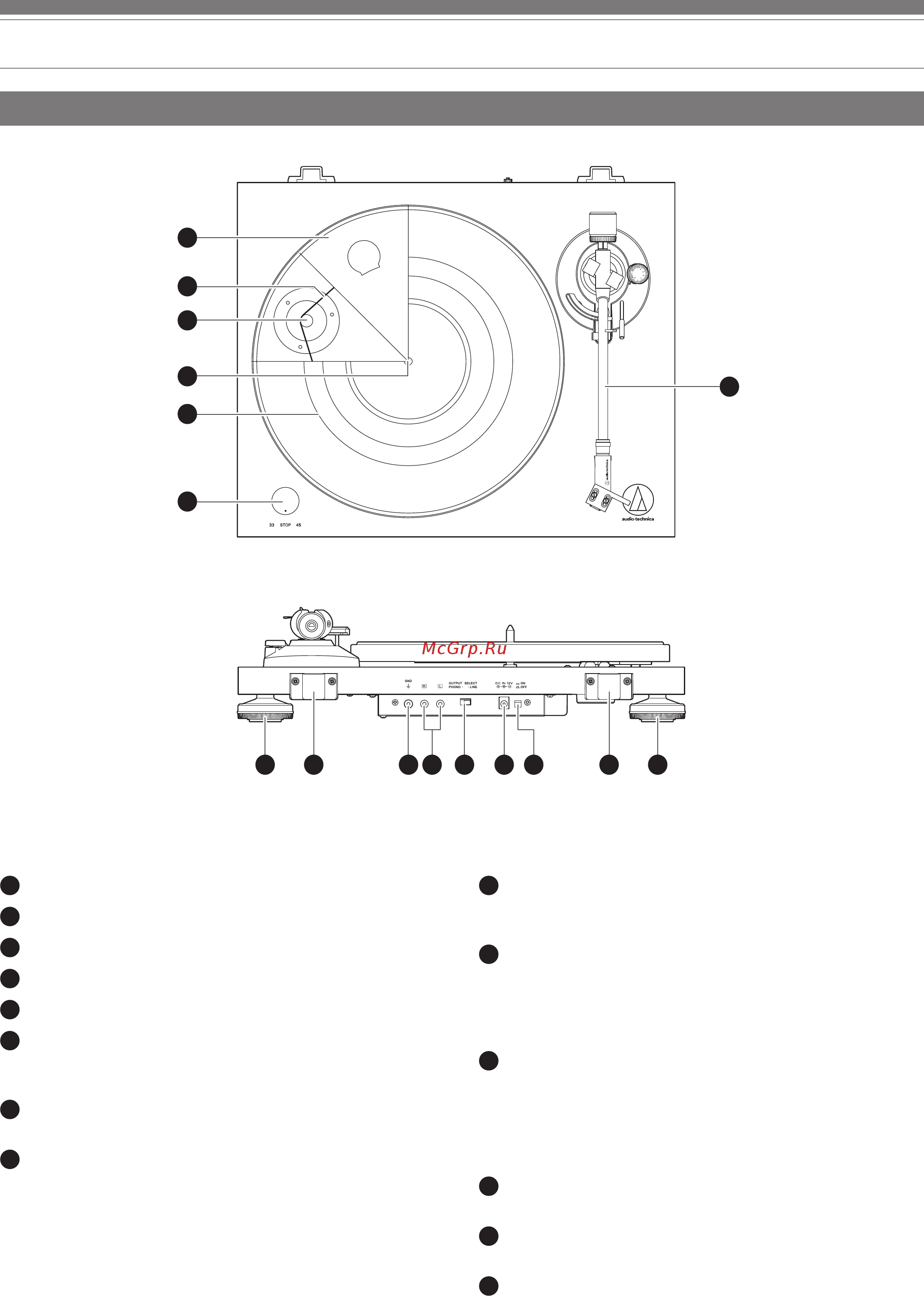

Общий вид

Клемма заземления (общая)

Подключите клемму заземления (общую) усилителя к этой

клемме посредством жилы заземления аудио-кабеля RCA.

Клеммы стерео-выхода

Подключите аудио-кабель RCA. Подключите его либо ко

входному разъему PHONO усилителя или к его линейному

входу LINE. Красная клемма соответствует правому каналу, а

белая клемма — левому каналу.

Переключатель выходного сигнала

Для подключения проигрывателя входному разъему PHONO

усилителя, установите этот переключатель в положение

PHONO. Для подключения проигрывателя ко входу AUX

(вспомогательный) усилителя установите этот переключатель

в положение «LINE».

Входной штепсель питания

Подключить выпрямитель переменного тока.

Выключатель питания

Для включения/выключения питания проигрывателя.

Держатель шарниров пылезащитной крышки

Места крепления шарниров пылезащитной крышки.

Диск проигрывателя

Приводной ремень

Шкив электродвигателя (латунный цвет)

Шпиндель

Резиновый мат

Ручка управления

Используется для запуска и остановки воспроизведения, а

также выбора скорости диска проигрывателя.

Тонарм

Подробное описание см. в разделе «Тонарм» на стр. 5.

Ножки

Служат для регулировки горизонтального положения

проигрывателя.

8 8

11 12 1414 1310
