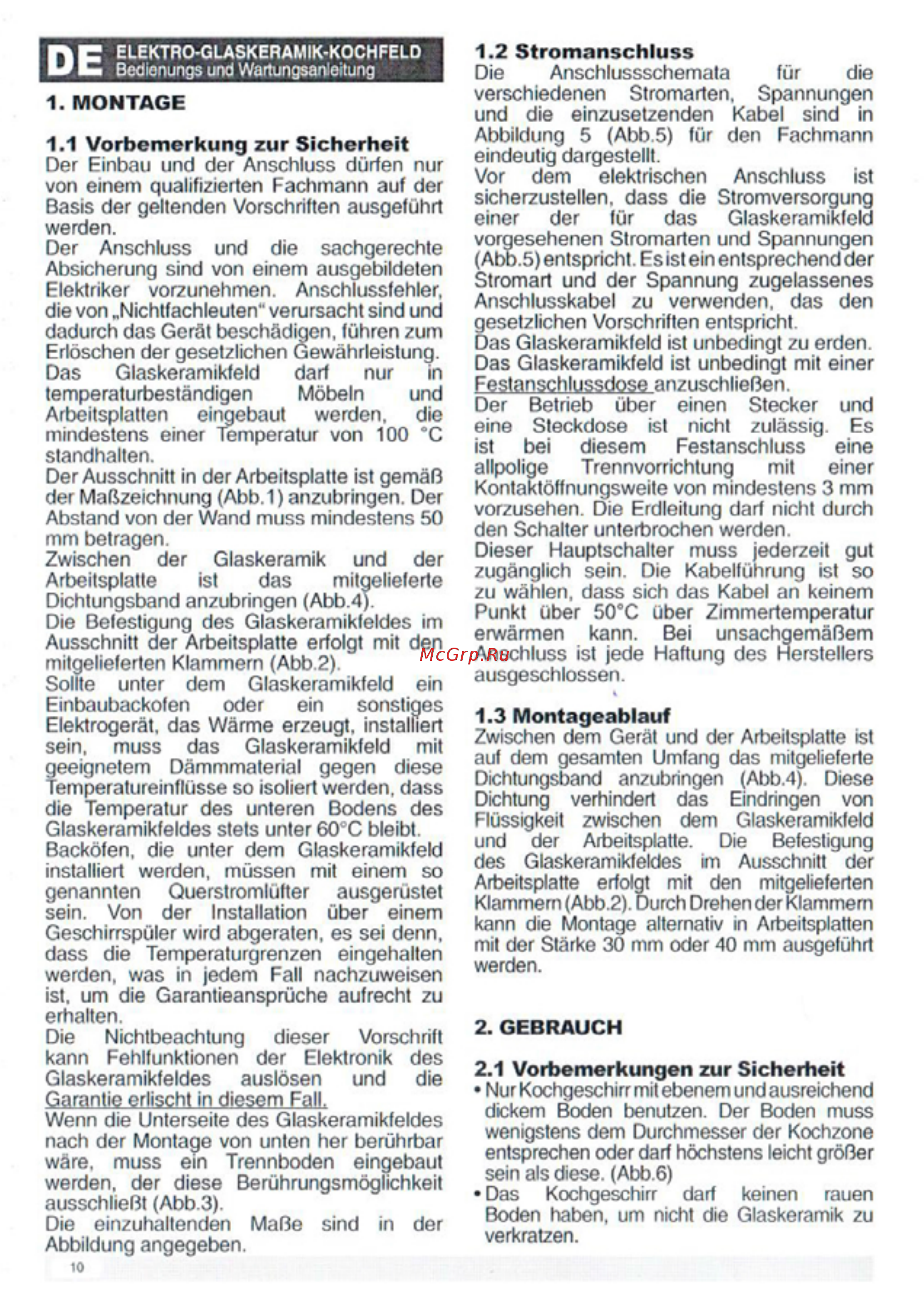

ELEKTRO GLASKERAMIK KOCHFELD Bedienungs und Wartungsan eitung 1 MONTAGE 1 1 Vorbemerkung zur Sicherheit Der Einbau und der Anschluss dürfen nur von einem qualifizierten Fachmann auf der Basis der geltenden Vorschriften ausgeführt werden Der Anschluss und die sachgerechte Absicherung sind von einem ausgebildeten Elektriker vorzunehmen Anschlussfehler die von Nichtfachleuten verursacht sind und dadurch das Gerät beschädigen führen zum Erlöschen der gesetzlichen Gewährleistung Das Glaskeramikfeld darf nur in temperaturbeständigen Möbeln und Arbeitsplänen eingebaut werden die mindestens einer Temperatur von 100 C standhallen Der Ausschnitt in der Arbeitspläne ist gemäß der Maßzeichnung Abb 1 anzubringen Der Abstand von der Wand muss mindestens 50 mm betragen Zwischen der Glaskeramik und der Arbeitspläne ist das mitaelielerte Dichtungsband anzubringen Abb 4 Die Befestigung des Glaskeramikfeldes im Ausschnitt der Arbeitspläne erfolgt mit den mitgelieferten Klammern Abb 2 Sollte unter dem Glaskeramikfeld ein Einbaubackofen oder ein sonstiges Elektrogerät das Wärme erzeugt installiert sein muss das Glaskeramikfeld mit geeignetem Dämmmaterial gegen diese Temperatureinflüsse so isoliert werden dass die Temperatur des unteren Bodens des Glaskeramikfeldes stets unter 60 C bleibt Backöfen die unter dem Glaskeramikfeld installiert werden müssen mit einem so genannten Ouerstromlüfter ausgerüstet sein Von der Installation über einem Geschirrspüler wird abgeraten es sei denn dass die Temperalurgrenzen eingehalten werden was in jedem Fall nachzuweisen ist um die Garantieansprüche aufrecht zu erhalten Die Nichtbeachtung dieser Vorschrift kann Fehlfunktionen der Elektronik des Glaskeramikfeldes auslösen und die Garantie erlischt in diesem FalL Wenn die Unterseite des Glaskeramikfeldes nach der Montage von unten her berührbar wäre muss ein Trennboden eingebaut werden der diese Berührungsmöglichkeil ausschließt Abb 3 Die einzuhaltenden Maße sind in der Abbildung angegeben 1 2 Stromanschluss Die Anschlussschemata für die verschiedenen Stromarien Spannungen und die einzusetzenden Kabel sind in Abbildung 5 Abb 5 für den Fachmann eindeutig dargestellt Vor dem elektrischen Anschluss ist sicherzustellen dass die Stromversorgung einer der für das Glaskeramikfeld vorgesehenen Stromarten und Spannungen Abb 5 entspricht Es ist ein entsprechend der Stroman und der Spannung zugelassenes Anschlusskabel zu verwenden das den gesetzlichen Vorschriften entspricht Das Glaskeramikfeld ist unbedingt zu erden Das Glaskeramikfeld ist unbedingt mit einer Festanschlussdose anzuschließen Der Betrieb über einen Stecker und eine Steckdose ist nicht zulässig Es ist bei diesem Festanschluss eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweile von mindestens 3 mm vorzusehen Die Erdleitung dad nicht durch den Schaller unterbrochen werden Dieser Hauptschalter muss jederzeit gut zugänglich sein Die Kabelführung ist so zu wählen dass sich das Kabel an keinem Punkt über 50 C über Zimmertemperatur erwärmen kann Bei unsachgemäßem Anschluss ist jede Haftung des Herstellers ausgeschlossen 1 3 Montageablauf Zwischen dem Gerät und der Arbeitspläne ist auf dem gesamten Umfang das milgelieferte Dichtungsband anzubringen Abb 4 Diese Dichtung verhindert das Eindringen von Flüssigkeit zwischen dem Glaskeramikfeld und der Arbeitspläne Die Befestigung des Glaskeramikfeldes im Ausschnitt der Arbeitspläne erfolgt mit den mitgelieferten Klammern Abb 2 Durch Drehen der Klammem kann die Montage alternativ in Arbeitsplänen mit der Stärke 30 mm oder 40 mm ausgeführt werden 2 GEBRAUCH 2 1 Vorbemerkungen zur Sicherheit Nur Kochgeschirr mit ebenem und ausreichend dickem Boden benutzen Der Boden muss wenigstens dem Durchmesser der Kochzone entsprechen oder darf höchstens leicht größer sein als diese Abb 6 Das Kochgeschirr darf keinen rauen Boden haben um nicht die Glaskeramik zu verkratzen
