20
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
• Работы по монтажу и подсоединению прибора к сети питания должны выполняться только
электриком, хорошо знакомым с требованиями нормативной документации и тщательно их
соблюдающим.
• После встраивания прибора необходимо обеспечить защиту от прикосновения к токоведущим
частям.
• Электрические характеристики прибора приведены на заводской табличке, расположенной на
корпусе варочной панели рядом с соединительной коробкой.
• Подсоединение к сети питание должно осуществляться с помощью кабеля с проводником
заземления или через многополюсный автоматический выключатель с расстоянием между
контактами 3 мм в разомкнутом положении.
• Электрический контур прибора должен быть отделен от источника питания с помощью таких
защитных устройств, как автоматический выключатель, плавкий предохранитель или контактор.
• Если прибор не оснащен разъемным соединением, то, согласно требованиям строительных
норм, средства отсоединения прибора от сети питания должны встраиваться в жесткую
электропроводку.
• Кабель питания должен быть проложен так, чтобы не касаться тех частей варочной панели,
которые могут нагреться во время работы.
Осторожно!
Данный прибор предназначен для подсоединения только к сети питания 230 В, 50/60 Гц.
Подсоединение проводника заземления является обязательным. Руководствуйтесь схемой
электрических соединений. Соединительная коробка расположена снизу с задней стороны корпуса
варочной панели. Чтобы снять крышку используйте отвертку средних размеров. Вставьте ее в
прорезь и снимите крышку.
Сеть питания
Подсоединение
Сечение кабеля
Кабель
Номинал устройства
защиты
230 В, 50/60 Гц
1 фаза + N
3 x 2,5 мм
2
H 05 VV - F
H 05 RR - F
25 A *
400 В; 50/60 Гц
2 фазы + N
4 x 1,5 мм
2
H 05 VV - F
H 05 RR - F
16 A *
* Рассчитано с учетом коэффициента одновременности согласно стандарту EN 60 335-2-6.

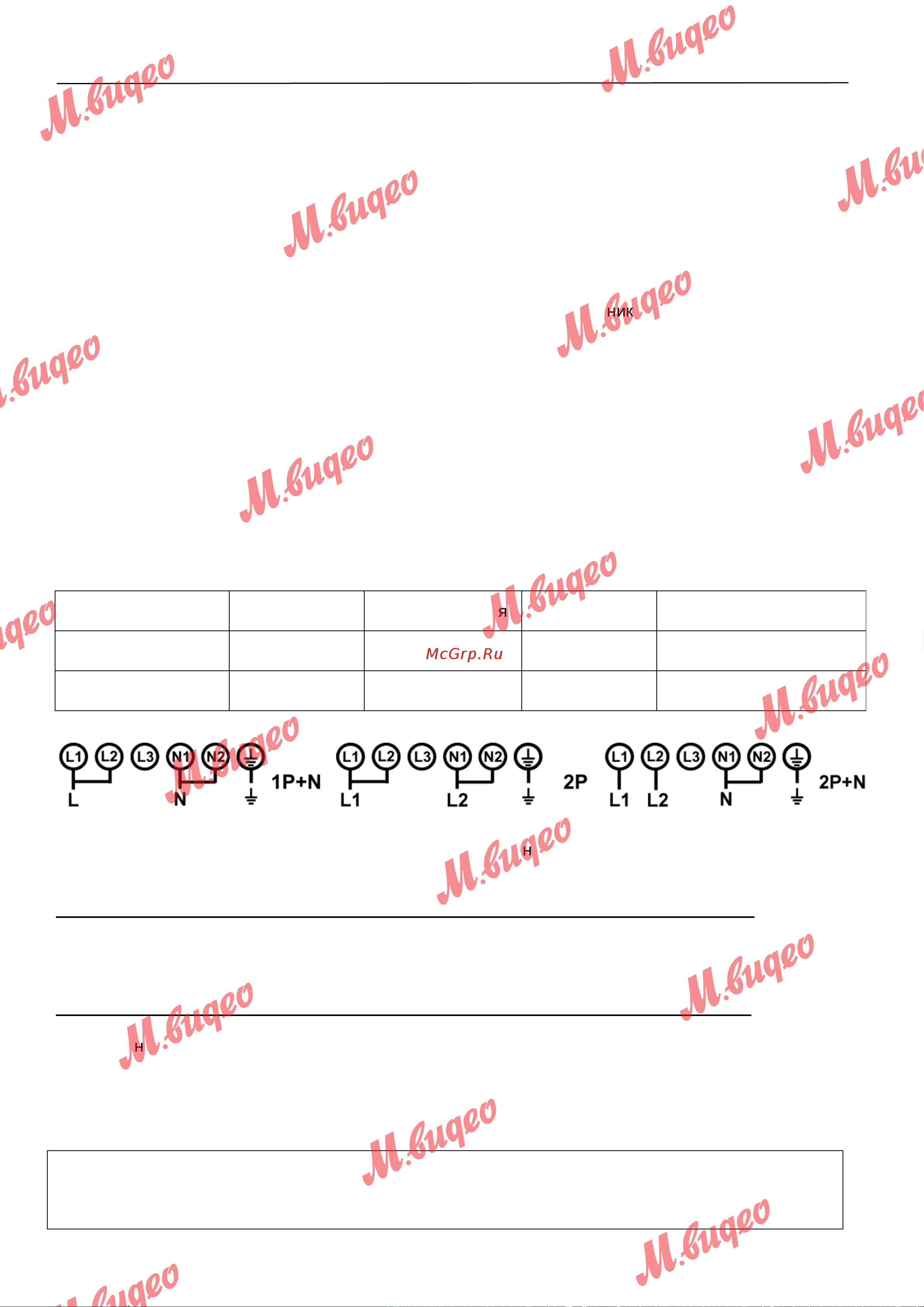

Подсоединение варочной панели
В зависимости от типа подсоединения используйте латунные перемычки, расположенные в коробке
рядом с зажимами.
Питание от однофазной сети 230 В пер. тока: 1 фазный + нулевой рабочий проводники
Установите первую перемычку между зажимами L1, L2, вторую – между N1 и N2.
Подсоедините проводник заземления к зажиму заземления, нулевой рабочий проводник N – к
зажиму N1 или N2, фазный проводник L – к зажимам L1 или L2.
Питание от двухфазной сети 400 В пер. тока: 2 фазных + нулевой рабочий проводники
Установите перемычку между зажимами N1 и N2.
Подсоедините проводник заземления к зажиму заземления, нулевой рабочий проводник N – к
зажиму N1 или N2, фазный проводник L1 – к зажиму L1, фазный проводник L2 – к зажиму L2.
Осторожно! Убедитесь, что проводники подсоединены к соответствующим зажимом, а
сами зажимы туго затянуты.
Производитель не несет никакой ответственности за ущерб, возникший в результате
ненадлежащего подсоединения к сети питания или который может возникнуть при
использовании прибора без заземления или с ненадлежащим заземлением.
