22

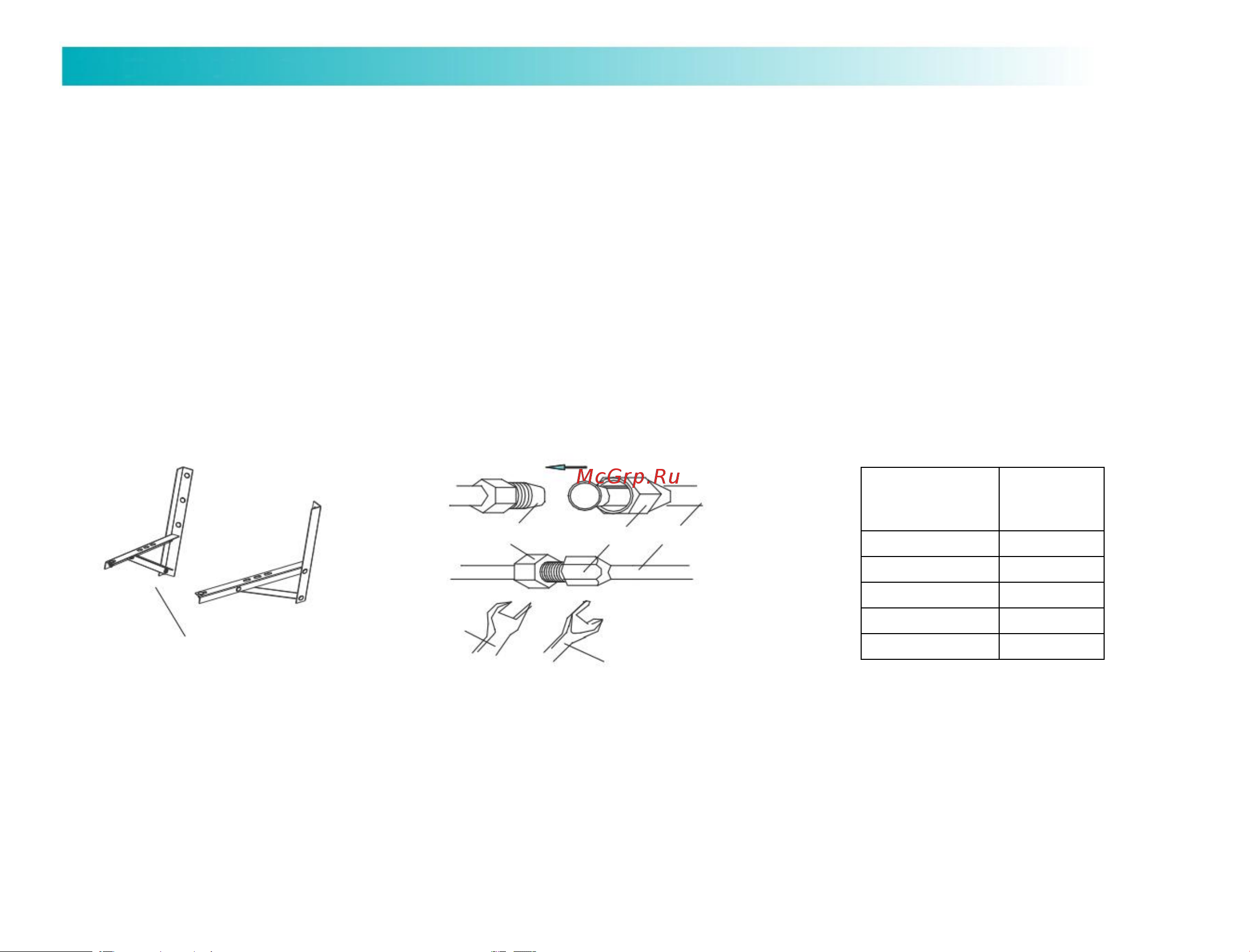

8. Установка наружного блока
Если для установки наружного блока требуются монтажные кронштейны, то
пользователь может приобрести их у нашей компании или агента (Рис. 10).
Соберите монтажную раму и опоры с помощью комплектных 6 винтов, плоских шайб,
пружинных шайб и гаек.
Просверлите 6 или более отверстий в стене согласно размерам ножек
кондиционера. Определите места для установки левой и правой опор. Убедитесь, что
левая и правая опоры находятся на одном уровне.
Закрепите монтажную раму на стене с помощью экспансивных болтов.
Закрепите наружный блок 4 болтами на монтажных кронштейнах.
Фитинги должны быть плотно завинчены; соединение должно быть плотным и
надежным.
При установке наружного блока корпус следует подвешивать на веревках, чтобы
предотвратить его падение.
При установке или ремонте следует защитить инструменты и компоненты от
падения.
Регулярно проверяйте надежность монтажной рамы.
9. Трубное соединение
Снимите крышку клапана наружного блока.
Выровняйте гайку с фланцем по центру резьбы и плотно завинтите гайку вручную.
Плотно завинчивайте гайку с фланцем динамометрическим ключом до тех пор, пока
динамометрический ключ не издаст «щелчок».
Для подсоединения трубопровода рекомендуется использовать динамометрический ключ. При
использовании другого гибкого или фиксированного гаечного ключа это может привести к
повреждению раструба из-за неправильного усилия.
Угол изгиба трубки не должен быть слишком маленьким, иначе трубка может сломаться,
поэтому персонал должен использовать трубогибочный станок для сгибания трубок.
Не допускайте попадания воды, пыли или песка в трубопровод.
Таблица 2
Размер
трубопровода
(мм/дюйм)
Крутящий
момент
(Н.м)
Ø6 (1/4'') 15~20
Ø9,52 (3/8'') 35~40
Ø12 (1/2'') 50~55
Ø15,88 (5/8'') 60~75
Ø19,05 (3/4'') 80~95
РУКОВОДСТВО ПО УСТАНОВКЕ
Монтажная опора
Гаечный ключ
Динамометрический ключ
Резьба
Гайка с
фланцем
Трубопровод
Рис. 10
Рис. 11
