10
S28AG70*
x 4
1 2 3 4 5

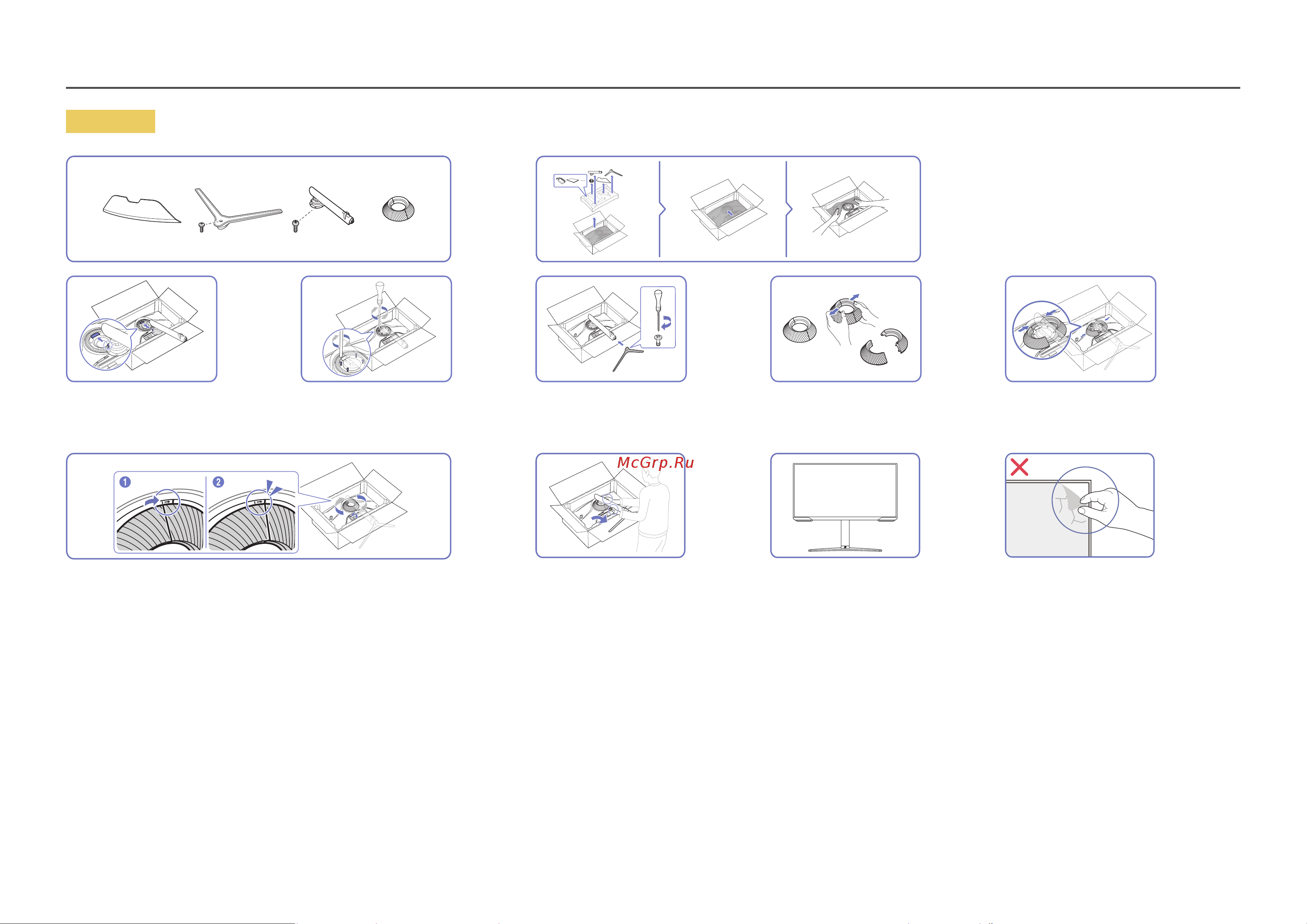

Поместите шейку подставки на
монитор, как показано на рисунке.
Закрепите винты в верхней части
шейки подставки.
Вставьте подставку в шейку
подставки, как показано на рисунке.
Демонтируйте ВЕРХНЮЮ ЗАДНЮЮ
КРЫШКУ.
Установите ВЕРХНЮЮ ЗАДНЮЮ
КРЫШКУ к шейке подставки, как
показано на рисунке.
6
7
8
Поверните ВЕРХНЮЮ ЗАДНЮЮ КРЫШКУ по часовой стрелке. Поставьте монитор, как показано на
рисунке.
После подсоединения подставки
установите устройство в
вертикальное положение.
Осторожно
Не удаляйте пленку с панели
произвольным образом. При
несоблюдении гарантийное
обслуживание может быть
ограничено.
