17

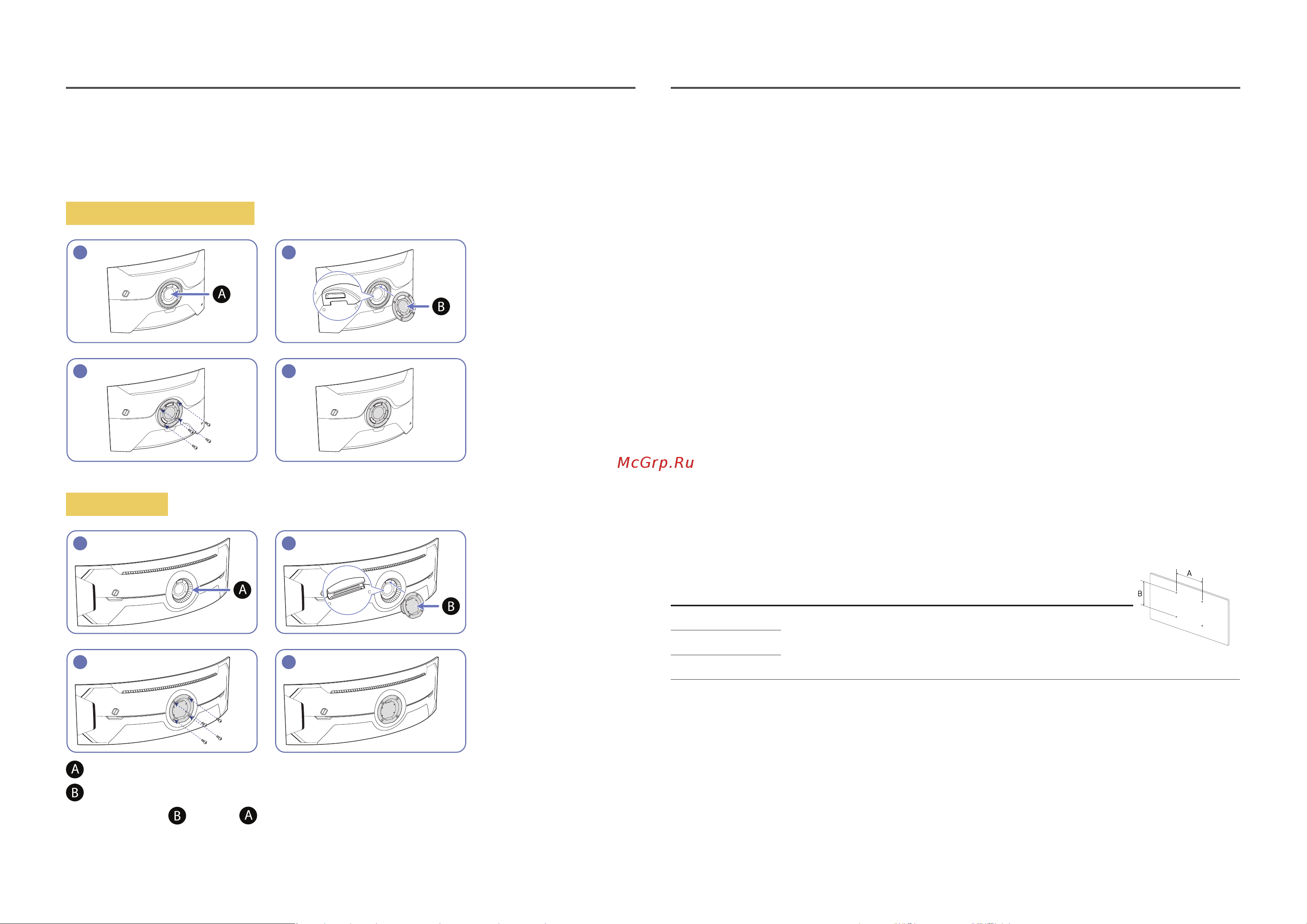

Установка НАСТЕННОГО КРОНШТЕЙНА
―
Отключите питание устройства и отсоедините кабель питания от электророзетки.
S27AG50* / S28AG70*
3
1
4
2
S49AG95*N
1
3 4
2
Место установки НАСТЕННОГО КРОНШТЕЙНА
НАСТЕННЫЙ КРОНШТЕЙН
Совместите точку с точкой на мониторе, а затем плотно закрепите с помощью винтов, снятых
с подставки.
• Примечания
‒ В случае использования винта, длина которого превышает стандартную длину, могут быть
повреждены внутренние компоненты устройства.
‒ Требуемая длина винтов, необходимых для настенного крепления, которое не соответствует
стандартам VESA, может быть разной и зависит от технических характеристик.
‒ Не используйте винты, не соответствующие стандартам VESA. При присоединении комплекта
для настенного монтажа или настольной подставки не прилагайте чрезмерных усилий.
Устройство может быть повреждено или может упасть и стать причиной получения травмы.
Компания Samsung не несет ответственности за любые повреждения или травмы, вызванные
использованием ненадлежащих винтов или присоединением комплекта для настенного
монтажа или настольной подставки с чрезмерным усилием.
‒ Компания Samsung не несет ответственности за любые повреждения устройства или
человеческие травмы, вызванные использованием комплекта для настенного крепления,
отличного от указанного, или попыткой установить комплект для настенного крепления
самостоятельно.
‒ Если требуется установить устройство на стене, приобретите комплект для настенного
крепления, который можно установить на расстоянии от стены, составляющем 10 см или
больше.
‒ Используйте комплект для настенного крепления, отвечающий требованиям стандартов.
‒ Чтобы установить монитор с использованием крепления на стену, отсоедините основание
подставки от монитора.
Название
модели
Расстояния между
отверстиями под
винты VESA (A x B), мм
Тип винта Количество
S27AG50*
100,0 x 100,0 M4 4S28AG70*
S49AG95*N
―
Не устанавливайте кронштейн для крепления на стену на включенное устройство. Это может вызвать
удар электрическим током.
