- 10 -
S43BM70*
x 4x 3
1
1
2

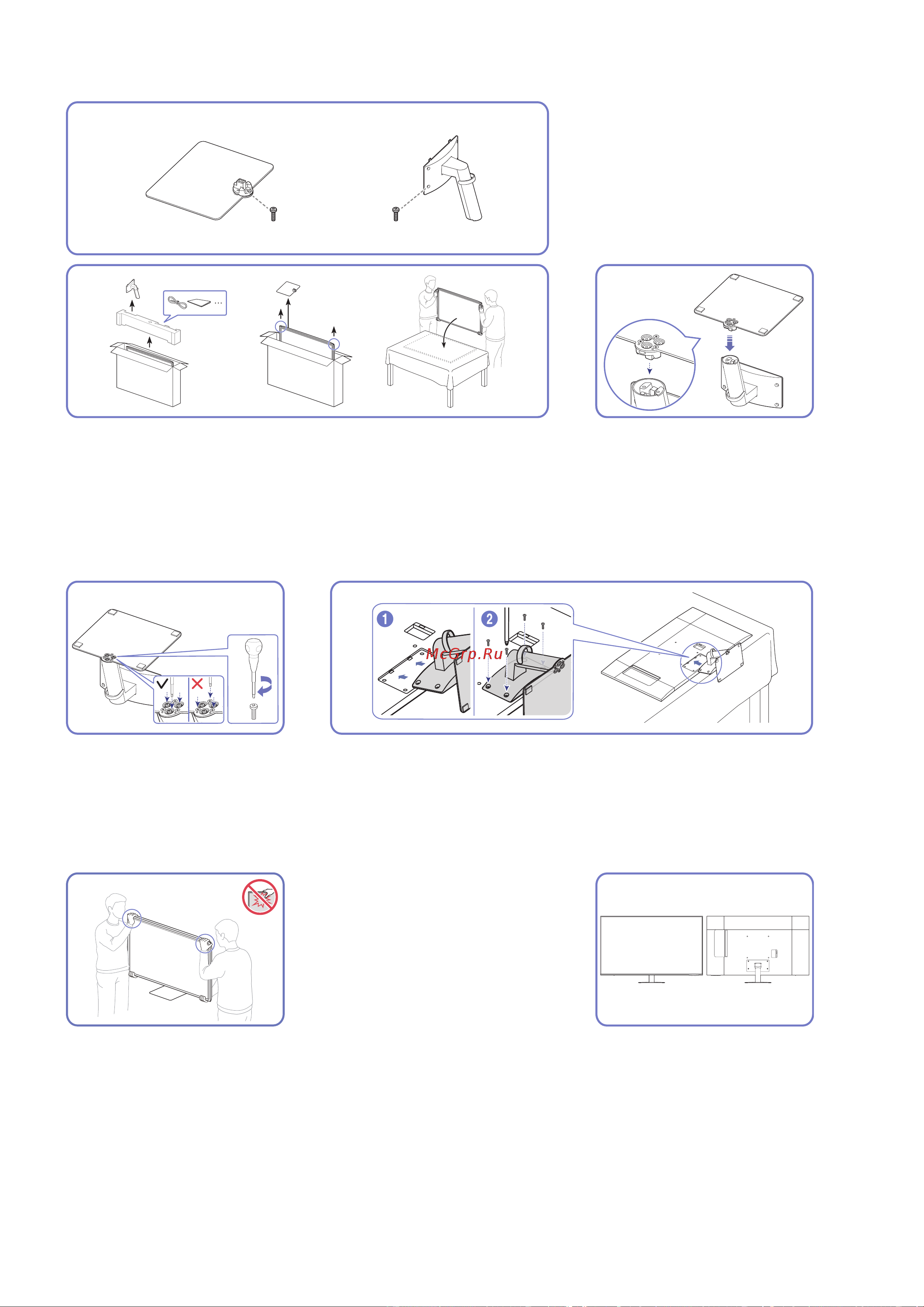

Извлеките устройство и пенопластовые вкладыши, а затем разместите
устройство на столе лицевой стороной вниз, как показано на рисунке.
Поместите подставку в
соединительный элемент, как
показано на рисунке. Проверьте,
надежно ли закреплен
соединительный элемент
подставки.
3
3
4
Полностью закрутите
соединительный винт в
нижней части подставки, чтобы
как следует зафиксировать
соединительный элемент.
Вставьте собранную подставку в корпус в направлении стрелки, как
показано на рисунке. Полностью закрутите соединительный винт в
нижней части корпуса.
4
5
4
6
Поставьте монитор, как показано на рисунке.
● Держитесь за углы или края устройства при его перемещении.
● Не давите непосредственно на экран.
● Не держитесь за экран при перемещении устройства.
● Не переворачивайте устройство, удерживая его только за
подставку.
Монтаж подставки завершен.
