Samsung Smart M8 (LS32BM801UI) [11/43] S32bm80
![Samsung Smart M8 (LS32BM801UI) [11/43] S32bm80](/views2/2037456/page11/bgb.png)
- 11 -

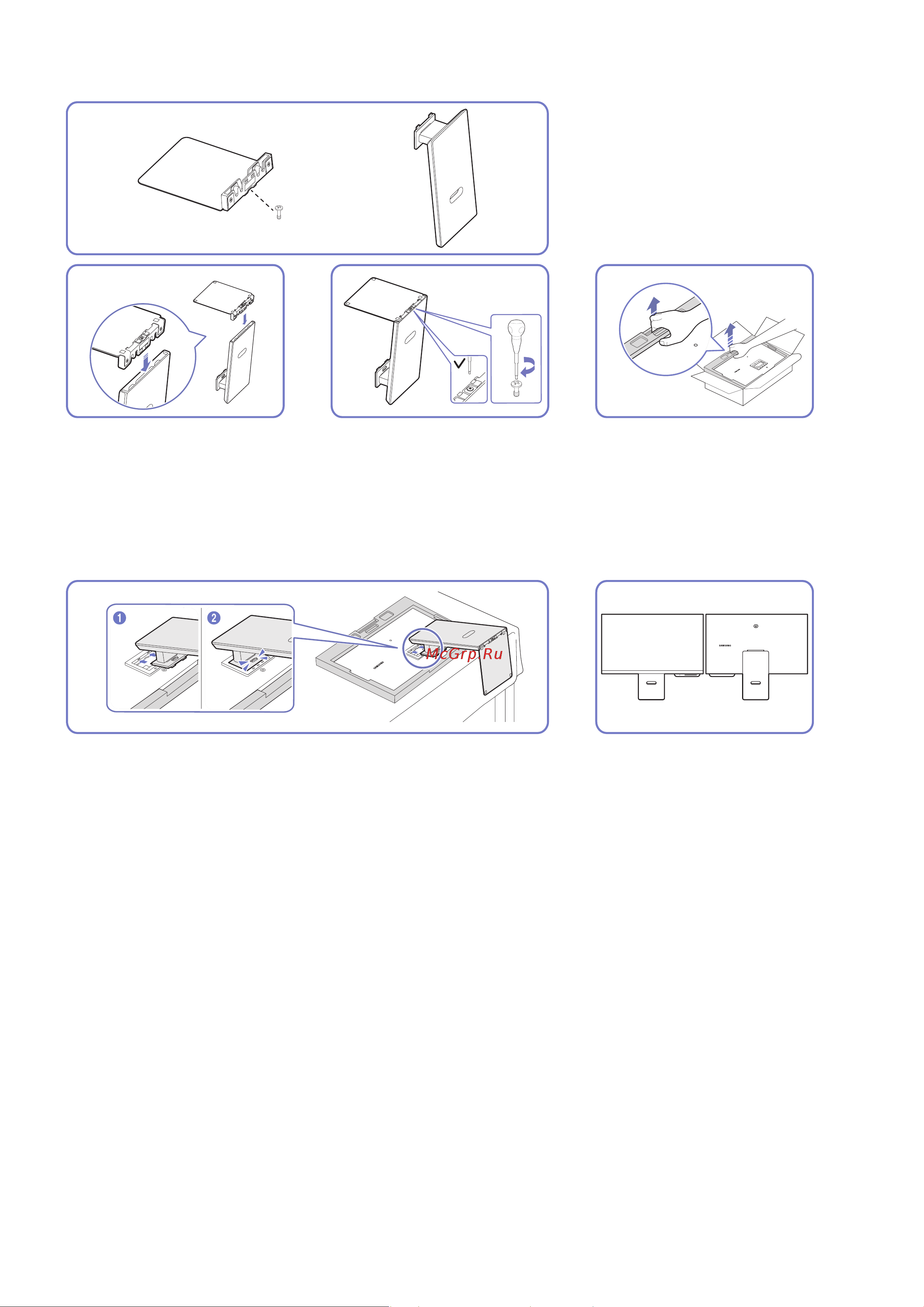

S32BM80*
1 2
3
Поместите подставку в
соединительный элемент, как
показано на рисунке. Проверьте,
надежно ли закреплен
соединительный элемент
подставки.
Полностью закрутите
соединительный винт в
нижней части подставки, чтобы
как следует зафиксировать
соединительный элемент.
Извлеките устройство и
пенопластовые вкладыши, а
затем разместите устройство на
столе лицевой стороной вниз, как
показано на рисунке.
4
5
Вставьте собранную подставку в корпус в направлении стрелки, как
показано на рисунке.
Монтаж подставки завершен.
