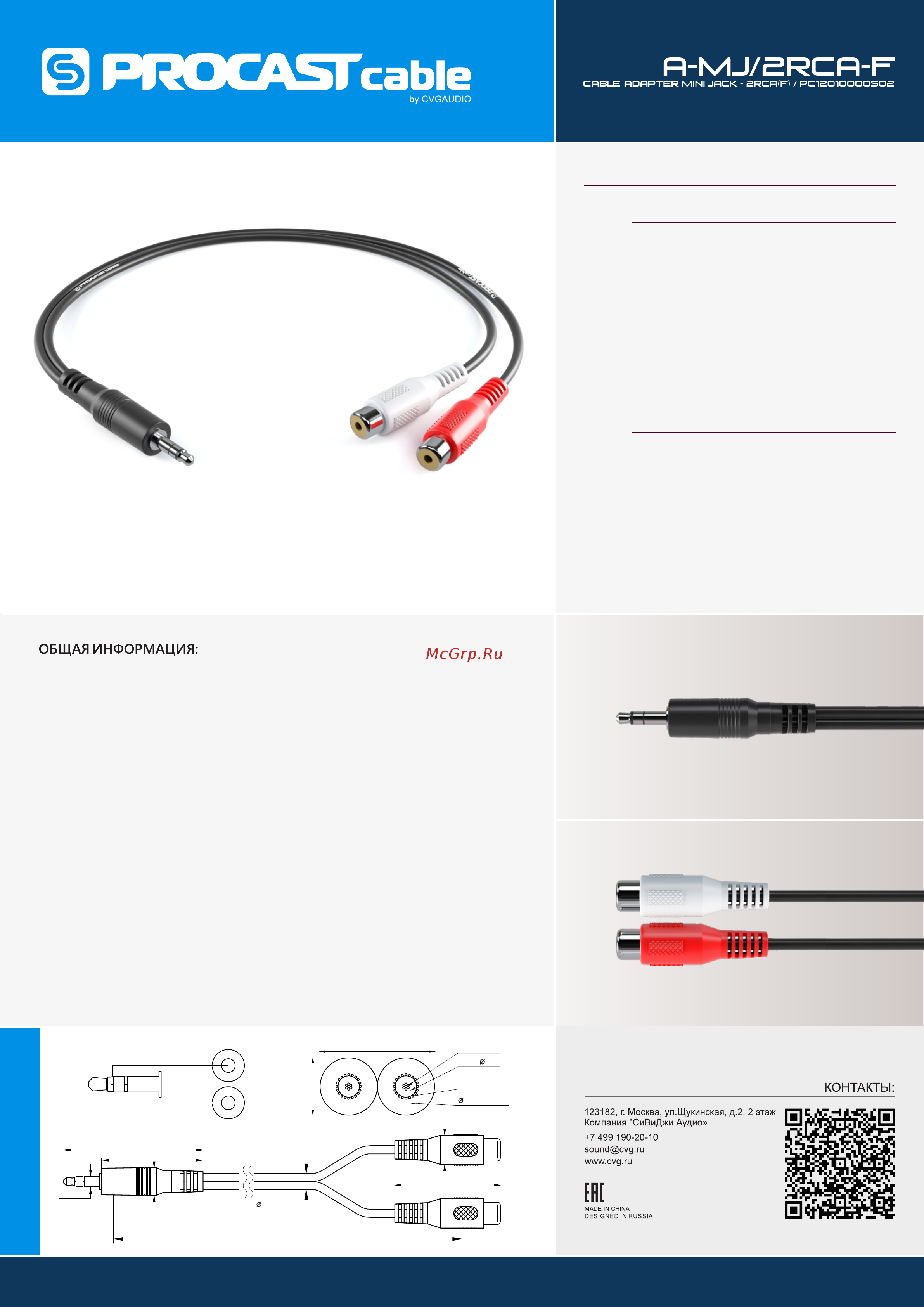

www.procastcable.ru
TECH DRAWNING
CABLE ADAPTER
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable A-MJ/2RCA-F / PC12010000502
ДЛИНА ПЕРЕХОДНИКА
0.2 метра
РАЗЪЕМ (СТОРОНА А)
mini TRS 3.5mm, литой корпус, PVC
РАЗЪЕМ (СТОРОНА В)
ЦЕНТРАЛЬНАЯ ЖИЛА (для одного канала)
Сечение 0,25mm2, 7 проводников, диаметр каждого 0,12mm
ЭКРАН (для одного канала)
20 проводников, диаметр каждого 0,1mm
ИЗОЛЯЦИЯ ЦЕНТРАЛЬНОЙ ЖИЛЫ (один канал)
Диаметр 1,1mm, материал PE (белый / красный)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-20C / +70 градусов C
ВНЕШНЯЯ ИЗОЛЯЦИЯ (один канал)
Диаметр 2,8mm, материал PVC (черный)
50mm
ВЕС
120mm x 120mm
ГАБАРИТНЫЙ РАЗМЕР УПАКОВКИ
2RCA(F)-красный/белый, литой корпус, PVC
PROCAST Cable A-MJ/2RCA-F – переходник для аудио не симметричного стерео
сигнала с разъемами TRS miniJack 3.5mm и 2RCA (female). Длина переходника -
150mm. В основном используется для того, чтобы не балансный аудио стерео
выход звукового устройства (источника сигнала) с разъемом для подключения
коннекторов типа TRS miniJack 3.5mm привести к существенно более
распространенному в сфере профессиональной интеграции и домашнем Hi-Fi
аудио - 2RCA.
Кабельная часть переходника выполнена в виде двух параллельных проводников
(каналов). С одной стороны на каждом из проводников установлен литой не
разборный разъем RCA (female), с второй стороны два канала подключаются к
одному стерео трехконтактному разъему miniJack. RCA разъемы изготовлены из
PVC пластиката и для определения полярности подключения окрашены в разные
цвета (красный и белый). Противоположный литой разъем TRS 3,5mm miniJack
также выполнен из PVC пластиката, окрашен в черный цвет. Все контактные
элементы разъемов изготовлены из медного сплава - фосфористая бронза с
никелевым напылением.
Структура кабельной части (для одного канала, второй полностью идентичен) -
изолированная центральная жила и экран. Центральная жила сечением 0,25mm2
состоит из 7-ми проводников диаметром 0,12mm. Все внутренние проводники
кабеля изготовлены из чистейшей OFC меди 99.97%. Центральная жила имеет
изоляцию из PE (полиэтилена) диаметром 1,1mm. Сверху изоляция обвита
экраном состоящим из 20-ти проводников диаметром 0,1mm каждый.
Внешний, слой изоляции изготовлен из PVC пластиката черного цвета. Изолирован
раздельно каждый канал, при этом жилы на большей части длины проводника
сварены между собой по одной соприкасающейся стороне.
2.8/5.6mm
L=150mm
2x
52.2mm
39.5mm
11mm
10.5mm
38.1mm
3.5mm
2.8mm
5.6mm
7/0.12
PVC
1,1
SP20/0.1
2.8*5.6
PVC(BLACK)
3.5 JACK
GND
RD
WH
RCA (F)JACK
RED
WHITE
TR S
RCA (F)JACK
