22
TECHNISCHER PASS DEUTSCH
Mikrowelle
 Wenn das Kochfeld über einer
Schublade oder einem Schrank instal-
liert wird, muss unter dem Sockel des
Kochfeldes eine Wärmesperre ange-
bracht werden.
 Der Kontrollschalter muss für
den Benutzer leicht zugänglich sein.
Installation
1. Die Installation des Kochfelds
muss von qualizierten Technikern
durchgeführt werden. Führen Sie die
Arbeiten niemals selbst aus.
2. Installieren Sie das Kochfeld
nicht direkt über einem Geschirrspü-
ler, Kühlschrank, Gefrierschrank, einer
Waschmaschine oder einem Wäsche-
trockner, denn Feuchtigkeit kann die
Elektronik des Kochfeldes beschädigen.

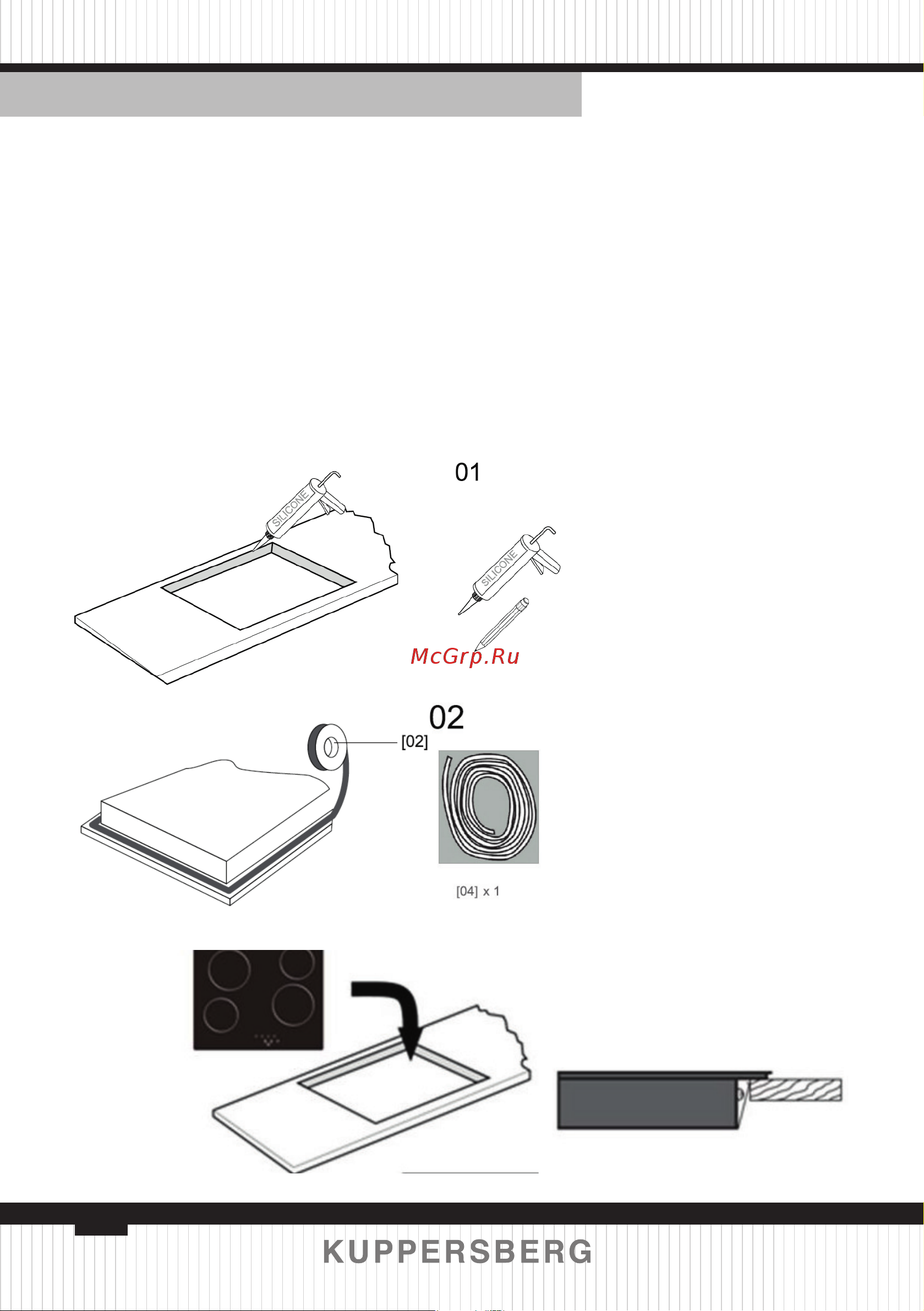

Abb.1
Abb.2
Abb.3
Abb.4
Spannen Sie die mitgelieferte Dich-
tung entlang der Unterkante des
Kochfeldes, so dass sich die Enden
überlappen.
Verwenden Sie zur Befestigung des
Kochfeldes keinen Klebstoff. Nach
dem Auftragen der Dichtungsmas-
se setzen Sie das Kochfeld in den
Ausschnitt der Arbeitsplatte. Drü-
cken Sie das Kochfeld vorsichtig
nach unten und drücken Sie es in
die Arbeitsplatte, um eine gute Ab-
dichtung entlang der Außenkante
zu gewährleisten (Abb. 4).
Schneiden Sie das Loch in der
Arbeitsplatte mit geeignetem
Werkzeug auf die angegebenen
Maße zu (Abb. 1). Versiegeln Sie die
Schnittkante mit Silikon oder PTFE
und lassen Sie sie vor dem Einbau
des Kochfeldes trocknen.
