кепілдік бойынша қызмет көрсетілмейді. Құрылғыны электр
желісіне қосуды авторландырылған қызмет көрсету орталығы
жүзеге асыруы тиіс.

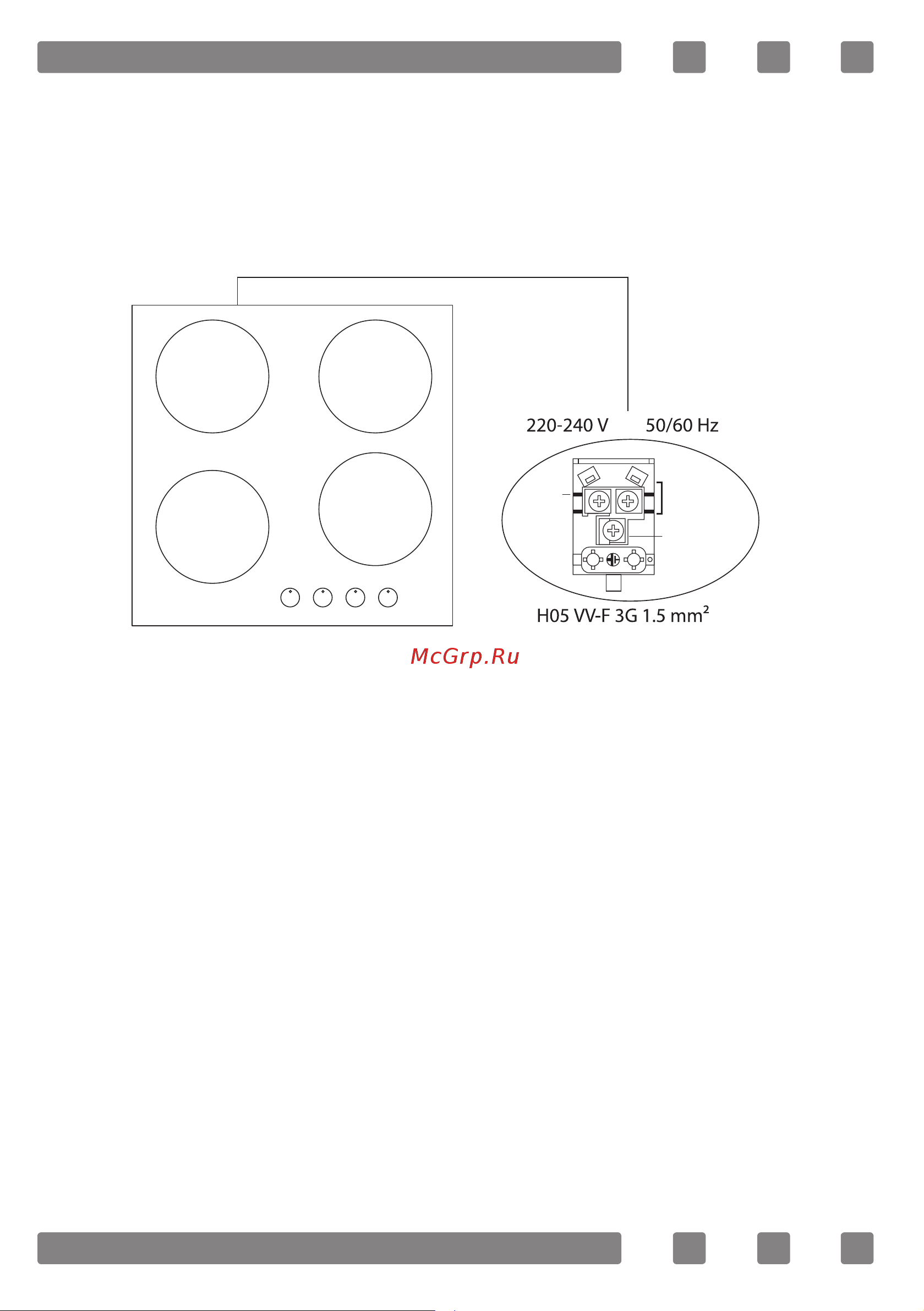

Электрлік жалғау сызбасы
L1
~
Бейтарап
Тұйықтау
Газ магистраліне қосу
ЕСКЕРТУ: Газ магистраліне қосудың барлық түрлерін тек газ
қызметінің сертификатталған және білікті қызметкерлері ғана
орындауы тиіс.
1. Пісіру бетінің газ кранына қосылуы ең қысқа қашықтық
бойынша қамтамасыз етілуі тиіс. Біріктірілген жерлері саңылаусыз
болуы тиіс. Құбыршек кемінде 40 см, ал максималды 125 см болуы
тиіс.
2. Газдың шығуын тексерген кезде шақпақ, шірпі, тұтатылған
темекі немесе басқа да жанатын заттарды қолдануға болмайды.
3. Қосылған жерге сабын көбігін жағыңыз. Газ шығып тұрған
жағдайда, сабын көбігі жағылған аумақтарда көпіршіктер пайда
болады.
4. Егер пісіру беті шкафтың немесе ашылатын жәшіктің үстіне
орнатылса, плитаның астына арасы кемінде 15 мм болатын
жылудан қорғауға арналған панель орнату қажет.
