Извлечение выдвижного ящика

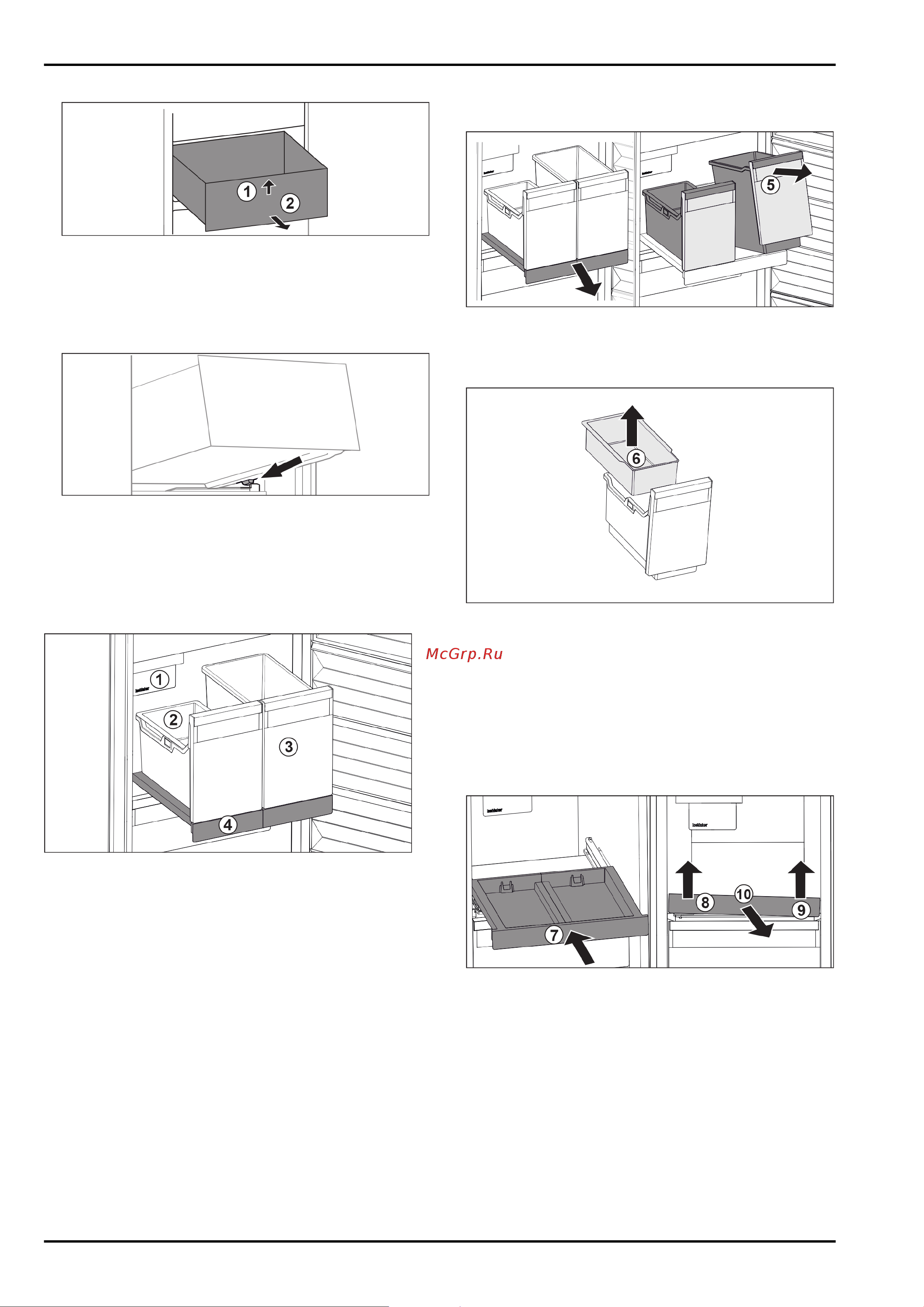

Fig. 15
u
Вытяните выдвижной ящик до упора.
u
Приподнимите выдвижной ящик спереди. Fig. 15 (1)
u
Извлеките выдвижной ящик движением вперед.
Fig. 15 (2)
Вставка выдвижного ящика
Fig. 16
u
Наклоняя вниз, установите выдвижной ящик за
стопоры на контейнерное ребро. (см. Fig. 1380)
u
Опустите выдвижной ящик.
u
Вставьте выдвижной ящик движением назад.
7.2 Выдвижная панель с IceTower*
Fig. 17 Выдвижная панель с IceTower
(1)
IceMaker (3) Контейнеры для пиццы,
алкогольных напитков
(2) Подвесной лоток для
кубиков льда
(4) Выдвижная панель
На выдвижной панели находятся два высоких контейнера
(IceTower). В контейнере Fig. 17 (2) собираются и хранятся
кубики льда из IceMaker. Контейнер Fig. 17 (3) подходит
для хранения высоких продуктов, таких, как пицца или
алкогольные напитки.
Выдвижная панель с IceTower монтирована на одной
стеклянной панели посредством выдвижных направ‐
ляющих. Вы можете разобрать выдвижную панель для
очистки.
7.2.1 Разборка выдвижной панели с IceTower
Извлечение контейнеров
Fig. 18
u
Выдвиньте выдвижную панель.
u
Приподнимите контейнеры Fig. 18 (5) спереди.
u
Извлеките контейнеры.
Fig. 19
u
Извлеките Fig. 19 (6) подвесной лоток.
u
Если в подвесном лотке есть кубики льда: Опорожните
подвесной лоток.
w
Контейнеры и подвесной лоток извлечены и Вы
можете их очистить. (см. 8.5.4 Очистка оснащения)
Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:
q
Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей‐
неров)
Fig. 20
u
Вставьте выдвижную панель. Fig. 20 (7)
u
Приподнимите выдвижную панель спереди слева.
Fig. 20 (8)
u
Приподнимите выдвижную панель спереди справа.
Fig. 20 (9)
w
Выдвижная панель освобождена спереди из
крепления.
u
Извлеките выдвижную панель движением вперед.
Fig. 20 (10)
w
Выдвижная панель извлечена и Вы можете ее
очистить. (см. 8.5.4 Очистка оснащения)
Извлечение стеклянной пластины под выдвижной
панелью
(см. 7.3 Стеклянные пластины)
Оснащение
* Наличие в зависимости от модели и комплектации 15
