u
Наденьте вставную часть спереди на контейнерное
ребро. Fig. 32 (1)
u
Нажмите на вставную часть сзади. Fig. 32 (2)
8.3 IceTower*
8.3.1 Разборка выдвижной системы
Убедитесь, что выполнены следующие условия:
q
IceTower извлечена. (см. 7.2 Выдвижная панель с
IceTower*)
q
Стеклянная пластина извлечена. (см. 7.3 Стеклянные
пластины)
u
Положите выдвижную панель на стол.
w
Вы можете легче снять направляющие со стеклянной
пластины.

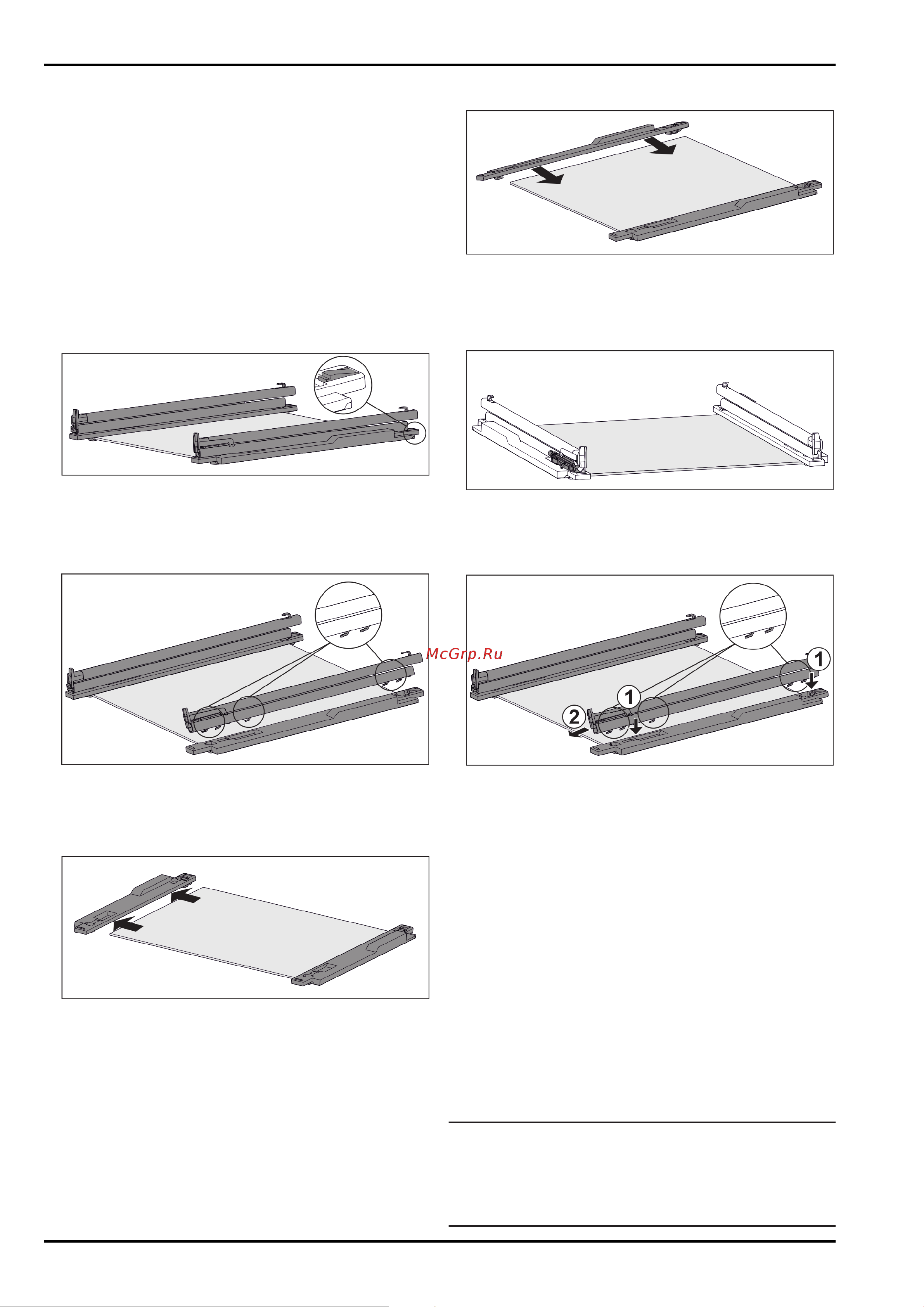

Fig. 33 Стеклянная пластина с направляющими и
крепежными элементами
u
Крепежный элемент сзади прижмите вниз (см.
Fig. 1397) и одновременно отодвиньте направляющую
назад.
Fig. 34 Стеклянная пластина с направляющими и
крепежными элементами
w
Крючки направляющей вынимаются из крепежного
элемента.
u
Снимите направляющую из крепежного элемента.
Fig. 35 Стеклянная пластина с крепежными элементами
u
Вытяните крепежный элемент стеклянной пластины в
сторону.
8.3.2 Монтаж выдвижной системы
Fig. 36 Стеклянная пластина с крепежными элементами
u
Установите крепежный элемент на стеклянную
пластину.
u
Толкните крепежный элемент на стеклянную пластину
до упора.
Fig. 37 Узел амортизатора
Узел амортизатора крепится на левой направляющей.
(см. Fig. 1401) На правой направляющей узел амортиза‐
тора не крепится.
Fig. 38 Стеклянная пластина с направляющими и
крепежными элементами
Монтаж направляющей с узлом амортизатора:
u
Поместите крючки направляющей в отверстия левого
крепежного элемента. Fig. 38 (1)
u
Потяните направляющую вперед. Fig. 38 (2)
w
Направляющая зафиксируется сзади со щелчком.
Монтаж направляющей без узла амортизатора:
u
Поместите крючки направляющей в отверстия правого
крепежного элемента. Fig. 38 (1)
u
Потяните направляющую вперед. Fig. 38 (2)
w
Направляющая зафиксируется сзади со щелчком.
8.4 Размораживание устройства
8.4.1 Размораживание с помощью NoFrost
Размораживание происходит автоматически посред‐
ством системы NoFrost. Влага конденсируется на испари‐
теле, периодически размораживается и испаряется.
Размораживать устройство не требуется.
Указание
На дне устройства могут собираться капли воды.
Если Вы выключаете устройство:
u
Положите полотенце перед устройством, чтобы
уловить возможные вытекающие капли воды.
(см. 10 Отключение)
Уход
* Наличие в зависимости от модели и комплектации 19
