Power
GND
+12V

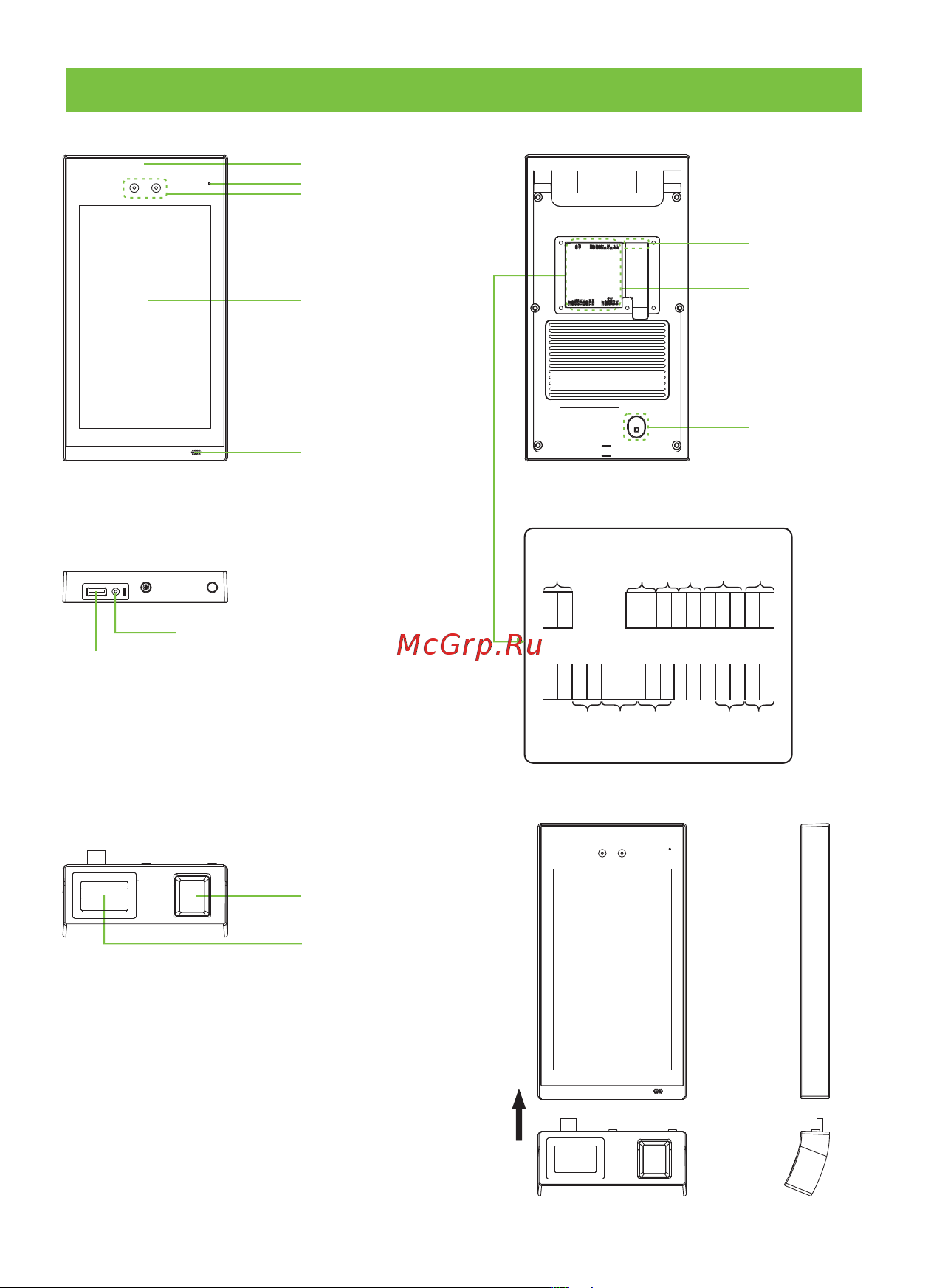

Обзор
Подсветка
Камера
Дисплей 7" с тачскрином
Микрофон
Считыватель отпечатков
Считыватель карт
Магнитный
концевой
выключатель
Динамик
Считыватель отпечатков пальцев и карт (опция)
Соединения
Lock
AUX
Alarm
Exit
Button
Sensor
AL+
AL-
NC
COM
NO
BUT
GND
SEN
GND
Auxiliary
input
Wiegand
In
Wiegand
Out
+12V
GND
INWD0
INWD1
W0D
W1D
RS232
RS485
12V
485A
GND
TXD1
RXD1
GND
TXD2
RXD2
RS232
485B
Connection interface
Сброс
USB порт
Соединения
Содержание
- Facedepot 7b 1
- Краткое руководство пользователя 1
- Connection interface 2
- Usb порт 2
- Дисплей 7 с тачскрином 2
- Камера 2
- Магнитный концевой выключатель динамик 2
- Микрофон 2
- Обзор 2
- Подсветка 2
- Сброс 2
- Соединения 2
- Считыватель карт 2
- Считыватель отпечатков 2
- Считыватель отпечатков пальцев и карт опция 2
- Монтаж 3
- Дверной сенсор кнопка выхода и тревога дверной сенсор кнопка выхода и тревога 4
- Для подключения других устройств обратитесь к руководству пользователя примечание в этом документе описана самая простая схема подключения 4
- Подключения 4
- Wiegand reader 5
- Wiegand вход 5
- Замок имеет независимый источник питания 2 замок имеет общий источник питания с устройством 5
- Подключение электронного замка подключение электронного замка 5
- Система поддерживает no и nc замки например no замок обычно открыт при включенном питании подсоединяется к no и com терминалам а nc замок к nc и no терминалами например для нормально закрытого замка 5
- Default ip address 192 68 01 subnet mask 255 55 55 6
- Dhcp введите ip адрес и нажмите ok 6
- Ip address 192 68 30 subnet mask 255 55 55 6
- Находиться в одно м сегменте сети обеспечению zkbioaccess ip адрес сервера пк и устройства должны примечание в локальной сети при подключении к программному 6
- Подключение к сети подключение к сети 6
- Подключение турникета подключение турникета 6
- Турникет 6
- Быстрая регистрация быстрая регистрация 7
- Подключение источника питания подключение источника питания 7
- Регистрация нового сотрудника 7
- 4 1 8 м 8
- Журнал событий 10
- Идентификация персонала 10
