Zkteco FaceDepot-7B [CH] [5/10] Wiegand вход
![Zkteco FaceDepot-7B [CH] [5/10] Wiegand вход](/views2/2038324/page5/bg5.png)

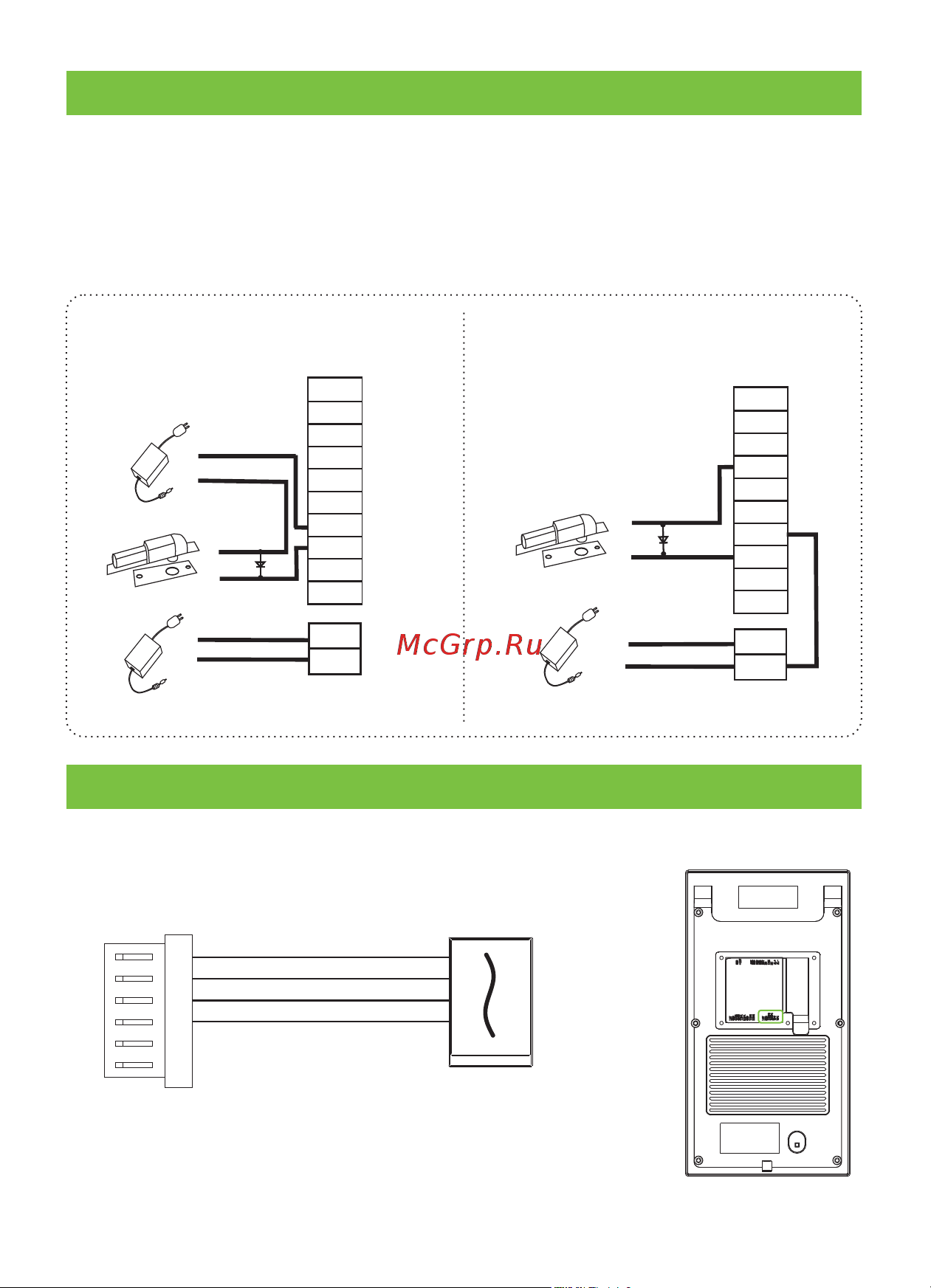

Подключение электронного замкаПодключение электронного замка
Wiegand вход
+
-
-
+
DC12V
+
-
GND
+12V
F 107R
AUX
AL+
AL-
NC
COM
NO
BUT
GND
SEN
GND
-
-
+
-
+
DC12V
+
-
+
GND
+12V
F 107R
AUX
AL+
AL-
NC
COM
NO
BUT
GND
SEN
GND
Система поддерживает NO и NC замки. Например, NO замок (обычно
открыт при включенном питании) подсоединяется к NO и COM
терминалам, а NC замок к NC и NO терминалами.
Например для нормально закрытого замка:
нормально закрытый замок
нормально закрытый замок
DC12V
1) Замок имеет независимый
источник питания
2) Замок имеет общий источник
питания с устройством
WD0
WD1
+12V
GND
Wiegand Reader
+12V
IDW1
IDW0
GND
Wiegand считыватель
