Proma HOT-150 25101000 [6/27] Страница 6

О.О.О. «PROMA CZ», Мелчаны № 38, п/и 518 01 г. Добрушка

4 Технические данные

Мощность 10 тонн

Диапазон диаметров ЅЅ-2Ѕ

Максимальный ход поршня 155 мм

Диаметр поршня 60 мм

Размеры гибочной машины 720 Х 800 Х 1600 мм

Мсса 52 кг

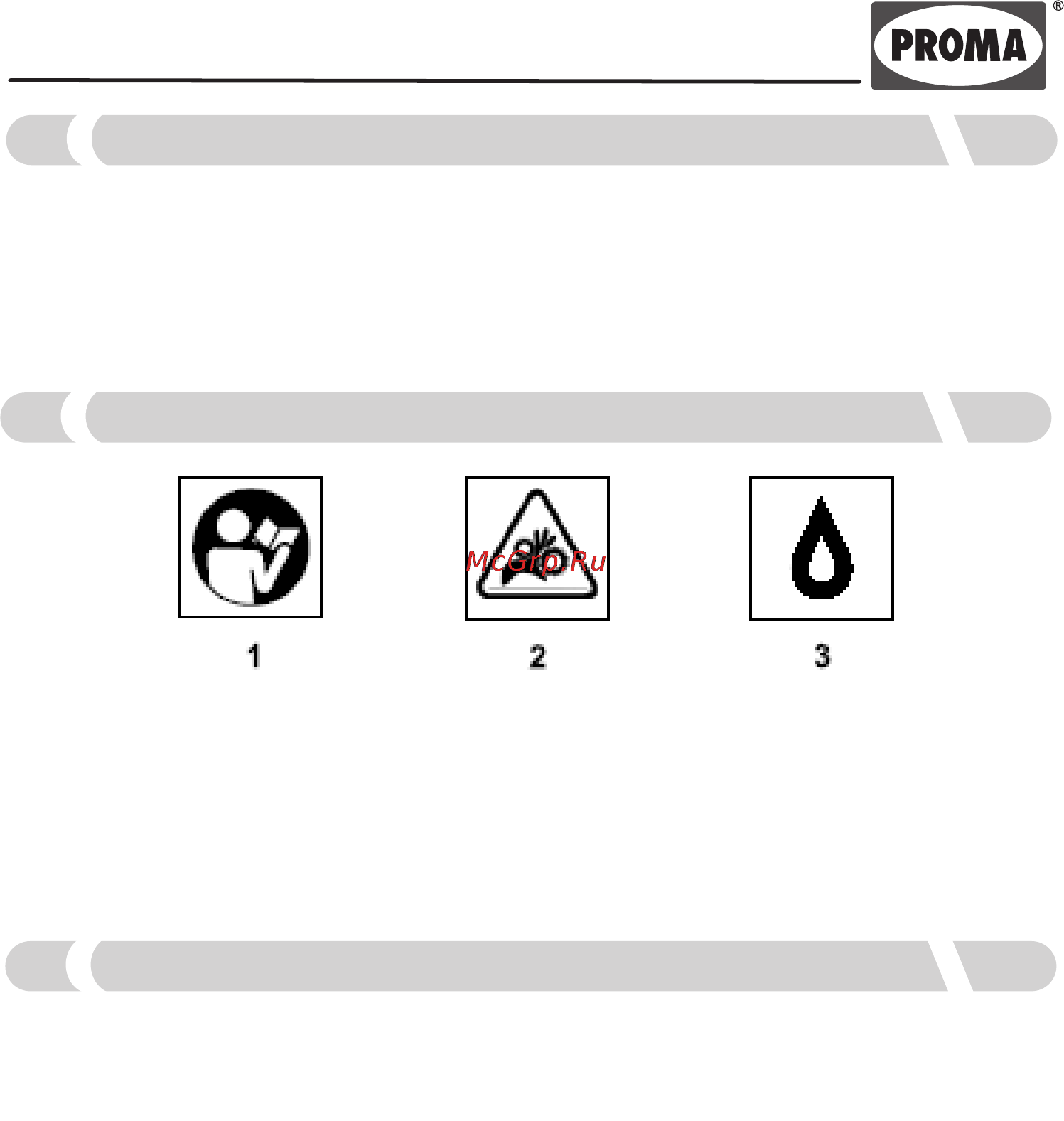

5 Условные обозначения

1. Внимание! Перед началом работы внимательно изучите инструкцию по

эксплуатации! Знак расположен на штоке гидравлической гибочной машины.

2. Внимание! Опасность повреждения верхних конечностей! Знак

расположен на штоке гидравлической гибочной машины.

3. Капля знак обозначает места для налива и слива гидравлического

масла на правой верхней стороне гидравлического цилиндра. (Эти места

обозначены красной точкой).

6 Детали машины

1. Рычаг насоса

2. рычаг поршня

3. спускной вентиль насоса

4. гидравлический цилиндр

5. опоры (3 шт.)

6. фигурная опора 2Ѕ

7. фигурная опора 1 1/2Ѕ

8. фигурная опора 1 1/4Ѕ

9. фигурная опора 1Ѕ

10. фигурная опора 3/4Ѕ

11. фигурная опора 1/2Ѕ

12. нижний держатель накатных роликов

13. накатные ролики (2 шт.)

14. верхний держатель накатных роликов

15. отверстие для налива
