О.О.О. «PROMA CZ», Мелчаны № 38, п/и 518 01 г. Добрушка

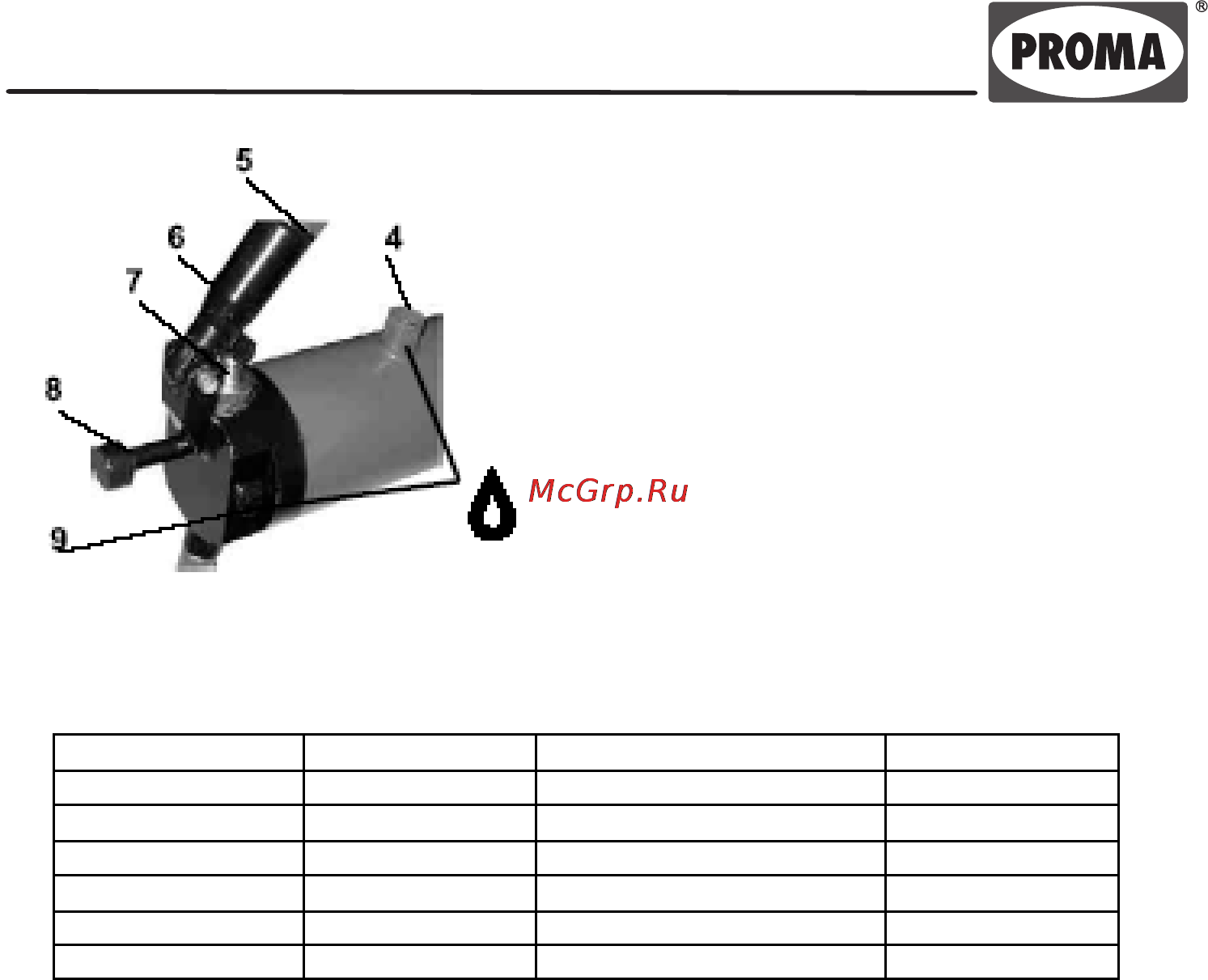

1. Отверстие для налива

2. рычаг насоса

3. чугунный держатель штока

4. нажимной поршень насоса

5. выпускной вентиль

6. сливной винт насоса

Таблица для низкоуглеродистых трубок, трубок из нержавеющей стали и

цветных металлов

Фигурная опора Ø трубки Макс.толщина стенки Угол

½˝ 21,3 мм 3,25 мм 0-110°

¾˝ 26,8 мм 3,50 мм 0-110°

1˝ 33,5 мм 4,00 мм 0-90°

1-1/4˝ 42,3 мм 4,00 мм 0-90°

1-1/2˝ 48,0 мм 4,25 мм 0-90°

2˝ 60,0 мм 4,50 мм 0-90°

Внимание: перед использованием гибочной машины ознакомьтесь с

ее управляющими элементами, их функциями и расположением.

Предостережение: перед любым ремонтом, установкой,

обслуживанием инструмента всегда читайте инструкцию по

эксплуатации.

Внимание: гидравлический пресс установлен производителем.

Необходимость вмешательства в конструкцию исключена.

Внимание: гидравлический пресс и его детали используйте только

по назначению, указанному в данной инструкции.

Предостережение: ни в коем случае не удлиняйте рычаг

гидравлической гибочной машины. Это может привести к поломке

оборудования.
