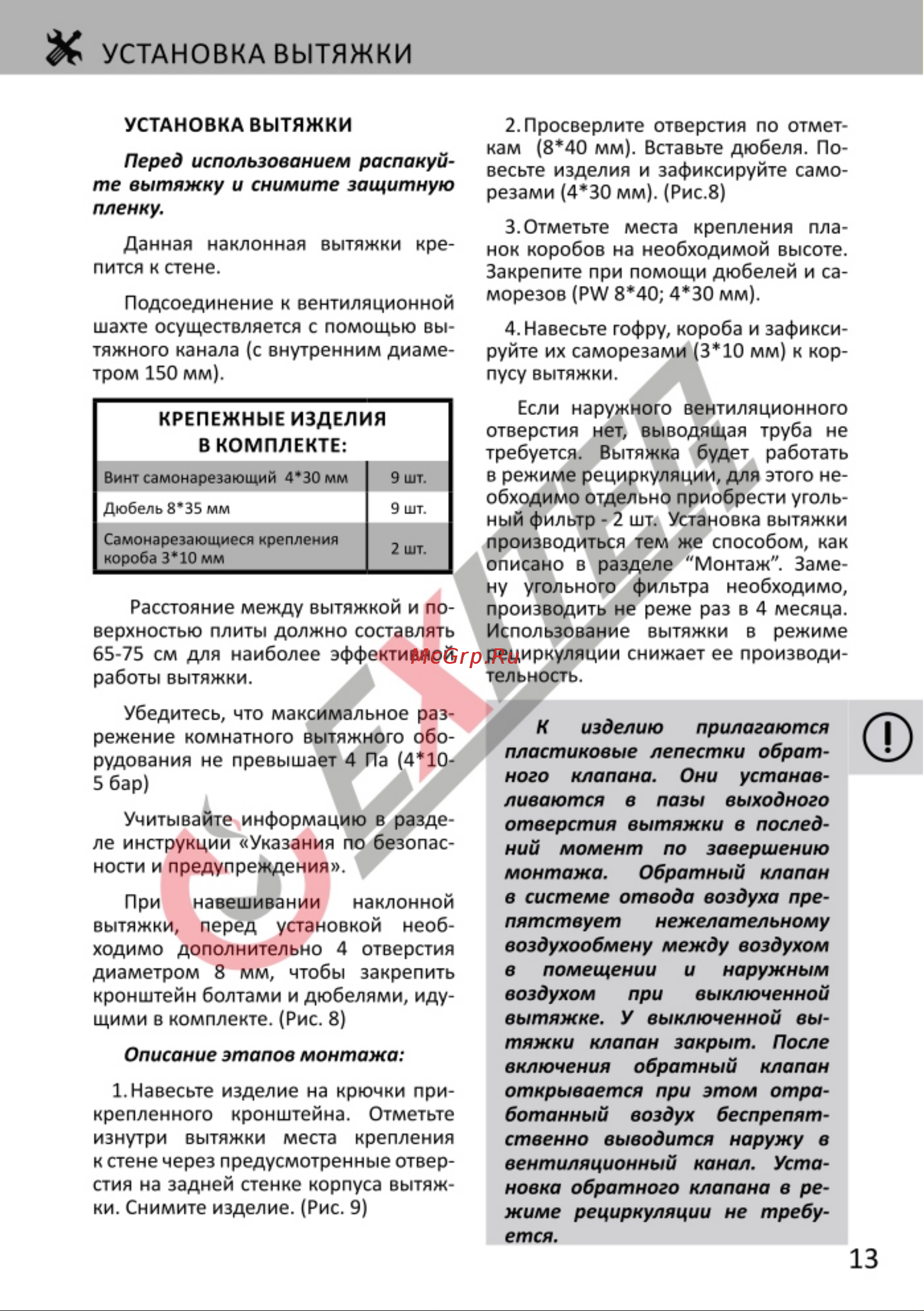

Ji УСТАНОВКА ВЫТЯЖКИ УСТАНОВКА ВЫТЯЖКИ Перед использованием распакуй те вытяжку и снимите защитную пленку Данная наклонная вытяжки кре пится к стене Подсоединение к вентиляционной шахте осуществляется с помощью вы тяжного канала с внутренним диаме тром 150 мм КРЕПЕЖНЫЕ ИЗДЕЛИЯ В КОМПЛЕКТЕ Винт самонарезающий 4 30 мм 9 шт Дюбель 8 35 мм Самонарезающиеся крепления короба 3 10 мм 9шт Расстояние между вытяжкой и по верхностью плиты должно составлять 65 75 см для наиболее эффективной работы вытяжки Убедитесь что максимальное раз режение комнатного вытяжного обо рудования не превышает 4 Па 4 105 бар Учитывайте информацию в разде ле инструкции Указания по безопас ности и предупреждения При навешивании наклонной вытяжки перед установкой необ ходимо дополнительно 4 отверстия диаметром 8 мм чтобы закрепить кронштейн болтами и дюбелями иду щими в комплекте Рис 8 Описание этапов монтажа 1 Навесьте изделие на крючки при крепленного кронштейна Отметьте изнутри вытяжки места крепления к стене через предусмотренные отвер стия на задней стенке корпуса вытяж ки Снимите изделие Рис 9 2 Просверлите отверстия по отмет кам 8 40 мм Вставьте дюбеля По весьте изделия и зафиксируйте само резами 4 30 мм Рис 8 3 Отметьте места крепления пла нок коробов на необходимой высоте Закрепите при помощи дюбелей и са морезов PW 8 40 4 30 мм 4 Навесьте гофру короба и зафикси руйте их саморезами 3 10 мм к кор пусу вытяжки Если наружного вентиляционного отверстия нет выводящая труба не требуется Вытяжка будет работать в режиме рециркуляции для этого не обходимо отдельно приобрести уголь ный фильтр 2 шт Установка вытяжки производиться тем же способом как описано в разделе Монтаж Заме ну угольного фильтра необходимо производить не реже раз в 4 месяца Использование вытяжки в режиме рециркуляции снижает ее производи тельность К изделию прилагаются пластиковые лепестки обрат ного клапана Они устанав ливаются в пазы выходного отверстия вытяжки в послед ний момент по завершению монтажа Обратный клапан в системе отвода воздуха пре пятствует нежелательному воздухообмену между воздухом в помещении и наружным воздухом при выключенной вытяжке У выключенной вы тяжки клапан закрыт После включения обратный клапан открывается при этом отра ботанный воздух беспрепят ственно выводится наружу в вентиляционный канал Уста новка обратного клапана в ре жиме рециркуляции не требу ется
